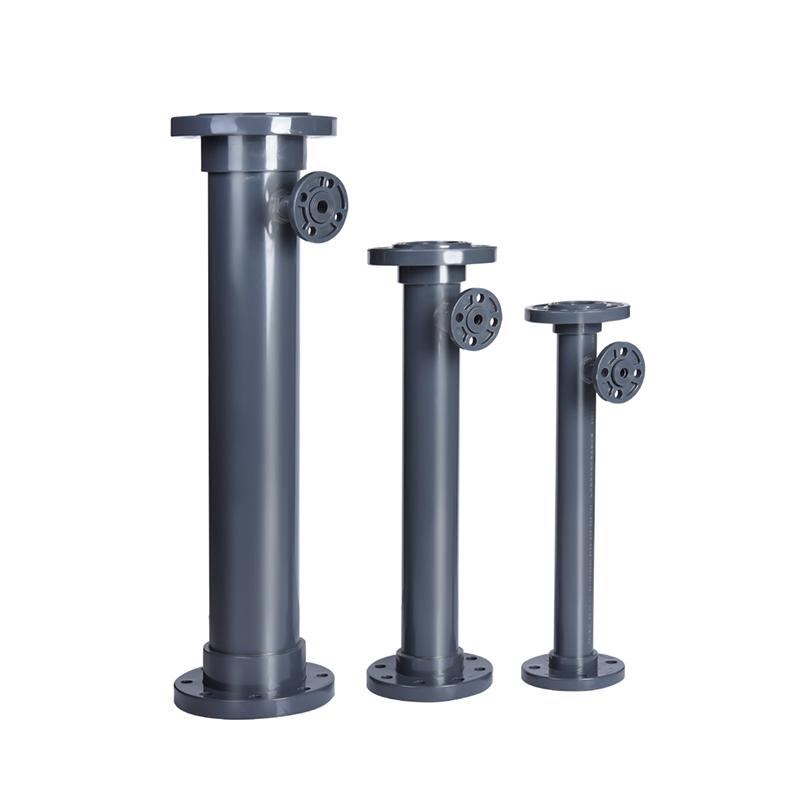

SCH8O/DIN UPVC/CPVC SK Type Static Mixer

Ang UPVC/CPVC SK type static mixer ay isang high-efficiency fluid mixing device na idinisenyo para sa iba't ibang pang-industriya na aplikasyon. Ito ay partikular na angkop para sa paggamot ng tubig, pagpoproseso ng kemikal, pagproseso ng pagkain, at mga parmasyutiko, na epektibong naghahalo ng iba't ibang likido, gas, at solid upang matiyak ang pagkakapare-pareho at pagkakapareho ng produkto.

Pinapasimple ng modular na disenyo nito ang pag-install at pagpapanatili, na umaangkop sa iba't ibang laki at mga kinakailangan sa daloy na may mataas na flexibility.

Makipag-ugnayan sa Amin

Nakaraang：SCH8O/DIN UPVC/CPVC Basket Filter
Susunod：SCH8O/DIN UPVC/CPVC Swing Check Valve

parameter aplikasyon Mga Pamantayan sa Teknikal

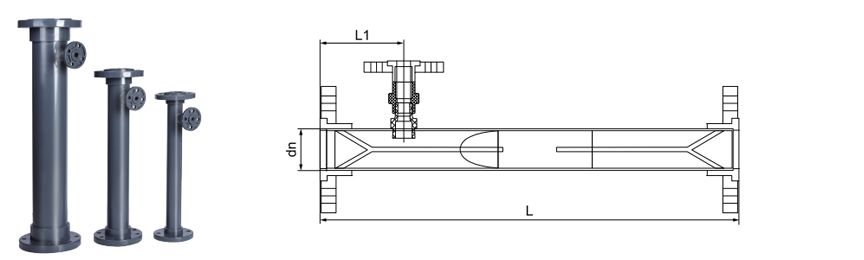

dn	DN	L	L1	Dosing port (default 1)	Rate ng daloy (m/s)	Daloy (m³/h)	Uri ng Koneksyon
63	50	500	100	dn20	<1	<6.84	Flange
75	65	600	100	dn20	<1	<11.88	Flange
90	80	650	100	dn20	<1	<18.08	Flange
110	100	700	110	dn20	<1	<28.08	Flange
140	125	900	130	dn25	<1	<43.92	Flange
160	150	1000	150	dn25	<1	<63.36	Flange
225	200	1300	190	dn32	<1	<108	Flange
280	250	1500	220	dn32	<1	<180	Flange
315	300	1600	240	dn32	<1	<262.8	Flange
355	350	1700	260	dn32	<	<360	Flange
400	400	2000	290	dn40	<1	<468	Flange

SCH80 / DIN · SK TYPE

UPVC / CPVC Static Mixer

Helical elements · Passive mixing · Walang gumagalaw na bahagi

Ang SCH80/DIN UPVC/CPVC SK Type Static Mixer ay isang inline na blending device para sa mga corrosive at high-purity system. Binuo sa mga pamantayan ng ASTM SCH80 at DIN, gumagamit ito ng mga nakapirming helical na elemento na naghahati, umiikot, at nagsasama-sama ng mga stream — naghahatid ng homogenous na paghahalo na may mga zero na gumagalaw na bahagi. Ang SK geometry ay gumaganap sa buong laminar, transitional, at magulong rehimeng daloy. Ang mga katawan ay UPVC para sa pangkalahatang serbisyo o CPVC para sa mga temperatura hanggang 93°C. Ang mga elemento ay tumutugma sa materyal ng katawan para sa ganap na pagkakatugma sa kemikal. Kasama sa mga application ang acid dilution, ultrapure water blending, pH adjustment, polymer mixing, at chemical dosing.

DN15–DN200 Mga sukat

PN10–PN16 Presyon

–20°C hanggang 93°C Saklaw ng CPVC

SK helical Elemento

Zero Moving Parts

Walang mga seal, bearings, o umiikot na bahagi. Tinatanggal ang mga gastos sa pagsusuot at pagpapanatili.

Kumpletuhin ang homogenization

Ang mga helical na elemento ay naghahati at muling pinagsama ang daloy sa buong cross-section ng pipe.

Mababang Pagpapatakbo ng Enerhiya

Binabawasan ng na-optimize na geometry ng elemento ang pagbaba ng presyon habang pinapanatili ang kahusayan ng paghahalo.

Kawalang-kilos ng kemikal

Ang UPVC at CPVC ay lumalaban sa mga acid, base, at asin. Ang CPVC ay patuloy na humahawak sa 93°C.

Teknikal na Pagtutukoy

Katawan UPVC · CPVC

Mga elemento UPVC · CPVC · PTFE

Uri ng elemento SK helical · 4–6 bawat pabahay

Mga koneksyon Socket · Flanged · Sinulid

Mga pamantayan ASTM D2467 · DIN 8061/8062

Data ng Pagganap

Mga rehimen ng daloy Laminar · Transisyonal · Magulong

Haba ng elemento 1.5 × pipe ID

Mga elemento per mixer 4 hanggang 12 (pasadya)

Karaniwang dP 0.2 – 1.0 bar

Mas maraming elemento ang nagpapataas ng intensity ng paghahalo at pagbaba ng presyon. Kumonsulta sa pabrika para sa laki.

Mga Lugar ng Application

Kemikal Acid dilution · pH adjustment · Polymer blending

Semiconductor UPW blending · Basang bangko na paghahalo ng kemikal

Enerhiya Electrolyte · Etchant · Coolant conditioning

Tubig Flocculant · Disinfectant · Neutralisasyon

Pharma DI tubig · CIP · homogenization ng sangkap

Automotive Additive · Pintura · Paghahalo ng coolant

Mga Alituntunin sa Pag-install

Kahit anong oryentasyon. Ang arrow ng daloy ay dapat na nakahanay sa direksyon.
Pahintulutan ang 3-5 na diyametro ng tubo na diretsong tumakbo sa itaas ng agos.
Solvent weld: gumamit ng tamang primer at semento para sa materyal.
Flange bolts: pantay na torque sa 15–20 Nm na may full-face gasket.
Suriin ang mga elemento para sa fouling o pinsala sa panahon ng regular na pagpapanatili.

Mga Limitasyon sa Pagpapatakbo

UPVC: 60°C max · CPVC: 93°C max · PTFE: 120°C max.
Hindi para sa serbisyo ng singaw. Iwasan ang mabilis na pagbabago ng temperatura.
Ang mga solid na >5% ayon sa volume ay nangangailangan ng factory review.
Kinakailangan ang minimum na Reynolds number para sa paghahalo ng laminar.
UV exposure: gumamit ng stabilized resin o maglagay ng protective coating.

Mga Madalas Itanong

Ilang elemento ang kailangan ko?

Ang daloy ng laminar ay nangangailangan ng 6–12 elemento. Ang magulong daloy ay nangangailangan ng 4–6. Ang mga high viscosity fluid ay nangangailangan ng higit pa. Ibigay ang iyong data ng daloy at lagkit para sa isang custom na rekomendasyon.

Anong pressure drop ang maaari kong asahan?

Karaniwang 0.2–1.0 bar depende sa daloy, lagkit, at bilang ng elemento. Gamitin ang aming tool sa pag-size o makipag-ugnayan sa amin sa mga kondisyon ng iyong proseso para sa isang tumpak na kalkulasyon.

Kaya ba nito ang mga abrasive fluid?

Ang mga katamtamang solido ay katanggap-tanggap. Pinapabilis ng abrasive media ang pagkasuot. Para sa mga ganitong kaso, inirerekomenda ang CPVC na may mga elemento ng PTFE. Para sa >5% solids, kumunsulta sa amin para sa data ng pagsusuot at mga opsyon sa materyal.

Paano linisin kung na-foul?

I-flush gamit ang compatible na solvent para sa light fouling. Para sa mabigat na buildup, i-disassemble at mekanikal na linisin ang helical elements. Ang regular na inspeksyon ay pinipigilan ang labis na akumulasyon.

Kumpanya

Zheyi Pipeline (Wuhan) Co, Ltd.

ZHEYI Group oo Tsina SCH8O/DIN UPVC/CPVC SK Type Static Mixer Para sa industriya ng pagkain/automotiko/elektronik tagapagtustos at pasadyang ginawa SCH8O/DIN UPVC/CPVC SK Type Static Mixer Para sa industriya ng pagkain/automotiko/elektronik pabrika. Kami ay itinatag noong 2007, na nakatuon sa pananaliksik at pagpapaunlad, pagmamanupaktura, pagbebenta at serbisyo ng CPVC at UPVC na mga pang-industriyang tubo. Ang kumpanya ay nakakuha ng ilang mga sertipikasyon, kabilang ang espesyal na lisensya sa produksyon ng kagamitan, ang Zhejiang Province na may kaugnayan sa tubig na lisensya sa kalinisan ng produkto, ang IS09001 na sertipikasyon ng sistema ng pamamahala ng kalidad, ang sertipikasyon ng sistema ng pamamahala sa kapaligiran ng IS014001, at ang sertipikasyon ng sistema ng pamamahala sa kalusugan at kaligtasan ng trabaho sa IS045001. Ang kumpanya ay may higit sa 50 independiyenteng mga karapatan sa intelektwal na ari-arian at self-operated na mga karapatan sa pag-import at pag-export. Upang makapagbigay ng sari-saring produkto at mas mahusay na serbisyo, ipinakilala ng kumpanya ang advanced na teknolohiya, kagamitan sa tooling, at natatanging mga hilaw na materyales at sistema ng pamamahala mula sa Germany at United States. Sa paglipas ng mga taon, ang aming mga produkto ay malawakang ginagamit sa pipeline na transportasyon ng mga acid at alkali na likido, ultrapure na tubig, inuming tubig, electronic grade purong tubig, at pang-industriyang wastewater sa kemikal, metalurhiko, photovoltaic, nuclear power, lithium battery, electronic semiconductor, pagkain, gamot, sasakyan, pang-industriya na paggamot ng tubig at iba pang mga industriya. Sa kasalukuyan, ang ZHEYI Group ay nagtatag ng higit sa 30 mga kumpanya ng pagbebenta sa buong bansa, at lahat ng uri ng mga produkto ay ini-export sa Europa, Amerika, Timog-silangang Asya at iba pang mga bansa at rehiyon, at lubos na pinapaboran ng mga domestic at dayuhang customer.

Sertipiko ng karangalan

Balita

Saan Ginagamit ang SCH 80 UPVC Pipe sa Industrial at Comme...
Jul 30,2026
Tinukoy ng mga processor ng kemikal, mga operator ng water treatment, at mga pasilidad na pang-industriya SCH 80 UPVC pipe saanman ang isang piping system ay kailangang humawak ng mas mataas na panloob n...
matuto pa
Ano ang Nagiging Maaasahang Pagpipilian ang SCH 80 UPVC Pi...
Jul 23,2026
Ang SCH 80 UPVC pipe ay itinayo na may mas makapal na pader kaysa sa SCH 40 pipe sa parehong diameter sa labas, na nagpapataas ng pressure rating nito at ginagawa itong pamantayan para sa mga pang-industriyang liny...
matuto pa
Bakit Malawakang Ginagamit ang SCH 80 UPVC Pipe sa Industr...
Jul 16,2026
Ang kapal ng pader ay ang nag-iisang spec na naghihiwalay sa isang pipe na na-rate para sa hinihingi na pang-industriya na presyon mula sa isang para sa magaan na paggamit ng tirahan. SCH 80 UPVC pipe ma...
matuto pa

Mag-iwan ng mensahe

Mahigpit na kontrol sa kalidad

Ang ZHEYI Group ay sumusunod sa prinsipyo ng "kalidad muna", gumagamit ng internasyonal na advanced na kagamitan at mataas na kalidad na mga hilaw na materyales, mahigpit na kinokontrol ang bawat link ng produksyon, at nakatuon sa pagbibigay ng mga produktong pipeline na may mahusay na pagganap at katangi-tanging hitsura.

Ginagamit ng kumpanya ang pinaka-advanced na kagamitan sa produksyon at mga de-kalidad na materyales, kabilang ang Sekisui ng Japan at Lubrizol ng Estados Unidos. Ang "ZHEYI" ay perpektong pinagsama ang katangi-tanging teknolohiya ng produksyon sa propesyonal na pamamahala, at ang bawat produkto ay sumasailalim sa mahigpit na kontrol sa kalidad - mula sa produksyon, inspeksyon hanggang sa huling paghahatid, na tinitiyak ang perpektong kumbinasyon ng hitsura at paggana.
Pagsubok sa pagganap ng katumpakan

Sa ZHEYI, ang bawat produkto ay meticulously crafted, hindi lamang tumutuon sa katangi-tanging aesthetic disenyo, ngunit din palaging nakatuon sa mahusay na intrinsic na kalidad. Tinitiyak ng mahigpit na pagsubok sa pagganap na mapanatili ng produkto ang katatagan at tibay kahit sa ilalim ng malupit na mga kondisyon.:

● Pagsusuri sa densidad: Sinusukat ang density ng materyal upang matiyak ang pagkakapareho at katatagan ng mga istruktura.
● Pagsusuri ng temperatura ng paglambot ng Vicat: sinusuri ang antas ng paglambot ng mga materyales sa ilalim ng mga kondisyon ng mataas na temperatura upang matiyak ang kakayahan ng produkto na labanan ang pagpapapangit sa iba t ibang kapaligiran.
● Pagsusuri sa oven: ginagaya ang pangmatagalang paglaban sa init at bini-verify ang kakayahan ng produkto na makatiis sa mataas na temperatura sa mahabang panahon.
● Pagsusuri ng hydrostatic: Suriin ang lakas ng mga tubo sa ilalim ng mga kondisyon ng mataas na presyon upang matiyak ang kaligtasan at pagiging maaasahan ng produkto.
● Drop hammer impact test: Subukan ang impact resistance ng produkto sa panahon ng transportasyon, pag-install at pang-araw-araw na paggamit.

SCH8O/DIN UPVC/CPVC SK Type Static Mixer Kaalaman sa industriya

Paghahambing ng pagganap at mga naaangkop na pagkakaiba sa kapaligiran ng Mga static na mixer ng UPVC at CPVC

Ang mga static na mixer (uri ng SK) ay malawakang ginagamit sa kemikal, paggamot ng tubig at mga larangang pang-industriya na may mataas na kadalisayan, at ang pagpili ng materyal (UPVC o CPVC) ay direktang nakakaapekto sa resistensya ng kaagnasan, paglaban sa temperatura at buhay nito. Ang sumusunod ay isang paghahambing ng pagganap ng dalawang materyales at isang pagsusuri ng mga karaniwang aplikasyon sa industriya:

1. Paghahambing ng paglaban sa kemikal
UPVC (unplasticized polyvinyl chloride):
Ito ay may mahusay na pagtutol sa mga solusyon sa acid, alkali, at asin (tulad ng hydrochloric acid, sulfuric acid, sodium hypochlorite, atbp.), ngunit madaling nabubulok ng ilang mga organikong solvent (tulad ng mga ketone at aromatic hydrocarbons).

Naaangkop na mga industriya:
Pang-industriya na paggamot ng tubig (palamig na tubig, nagpapalipat-lipat na tubig upang ayusin ang pH).
Iniinom na tubig: ginagamit para sa chlorination at flocculant mixing, alinsunod sa mga pamantayan sa kalinisan.
Industrial wastewater: neutralisahin ang acidic/alkaline wastewater.

CPVC (chlorinated polyvinyl chloride):
Sa pamamagitan ng chlorination treatment, ang chemical resistance ay napabuti, at ito ay makatiis ng mas mataas na concentrations ng acids at alkalis at ilang organic solvents (tulad ng mababang concentrations ng alcohols).

Naaangkop na mga industriya:
Electronic Semiconductor: Pinaghalong paghahatid ng mga high-purity na kemikal (tulad ng etching solution).
Gamot: Corrosive medium na paggamot sa paghahanda ng likidong gamot.
Photovoltaic: Acid cleaning liquid mixing system.

2. Pagkakaiba sa paglaban sa temperatura
UPVC:
Pangmatagalang naaangkop na temperatura ≤60°C, panandaliang peak 80°C, na angkop para sa normal na kondisyon ng temperatura.

Mga karaniwang senaryo:
Ligtas na Tubig na Iniinom: Normal na temperatura dosing at paghahalo.
Metalurhiya: Pretreatment ng low-temperature pickling waste liquid.

CPVC:
Pangmatagalang paglaban sa temperatura hanggang sa 90°C, panandaliang pagpapaubaya 110°C, na angkop para sa mataas na temperatura na media.

Mga karaniwang senaryo:
Nuclear power plant: Paghahalo ng mga kemikal na additives sa mataas na temperatura na mga sistema ng paglamig ng tubig.
Mataas na temperatura na seksyon ng pang-industriyang wastewater: tulad ng homogenization treatment ng mainit na acid at alkali waste liquid.

3. Lakas ng mekanikal at habang-buhay
UPVC:
Mababang gastos, ngunit mahina ang epekto ng resistensya, na angkop para sa mababang presyon, hindi mekanikal na mga kapaligiran ng panginginig ng boses (tulad ng mga water plant dosing system).

CPVC:
Mas mataas na rigidity at creep resistance, na angkop para sa high-pressure o vibration na mga kondisyon (gaya ng high-pressure na mga pipeline ng paghahatid ng kemikal sa mga semiconductor na halaman).

4. Mga rekomendasyon sa pagpili ng industriya
Mga field kung saan ang UPVC ay ginustong:
Paggamot ng tubig sa temperatura ng silid at may mahinang kaagnasan (tulad ng inuming tubig, pang-industriyang nagpapalipat-lipat na tubig), at pretreatment ng metalurhiko na wastewater.
Mga field kung saan dapat gamitin ang CPVC:
Mataas na temperatura (gaya ng mga nuclear power plant cooling system), mataas na corrosion (tulad ng mga semiconductor etching solution), at organic solvent mixing (gaya ng pharmaceutical intermediate synthesis).
