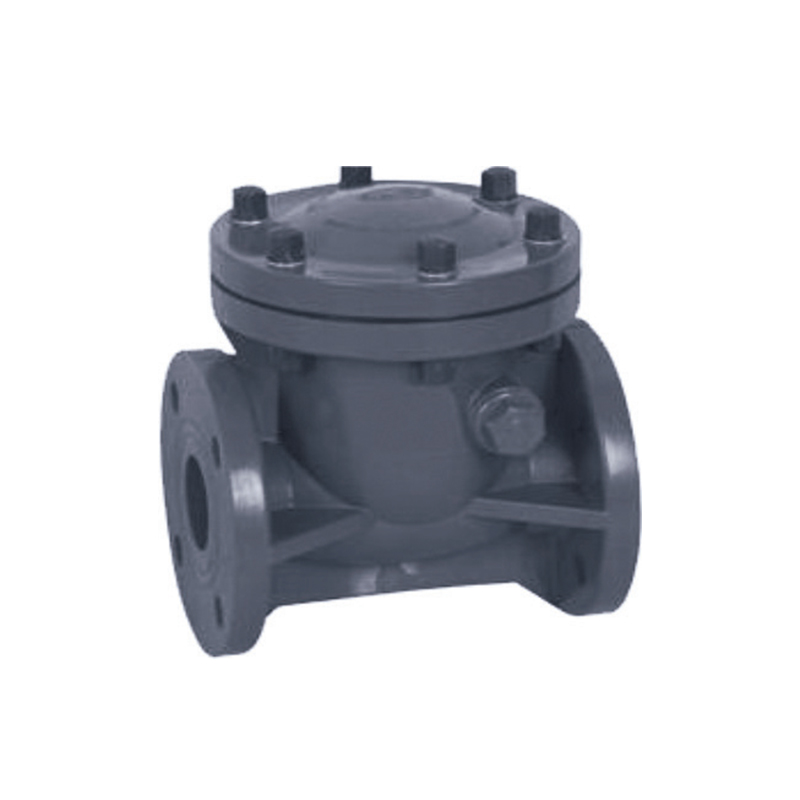

SCH8O/DIN UPVC/CPVC Swing Check Valve

Ang UPVC/CPVC swing check valve ay isang high-efficiency fluid control device na malawakang inilalapat sa water treatment, chemical processing, at agricultural irrigation. Ang disenyo nito ay nagbibigay-daan sa fluid na malayang dumaloy sa isang direksyon habang awtomatikong nagsasara sa panahon ng reverse flow, na epektibong pinipigilan ang medium backflow at tinitiyak ang kaligtasan ng pipeline system.

Nagtatampok ang UPVC/CPVC swing check valve ng compact na istraktura, magaan na disenyo, at madaling pag-install at pagpapanatili. Tinitiyak ng high-strength valve body nito ang katatagan at tibay sa ilalim ng mga high-pressure na kapaligiran.

Makipag-ugnayan sa Amin

Nakaraang：SCH8O/DIN UPVC/CPVC SK Type Static Mixer
Susunod：SCH8O/DIN UPVC/CPVC Ball Bottom Valve

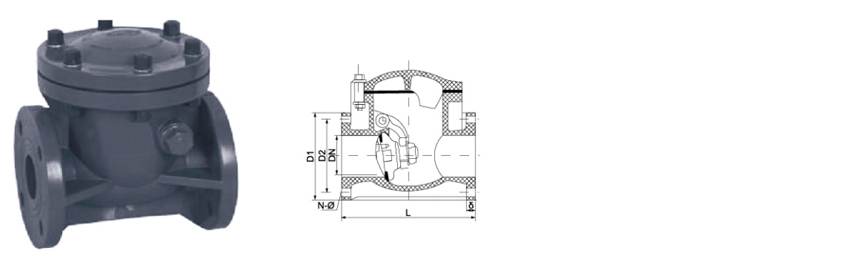

parameter aplikasyon Mga Pamantayan sa Teknikal

SIZE/NOM.		dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140	dn160	dn225	dn280	dn315
		(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300 )
		(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
D1	DIN	105	115	145	145	160	180	197	215	250	280	340	390	440
	ANSI	98	108	117	128	155	178	192	229	254	284	343	406	481
	JIS	75	90	100	105	120	140	150	175	210	240	290	355	400
D2	DIN	75	85	100	110	125	145	160	180	210	240	295	350	400
	ANSI	70	79	89	98	121	140	152	191	216	241	298	362	432
	JIS	35	42.5	48.5	61	73	90	105	132	158	186	238	289	341
N-Φ	DIN	4-Φ14	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ23	8-Φ23	2-Φ23	2-Φ23
	ANSI	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22	8-Φ22	8-Φ22	2-Φ24	2-Φ24
	JIS	4-Φ15	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23	8-Φ23	2-Φ23	2-Φ25	6-Φ25
L		140	160	170	170	200	245	265	300	350	400	500	575	575
δ		15	15	16	16	20	22	22	22	24	26	28	30	30
Presyon sa Trabaho (MPA)		0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6

SCH80 / DIN · TULONG SA SPRING

UPVC / CPVC Swing Check Valve

Non-return · Swing disc · Pahalang o patayo

Ang SCH80/DIN UPVC/CPVC Swing Check Valve ay isang non-return flow control device na ginawa para sa mga corrosive at high-purity fluid system. Ginawa ayon sa mga pamantayan ng ASTM SCH80 at DIN, ang balbula na ito ay gumagamit ng spring-assisted disc na pivot sa isang hinge pin upang payagan ang pasulong na daloy at awtomatikong magsasara kapag bumabaliktad ang daloy. Ang disenyo ng swing disc ay nagbibigay ng mababang pressure drop at angkop para sa mga application na may iba't ibang bilis ng daloy. Ang katawan ng balbula ay magagamit sa UPVC para sa pangkalahatang serbisyo ng kemikal at CPVC para sa mga aplikasyon ng mataas na temperatura hanggang sa 93°C. Ang nababanat na seal, na available sa EPDM, FKM, o PTFE, ay nagsisiguro ng leak-tight shut-off kapag nangyari ang reverse flow.

DN15–DN200

Handog ng laki

PN10–PN16

Klase ng presyon

–20°C hanggang 93°C

Temperatura ng CPVC

Swing disc

Suriin ang mekanismo

tagsibol-Assisted Disc

Pinipigilan ng mabilis na pagsasara ng tugon ang reverse flow. Na-calibrate ang puwersa ng tagsibol para sa positibong pag-upo kahit sa mababang bilis ng pasulong.

Paglaban sa Kemikal at Thermal

Ang UPVC at CPVC ay lumalaban sa mga acid, base, at asin. Pinapalawig ng CPVC ang serbisyo sa 93°C. Mga materyales sa disc at seal na mapipili para sa partikular na kimika.

Mababang Pressure Drop

Pinaliit ng streamlined swing disc path ang paghihigpit sa daloy, binabawasan ang pagkonsumo ng enerhiya at pinapanatili ang kahusayan ng linya.

Pahalang o Vertical na Pag-install

Flexible na oryentasyon para sa mga bago o pag-retrofit ng mga piping system. Ang patayong pag-install ay nangangailangan ng pataas na direksyon ng daloy.

Konstruksyon

Katawan UPVC · CPVC

Disc Solid UPVC · PTFE · SS304/316

selyo EPDM · FKM · PTFE

Spring SS304 · SS316 (coated)

Koneksyon

Socket Solvent na semento · DIN/ANSI

May sinulid NPT · BSPT

Naka-flang DIN PN10/PN16 · ANSI 150

Mga pamantayan ASTM D2467 · DIN 8061/8062 · ISO 16137

Pagpili ng selyo

EPDM Tubig, mild acids · Hanggang 80°C

FKM Mga langis, hydrocarbon · Hanggang 90°C

PTFE Mga agresibong kemikal · Hanggang 93°C

I-verify ang pagiging tugma sa kimika ng proseso at temperatura.

Landscape ng Application

Kemikal at Metalurhiya

Paglipat ng acid · Caustic dosing · Mga linya ng pag-aatsara

Electronics at Semiconductor

Napakalinis na tubig · CMP slurry · Paghahatid ng kemikal

Enerhiya at Photovoltaics

Baterya electrolyte · Solar etching · Pagpapalamig ng tubig

Paggamot ng Tubig

Wastewater · RO permeate · Desalination

Pharmaceutical at Pagkain

DI tubig · CIP return · Sanitary lines

Automotive at General

Paghuhugas ng mga bahagi · Sirkulasyon ng pintura · Mga cooling loop

Mga Alituntunin sa Pag-install

Oryentasyon: Dapat na nakahanay ang arrow ng daloy sa direksyon ng pasulong na daloy. Ang mga pahalang na linya ay gumagamit ng gravity-assisted closure. Ang mga vertical na linya ay nangangailangan ng pataas na daloy.
Straight pipe: Minimum na 5 diameters upstream at 3 diameters downstream para sa stable flow profile.
Solvent welding: Gumamit ng panimulang aklat at semento na partikular sa UPVC o CPVC. Payagan ang buong oras ng pagpapagaling.
May sinulid joints: Apply PTFE tape to male threads only. Hand-tighten plus 1–2 turns.
Inspeksyon: Pana-panahong suriin ang selyo at disc para sa pagkasira o pag-atake ng kemikal.

Mga Kritikal na Paghihigpit

Temperatura: UPVC max 60°C · CPVC max 93°C · Huwag lumampas sa seal rating.
Hindi na-rate para sa serbisyo ng singaw. Iwasan ang mabilis na thermal cycling at pressure surges.
Hindi inilaan para sa gaseous media — idinisenyo para sa likidong serbisyo lamang.
Spring corrosion: I-verify ang spring alloy compatibility sa process chemistry.
Abrasive media: Maaaring makapinsala sa mga ibabaw ng disc at seal ang mataas na solidong nilalaman.
Proteksyon ng UV: Itago at i-install ang layo mula sa direktang sikat ng araw o lagyan ng UV coating.

Mga Karaniwang Tanong

Paano naiiba ang swing check valve sa ball check valve?

Ang swing check valve ay gumagamit ng hinged disc na bumukas nang may pasulong na daloy at nagsasara sa pamamagitan ng gravity o spring force kapag bumabaligtad ang daloy. Nag-aalok ito ng mas mababang pagbaba ng presyon at angkop para sa mas malalaking sukat ng tubo. Gumagamit ang ball check valve ng spring-loaded na bola na pumuwesto sa isang seal, na nagbibigay ng mas mabilis na pagsasara ng tugon at mas mahusay na sealing sa mababang bilis ng daloy.

Maaari bang mai-install ang balbula na ito sa isang patayong linya?

Oo, ang swing check valve ay maaaring i-install sa vertical piping na may pataas na direksyon ng daloy. Tinitiyak ng spring-assisted disc ang positibong pagsasara kahit na sa mga vertical installation. Sinusuportahan din ang pahalang na pag-install at ito ang pinakakaraniwang configuration.

Ano ang sanhi ng daldalan at paano ito malulutas?

Karaniwang nangyayari ang chattering kapag ang bilis ng daloy ay masyadong mababa, na nagiging sanhi ng pag-oscillate ng disc. Maresolba ito sa pamamagitan ng pagtaas ng daloy ng daloy, pag-install ng mas magaan na spring, o pagpili ng balbula na may mas mababang presyon ng pag-crack. Ang pulsating flow mula sa reciprocating pump ay maaari ding magdulot ng satsat.

Paano ko pipiliin ang tamang spring force para sa aking system?

Ang pagpili ng spring force ay depende sa bilis ng daloy ng system at back pressure. Ang mga karaniwang spring ay angkop sa karamihan ng mga application. Para sa mga low-flow system, maaaring kailanganin ang mas magaan na spring upang payagan ang disc na bumukas nang buo. Para sa mga high-back-pressure system, tinitiyak ng mas malakas na spring ang positibong pagsasara. Kumonsulta sa tsart ng pagpili ng tagsibol ng gumawa para sa partikular na sukat.

Ang mga swing check valve na ito ay naka-deploy sa mga industriya ng kemikal, metalurhiko, photovoltaic, nuclear, lithium, electronic semiconductor, pagkain, parmasyutiko, sasakyan, at pang-industriya na paggamot ng tubig para sa paghawak ng mga acid-alkali na likido, ultrapure na tubig, maiinom na tubig, electronic grade na tubig, at mga pipeline ng wastewater sa industriya.

Kumpanya

Zheyi Pipeline (Wuhan) Co, Ltd.

ZHEYI Group oo Tsina SCH8O/DIN UPVC/CPVC Swing Check Valve Para sa industriya ng pagkain/automotiko/elektronik tagapagtustos at pasadyang ginawa SCH8O/DIN UPVC/CPVC Swing Check Valve Para sa industriya ng pagkain/automotiko/elektronik pabrika. Kami ay itinatag noong 2007, na nakatuon sa pananaliksik at pagpapaunlad, pagmamanupaktura, pagbebenta at serbisyo ng CPVC at UPVC na mga pang-industriyang tubo. Ang kumpanya ay nakakuha ng ilang mga sertipikasyon, kabilang ang espesyal na lisensya sa produksyon ng kagamitan, ang Zhejiang Province na may kaugnayan sa tubig na lisensya sa kalinisan ng produkto, ang IS09001 na sertipikasyon ng sistema ng pamamahala ng kalidad, ang sertipikasyon ng sistema ng pamamahala sa kapaligiran ng IS014001, at ang sertipikasyon ng sistema ng pamamahala sa kalusugan at kaligtasan ng trabaho sa IS045001. Ang kumpanya ay may higit sa 50 independiyenteng mga karapatan sa intelektwal na ari-arian at self-operated na mga karapatan sa pag-import at pag-export. Upang makapagbigay ng sari-saring produkto at mas mahusay na serbisyo, ipinakilala ng kumpanya ang advanced na teknolohiya, kagamitan sa tooling, at natatanging mga hilaw na materyales at sistema ng pamamahala mula sa Germany at United States. Sa paglipas ng mga taon, ang aming mga produkto ay malawakang ginagamit sa pipeline na transportasyon ng mga acid at alkali na likido, ultrapure na tubig, inuming tubig, electronic grade purong tubig, at pang-industriyang wastewater sa kemikal, metalurhiko, photovoltaic, nuclear power, lithium battery, electronic semiconductor, pagkain, gamot, sasakyan, pang-industriya na paggamot ng tubig at iba pang mga industriya. Sa kasalukuyan, ang ZHEYI Group ay nagtatag ng higit sa 30 mga kumpanya ng pagbebenta sa buong bansa, at lahat ng uri ng mga produkto ay ini-export sa Europa, Amerika, Timog-silangang Asya at iba pang mga bansa at rehiyon, at lubos na pinapaboran ng mga domestic at dayuhang customer.

Sertipiko ng karangalan

Balita

Saan Ginagamit ang SCH 80 UPVC Pipe sa Industrial at Comme...
Jul 30,2026
Tinukoy ng mga processor ng kemikal, mga operator ng water treatment, at mga pasilidad na pang-industriya SCH 80 UPVC pipe saanman ang isang piping system ay kailangang humawak ng mas mataas na panloob n...
matuto pa
Ano ang Nagiging Maaasahang Pagpipilian ang SCH 80 UPVC Pi...
Jul 23,2026
Ang SCH 80 UPVC pipe ay itinayo na may mas makapal na pader kaysa sa SCH 40 pipe sa parehong diameter sa labas, na nagpapataas ng pressure rating nito at ginagawa itong pamantayan para sa mga pang-industriyang liny...
matuto pa
Bakit Malawakang Ginagamit ang SCH 80 UPVC Pipe sa Industr...
Jul 16,2026
Ang kapal ng pader ay ang nag-iisang spec na naghihiwalay sa isang pipe na na-rate para sa hinihingi na pang-industriya na presyon mula sa isang para sa magaan na paggamit ng tirahan. SCH 80 UPVC pipe ma...
matuto pa

Mag-iwan ng mensahe

Mahigpit na kontrol sa kalidad

Ang ZHEYI Group ay sumusunod sa prinsipyo ng "kalidad muna", gumagamit ng internasyonal na advanced na kagamitan at mataas na kalidad na mga hilaw na materyales, mahigpit na kinokontrol ang bawat link ng produksyon, at nakatuon sa pagbibigay ng mga produktong pipeline na may mahusay na pagganap at katangi-tanging hitsura.

Ginagamit ng kumpanya ang pinaka-advanced na kagamitan sa produksyon at mga de-kalidad na materyales, kabilang ang Sekisui ng Japan at Lubrizol ng Estados Unidos. Ang "ZHEYI" ay perpektong pinagsama ang katangi-tanging teknolohiya ng produksyon sa propesyonal na pamamahala, at ang bawat produkto ay sumasailalim sa mahigpit na kontrol sa kalidad - mula sa produksyon, inspeksyon hanggang sa huling paghahatid, na tinitiyak ang perpektong kumbinasyon ng hitsura at paggana.
Pagsubok sa pagganap ng katumpakan

Sa ZHEYI, ang bawat produkto ay meticulously crafted, hindi lamang tumutuon sa katangi-tanging aesthetic disenyo, ngunit din palaging nakatuon sa mahusay na intrinsic na kalidad. Tinitiyak ng mahigpit na pagsubok sa pagganap na mapanatili ng produkto ang katatagan at tibay kahit sa ilalim ng malupit na mga kondisyon.:

● Pagsusuri sa densidad: Sinusukat ang density ng materyal upang matiyak ang pagkakapareho at katatagan ng mga istruktura.
● Pagsusuri ng temperatura ng paglambot ng Vicat: sinusuri ang antas ng paglambot ng mga materyales sa ilalim ng mga kondisyon ng mataas na temperatura upang matiyak ang kakayahan ng produkto na labanan ang pagpapapangit sa iba t ibang kapaligiran.
● Pagsusuri sa oven: ginagaya ang pangmatagalang paglaban sa init at bini-verify ang kakayahan ng produkto na makatiis sa mataas na temperatura sa mahabang panahon.
● Pagsusuri ng hydrostatic: Suriin ang lakas ng mga tubo sa ilalim ng mga kondisyon ng mataas na presyon upang matiyak ang kaligtasan at pagiging maaasahan ng produkto.
● Drop hammer impact test: Subukan ang impact resistance ng produkto sa panahon ng transportasyon, pag-install at pang-araw-araw na paggamit.

SCH8O/DIN UPVC/CPVC Swing Check Valve Kaalaman sa industriya

Paano pumili ng tama UPVC/CPVC Swing Check Valve ? Mga Pangunahing Parameter at Gabay sa Pagtutugma ng Kondisyon sa Paggawa

Ang UPVC (unplasticized polyvinyl chloride) at CPVC (chlorinated polyvinyl chloride) Swing Check Valve ay malawakang ginagamit sa maraming industriya dahil sa kanilang mahusay na corrosion resistance, magaan na disenyo at ekonomiya. Ang tamang pagpili ay nangangailangan ng komprehensibong pagsasaalang-alang ng mga katangian ng media, mga kondisyon sa pagtatrabaho at pagganap ng balbula upang matiyak ang pangmatagalang matatag na operasyon. Ang mga sumusunod ay mga pangunahing punto sa pagpili at karaniwang pagsusuri ng aplikasyon sa industriya:

1. Uri ng media at pagkakatugma sa kemikal
Ang mga materyales ng UPVC/CPVC ay may mahusay na tolerance sa mga acid, alkalis, salts at iba't ibang corrosive media, ngunit ang iba't ibang mga industriya ay may iba't ibang mga kinakailangan para sa kadalisayan ng media at paglaban sa kemikal:
Ligtas na Tubig na Iniinom: Kailangang sumunod sa sertipikasyon ng NSF/ANSI 61 upang matiyak ang hindi nakakalason na pag-ulan.
Pang-industriya na Paggamot ng Tubig: Naaangkop sa mga sistema ng tubig na naglalaman ng chlorine, flocculants at iba pang mga kemikal na ahente.
Industrial Wastewater: Malakas na corrosion resistance, kayang gamutin ang wastewater na naglalaman ng mga acid, alkali at mabibigat na metal.
Electronic Semiconductor: Kinakailangan ang ultra-high purity media, at ang panloob na dingding ng balbula ay makinis at walang precipitates.
Medisina: Matugunan ang mga pamantayan ng FDA upang maiwasan ang kontaminasyon ng tubig sa parmasyutiko o mga likidong may mataas na kadalisayan.

2. Saklaw ng temperatura at presyon
UPVC: Naaangkop na temperatura 0°C~60°C, ang panandaliang pagtutol sa temperatura ay maaaring umabot sa 65°C, na angkop para sa normal na kondisyon ng temperatura (tulad ng Drinking Water system).
CPVC: Mas mataas na pagtutol sa temperatura (-20°C~90°C), na angkop para sa mga likidong may mataas na temperatura (tulad ng mga coolant sa industriya ng Photovoltaic o mga sistema ng sirkulasyon ng acid-base sa Metalurhiya).
Ang antas ng presyon ay karaniwang PN10~PN16, na kailangang piliin ayon sa presyon ng pagtatrabaho ng system (tulad ng mababang presyon ng mga kondisyon sa pagtatrabaho ng Nuclear Power auxiliary pipelines).

3. Mga katangian ng daloy at laki ng balbula
Ang Swing Check Valve ay umaasa sa fluid power upang awtomatikong magbukas at magsara, at ang pinakamababang presyon ng pagbubukas at pagsasara (karaniwang 0.5~1 bar) ay dapat garantisado upang maiwasan ang mahinang sealing sa ilalim ng mga kondisyon ng mababang presyon (tulad ng mababang bilis ng daloy ng tubig sa Industrial Water Treatment).
Ang mga malalaking diameter na balbula (DN50 at mas mataas) ay angkop para sa mga sitwasyong may mataas na daloy (gaya ng Industrial Wastewater discharge), at ang mga maliliit na diameter na balbula (DN15-DN40) ay mas angkop para sa mga precision system (tulad ng ultrapure water delivery sa Electronic Semiconductor).

4. Mga espesyal na kinakailangan sa industriya
Nuclear Power: Dapat itong matugunan ang mga pamantayan sa pagtanda ng radiation, at ang balbula ay dapat magkaroon ng isang kalabisan na disenyo ng sealing.
Photovoltaic: Dapat itong lumalaban sa ethylene glycol coolant corrosion at may mataas na kinakailangan para sa pangmatagalang katatagan ng operasyon na may mataas na temperatura.
Metalurhiya: Ang CPVC ay mas maaasahan kaysa sa UPVC para sa mataas na konsentrasyon ng mga acid, alkalis o oxidant.

5. Mga pagsasaalang-alang sa pag-install at pagpapanatili
Kapag nag-i-install nang pahalang, tiyaking ang direksyon ng swing ng valve disc ay pare-pareho sa likido; kapag patayo ang pag-install, pumili ng spring-assisted check valve (tulad ng compact space arrangement sa industriya ng Medicine).
Regular na suriin ang sealing ng valve seat para maiwasan ang particle jamming (karaniwan sa Industrial Wastewater na naglalaman ng mga impurities).
