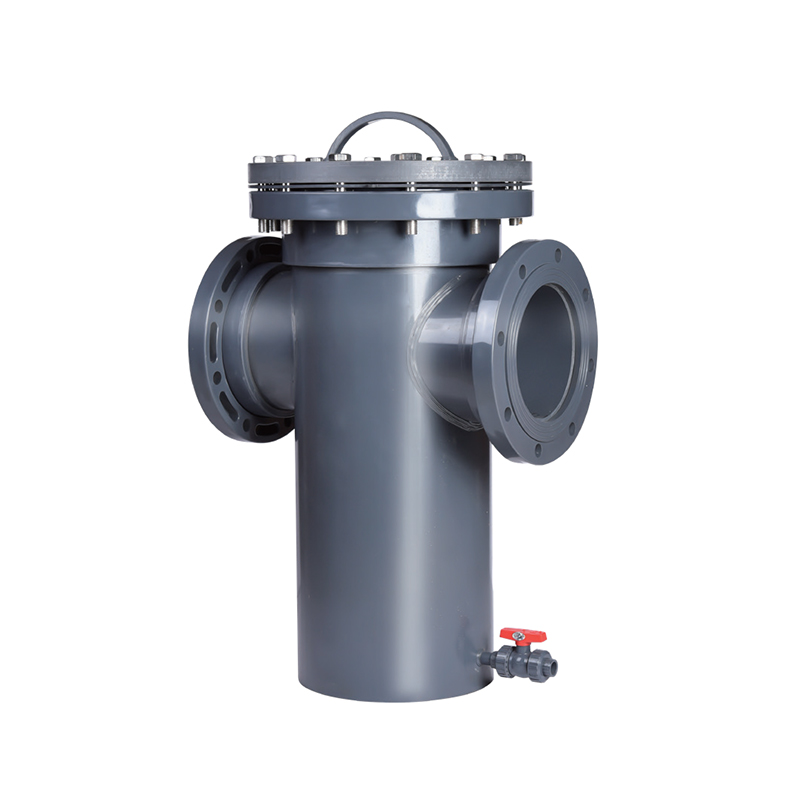

SCH8O/DIN UPVC/CPVC Basket Filter

Ang UPVC/CPVC basket filter ay isang high-efficiency filtration device na malawakang ginagamit sa paggamot ng tubig, pagproseso ng kemikal, pagkain, at iba pang larangan ng industriya. Ang natatanging disenyo nito ay epektibong nag-aalis ng mga dumi at solidong particle mula sa mga likido, na tinitiyak ang normal na operasyon ng system.

Nagtatampok ang filter ng mga multi-layer na screen ng filter, na nagpapahintulot sa mga user na pumili ng iba't ibang katumpakan ng pagsasala batay sa aktwal na mga pangangailangan, pagpapabuti ng kahusayan sa pagsasala at pagpapahaba ng buhay ng serbisyo ng kagamitan. Simple lang ang pagpapanatili at paglilinis, dahil kailangan lang ng mga user na pana-panahong alisin ang filter basket para sa paglilinis, bawasan ang mga gastos sa maintenance at workload.

Makipag-ugnayan sa Amin

Nakaraang：UPVC/CPVC pneumatic ball valve
Susunod：SCH8O/DIN UPVC/CPVC SK Type Static Mixer

parameter aplikasyon Mga Pamantayan sa Teknikal

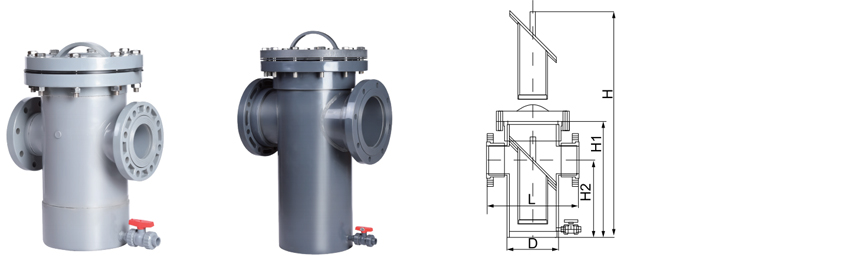

dn	DN	L	H	H1	D	Alisan ng tubig
20	15	180	475	260	75	dn20
25	20	80	475	260	75	dn20
32	25	180	475	260	90	dn20
40	32	200	490	270	90	dn25
50	40	260	555	300	110	dn25
63	50	260	555	300	110	dn25
75	65	330	665	360	140	dn32
90	80	340	735	400	160	dn32
110	100	400	835	470	225	dn32
140	125	480	985	550	280	dn40
160	150	500	1145	630	280	dn40
225	200	560	435	780	315	dn50
280	250	660	1725	930	400	dn50
315	300	750	2245	1200	450	dn63

SCH80 / DIN · INLINE STRAINER

UPVC / CPVC Basket Filter

Matatanggal na basket · Butas o mata · Mabilis na bukas na takip

Ang SCH80/DIN UPVC/CPVC Basket Filter ay isang inline na strainer na idinisenyo upang alisin ang mga nasuspinde na solid mula sa mga corrosive at high-purity fluid stream. Ginawa ayon sa mga pamantayan ng ASTM SCH80 at DIN, ang filter na ito ay gumagamit ng naaalis na butas-butas o mesh basket na kumukuha ng mga particulate habang pinapayagan ang tuluy-tuloy na daloy. Ang basket ay naa-access sa pamamagitan ng mabilis na pagbubukas ng takip, na nagbibigay-daan sa mabilis na paglilinis o pagpapalit nang hindi binabaklas ang pipeline. Available ang filter body sa UPVC para sa pangkalahatang serbisyo ng kemikal at CPVC para sa mataas na temperatura hanggang 93°C. Maaaring tukuyin ang basket sa pagtutugma ng mga thermoplastic o metal na materyales depende sa aplikasyon. Ang filter na ito ay malawakang ginagamit para sa pagprotekta sa mga downstream na bomba, balbula, at instrumentasyon mula sa nakasasakit na pinsala at fouling.

DN25–DN200 Saklaw ng laki

PN10–PN16 Rating ng presyon

–20°C hanggang 93°C Saklaw ng CPVC

Uri ng basket May butas-butas / mesh

Matatanggal na Basket

I-extract at linisin nang hindi inaalis ang filter body mula sa pipeline, na binabawasan ang maintenance downtime.

Paglaban sa Kemikal

Ang mga katawan ng UPVC at CPVC ay lumalaban sa mga acid, base, at asin. Pinapalawig ng CPVC ang serbisyo sa 93°C.

Mababang Presyon Drop

Ang malaking bukas na lugar ng basket ay pinapaliit ang paghihigpit sa daloy, binabawasan ang enerhiya ng pumping habang pinapanatili ang pagkuha ng particle.

Maraming Gamit na Pagsala

Mga butas-butas na basket para sa coarse straining o mesh basket para sa fine filtration. Available ang mga custom na laki.

Konstruksyon

Katawan UPVC · CPVC

Basket UPVC · CPVC · SS304 · SS316

Cover seal EPDM · FKM · PTFE

Mga koneksyon Socket · Flanged · Sinulid

Pagsala

butas-butas 0.5–10 mm na butas

mesh 20–200 mesh

Custom Naka-slot · Wedge wire

Dami ng basket 0.5–15 L (depende sa laki)

Mga pamantayan

ASTM D2467 (SCH80)

DIN 8061/8062

Pressure PN10–PN16

Temperatura UPVC 60°C · CPVC 93°C

Mga Sitwasyon ng Application

01 Kemikal Pinoprotektahan ang mga bomba mula sa sukat at mga labi sa mga linya ng paglilipat ng acid

02 Semiconductor UPW buli at pagtanggal ng butil sa mga basang bangko

03 Enerhiya Coolant filtration at electrolyte straining sa produksyon ng baterya

04 Tubig Wastewater screening at RO pretreatment

05 Pharma Proteksyon ng DI tubig at CIP loop

06 Automotive Pagsala ng pintura, coolant, at paghuhugas ng mga bahagi

Mga Alituntunin sa Pag-install

I-install gamit ang basket chamber na nakaharap pababa o pahalang. Dapat na nakahanay ang arrow ng daloy.
Magbigay ng sapat na espasyo para sa pag-alis ng basket. Ang minimum na clearance ay katumbas ng haba ng basket.
Gumamit ng panimulang aklat at semento na partikular sa UPVC o CPVC para sa mga koneksyon ng solvent weld.
Flange bolts: gumamit ng full-face gaskets. Torque nang pantay-pantay sa 15–20 Nm sa cross pattern.
Suriin ang basket kung may sira bago i-install. Siguraduhin ang tamang upuan sa pabahay.

Mga Kritikal na Limitasyon

Temperatura: UPVC 60°C max · CPVC 93°C max. Basket may have lower limit.
Huwag lumampas sa na-rate na presyon. Ang differential pressure ay tumataas habang naglo-load ang basket.
Subaybayan ang pagbaba ng presyon. Linisin ang basket kapag lumampas ang dP sa 0.5 bar.
I-verify ang pagiging tugma ng materyal ng basket sa kimika ng proseso.
Gumamit ng UV-stabilized resin o protective coating para sa mga outdoor installation.

Mga Madalas Itanong

Gaano kadalas ko dapat linisin ang basket?

Ang dalas ng paglilinis ay depende sa pag-load ng mga solido at rate ng daloy. Subaybayan ang pagkakaiba ng presyon sa buong filter. Kapag ang differential pressure ay umabot sa 0.3–0.5 bar sa itaas ng malinis na halaga, dapat alisin at linisin ang basket. Sa mga high-solid na application, maaaring kailanganin ang araw-araw na inspeksyon.

Ano ang pagkakaiba sa pagitan ng butas-butas at mesh basket?

Ang mga butas-butas na basket ay may mga binutas na butas at ginagamit para sa coarse straining (2–10 mm). Ang mga mesh basket ay gumagamit ng hinabing wire na tela at nagbibigay ng mas pinong pagsasala (20–200 mesh). Ang mga mesh basket ay nag-aalok ng mas mataas na kahusayan sa pagsasala ngunit may mas mataas na pagbaba ng presyon. Ang pagpili ay depende sa laki ng butil at pinapayagang pagkawala ng presyon.

Pwede bang palitan ng ibang uri ang basket mamaya?

Oo, ang basket ay mapagpapalit. Maaari kang lumipat sa pagitan ng mga butas-butas at mesh na basket habang nagbabago ang mga kinakailangan sa proseso. Siguraduhin na ang kapalit na basket ay may parehong pangkalahatang mga sukat at sealing surface upang mapanatili ang tamang fit at pagganap ng pagsasala.

Ano ang mangyayari kung ang basket ay ganap na barado?

Ang isang ganap na barado na basket ay magdudulot ng mabilis na pagbaba ng presyon. Kasama sa filter body ang isang bypass o pressure relief mechanism sa ilang configuration. Gayunpaman, ang patuloy na operasyon sa ilalim ng mataas na dP ay maaaring makapinsala sa basket o maging sanhi ng pagkagutom sa daloy. Ang regular na pagsubaybay at paglilinis ay inirerekomenda upang maiwasan ang kundisyong ito.

Kumpanya

Zheyi Pipeline (Wuhan) Co, Ltd.

ZHEYI Group oo Tsina SCH8O/DIN UPVC/CPVC Basket Filter Para sa industriya ng pagkain/automotiko/elektronik tagapagtustos at pasadyang ginawa SCH8O/DIN UPVC/CPVC Basket Filter Para sa industriya ng pagkain/automotiko/elektronik pabrika. Kami ay itinatag noong 2007, na nakatuon sa pananaliksik at pagpapaunlad, pagmamanupaktura, pagbebenta at serbisyo ng CPVC at UPVC na mga pang-industriyang tubo. Ang kumpanya ay nakakuha ng ilang mga sertipikasyon, kabilang ang espesyal na lisensya sa produksyon ng kagamitan, ang Zhejiang Province na may kaugnayan sa tubig na lisensya sa kalinisan ng produkto, ang IS09001 na sertipikasyon ng sistema ng pamamahala ng kalidad, ang sertipikasyon ng sistema ng pamamahala sa kapaligiran ng IS014001, at ang sertipikasyon ng sistema ng pamamahala sa kalusugan at kaligtasan ng trabaho sa IS045001. Ang kumpanya ay may higit sa 50 independiyenteng mga karapatan sa intelektwal na ari-arian at self-operated na mga karapatan sa pag-import at pag-export. Upang makapagbigay ng sari-saring produkto at mas mahusay na serbisyo, ipinakilala ng kumpanya ang advanced na teknolohiya, kagamitan sa tooling, at natatanging mga hilaw na materyales at sistema ng pamamahala mula sa Germany at United States. Sa paglipas ng mga taon, ang aming mga produkto ay malawakang ginagamit sa pipeline na transportasyon ng mga acid at alkali na likido, ultrapure na tubig, inuming tubig, electronic grade purong tubig, at pang-industriyang wastewater sa kemikal, metalurhiko, photovoltaic, nuclear power, lithium battery, electronic semiconductor, pagkain, gamot, sasakyan, pang-industriya na paggamot ng tubig at iba pang mga industriya. Sa kasalukuyan, ang ZHEYI Group ay nagtatag ng higit sa 30 mga kumpanya ng pagbebenta sa buong bansa, at lahat ng uri ng mga produkto ay ini-export sa Europa, Amerika, Timog-silangang Asya at iba pang mga bansa at rehiyon, at lubos na pinapaboran ng mga domestic at dayuhang customer.

Sertipiko ng karangalan

Balita

Saan Ginagamit ang SCH 80 UPVC Pipe sa Industrial at Comme...
Jul 30,2026
Tinukoy ng mga processor ng kemikal, mga operator ng water treatment, at mga pasilidad na pang-industriya SCH 80 UPVC pipe saanman ang isang piping system ay kailangang humawak ng mas mataas na panloob n...
matuto pa
Ano ang Nagiging Maaasahang Pagpipilian ang SCH 80 UPVC Pi...
Jul 23,2026
Ang SCH 80 UPVC pipe ay itinayo na may mas makapal na pader kaysa sa SCH 40 pipe sa parehong diameter sa labas, na nagpapataas ng pressure rating nito at ginagawa itong pamantayan para sa mga pang-industriyang liny...
matuto pa
Bakit Malawakang Ginagamit ang SCH 80 UPVC Pipe sa Industr...
Jul 16,2026
Ang kapal ng pader ay ang nag-iisang spec na naghihiwalay sa isang pipe na na-rate para sa hinihingi na pang-industriya na presyon mula sa isang para sa magaan na paggamit ng tirahan. SCH 80 UPVC pipe ma...
matuto pa

Mag-iwan ng mensahe

Mahigpit na kontrol sa kalidad

Ang ZHEYI Group ay sumusunod sa prinsipyo ng "kalidad muna", gumagamit ng internasyonal na advanced na kagamitan at mataas na kalidad na mga hilaw na materyales, mahigpit na kinokontrol ang bawat link ng produksyon, at nakatuon sa pagbibigay ng mga produktong pipeline na may mahusay na pagganap at katangi-tanging hitsura.

Ginagamit ng kumpanya ang pinaka-advanced na kagamitan sa produksyon at mga de-kalidad na materyales, kabilang ang Sekisui ng Japan at Lubrizol ng Estados Unidos. Ang "ZHEYI" ay perpektong pinagsama ang katangi-tanging teknolohiya ng produksyon sa propesyonal na pamamahala, at ang bawat produkto ay sumasailalim sa mahigpit na kontrol sa kalidad - mula sa produksyon, inspeksyon hanggang sa huling paghahatid, na tinitiyak ang perpektong kumbinasyon ng hitsura at paggana.
Pagsubok sa pagganap ng katumpakan

Sa ZHEYI, ang bawat produkto ay meticulously crafted, hindi lamang tumutuon sa katangi-tanging aesthetic disenyo, ngunit din palaging nakatuon sa mahusay na intrinsic na kalidad. Tinitiyak ng mahigpit na pagsubok sa pagganap na mapanatili ng produkto ang katatagan at tibay kahit sa ilalim ng malupit na mga kondisyon.:

● Pagsusuri sa densidad: Sinusukat ang density ng materyal upang matiyak ang pagkakapareho at katatagan ng mga istruktura.
● Pagsusuri ng temperatura ng paglambot ng Vicat: sinusuri ang antas ng paglambot ng mga materyales sa ilalim ng mga kondisyon ng mataas na temperatura upang matiyak ang kakayahan ng produkto na labanan ang pagpapapangit sa iba t ibang kapaligiran.
● Pagsusuri sa oven: ginagaya ang pangmatagalang paglaban sa init at bini-verify ang kakayahan ng produkto na makatiis sa mataas na temperatura sa mahabang panahon.
● Pagsusuri ng hydrostatic: Suriin ang lakas ng mga tubo sa ilalim ng mga kondisyon ng mataas na presyon upang matiyak ang kaligtasan at pagiging maaasahan ng produkto.
● Drop hammer impact test: Subukan ang impact resistance ng produkto sa panahon ng transportasyon, pag-install at pang-araw-araw na paggamit.

SCH8O/DIN UPVC/CPVC Basket Filter Kaalaman sa industriya

Ang pangunahing papel ng UPVC/CPVC Basket Filter sa electroplating at chemical wastewater treatment

Ang mga filter ng basket ng UPVC (unplasticized polyvinyl chloride) at CPVC (chlorinated polyvinyl chloride) ay may mahalagang papel sa electroplating, chemical wastewater treatment at maraming pangunahing industriyal na larangan dahil sa kanilang mahusay na corrosion resistance, mataas na mekanikal na lakas at cost-effectiveness. Ang mga sumusunod ay ang mga pangunahing senaryo ng aplikasyon at pagsusuri ng halaga nito:

1. Electroplating industriya: mahusay na pagsasala ng mabigat na metal wastewater
Ang electroplating wastewater ay naglalaman ng mataas na konsentrasyon ng mabibigat na metal (tulad ng chromium, nickel, copper, atbp.). Ang UPVC/CPVC Basket Filter ay maaaring makatiis ng malakas na acid (tulad ng sulfuric acid, hydrochloric acid) at malakas na alkaline na kapaligiran, epektibong humarang sa mga nasuspinde na particle at mga impurities ng plating solution, tiyakin ang matatag na operasyon ng wastewater treatment system, at protektahan ang kasunod na membrane separation o ion exchange equipment.

2. Chemical wastewater treatment: corrosion resistance at mahabang buhay
Ang kemikal na wastewater ay may mga kumplikadong bahagi (tulad ng mga organikong solvent at malalakas na oxidant). Mahusay na gumaganap ang mga materyales ng CPVC sa mataas na temperatura (hanggang sa 90°C) at corrosive media. Ang mga ito ay angkop para sa pretreatment sa pestisidyo, pangkulay, petrochemical at iba pang mga industriya upang mabawasan ang panganib ng pagbara ng mga tubo at bomba.

3. Cross-industry key application
Photovoltaic: Salain ang silicon powder at mga residue ng kemikal sa etching liquid upang matiyak ang kadalisayan ng paggawa ng solar cell.
Electronic Semiconductor: Alisin ang mga particle sa ultrapure na paghahanda ng tubig upang maiwasan ang kontaminasyon ng wafer.
Nuclear Power: Ginagamit para sa pagkontrol ng butil sa mga sistema ng paglamig ng tubig, ang nabagong UPVC na lumalaban sa radiation ay nakakatugon sa mga espesyal na pamantayan sa kaligtasan.
Metalurhiya: Salain ang mga metal oxide sa pag-aatsara ng wastewater upang mabawi ang mahahalagang bahagi.
Medisina: Tiyakin na ang mga microorganism at particulate matter ay nakakatugon sa mga pamantayan sa pharmaceutical purified water system.
Industrial Water Treatment: Protektahan ang mga boiler at cooling tower mula sa scaling at corrosion.
Inumin na Tubig: Ang mga filter ng UPVC ay nag-aalis ng banlik at kalawang sa municipal water pretreatment at nakakatugon sa mga pamantayan sa kalinisan.

4. Buod ng mga pangunahing pakinabang
Corrosion resistance: Nakikibagay sa matinding kapaligiran na may pH na 0-14, at may habang-buhay na higit pa kaysa sa mga metal na filter.
Magaan at madaling mapanatili: Ang plastic na materyal ay madaling i-install, at ang filter basket ay maaaring mabilis na lansagin at linisin.
Cost-effectiveness: Sa acidic wastewater scenario, mas malaki ang bentahe nito sa presyo kaysa sa mga filter na hindi kinakalawang na asero.
