SCH8O/DIN UPVC/CPVC Flang Diaphragm Valve

Ang UPVC/CPVC flanged diaphragm valve ay isang fluid control device na idinisenyo para sa paghawak ng mga corrosive na likido at gas. Ito ay angkop para sa iba't ibang mga industriya, kabilang ang pagpoproseso ng kemikal, paggamot ng wastewater, at pagproseso ng pagkain.

Ang natatanging istraktura ng flanged diaphragm valve ay nagbibigay ng pagganap ng sealing sa panahon ng pagbukas at pagsasara, na epektibong pumipigil sa mga pagtagas. Tinitiyak ng disenyong ito ang ligtas na transportasyon ng mga likido at pinapahaba ang buhay ng serbisyo ng balbula. Ang balbula ay madaling patakbuhin, na nagpapahintulot sa mga user na kontrolin ang daloy nang walang kahirap-hirap sa pamamagitan ng manu-mano o pneumatic na mga pamamaraan upang matugunan ang mga pangangailangan ng iba't ibang mga kondisyon ng pagpapatakbo.

Nagtatampok din ang aming mga UPVC/CPVC flanged diaphragm valve ng wear resistance at aging resistance. Malawakang ginagamit ang mga ito sa mga larangan tulad ng pagpoproseso ng kemikal, paggamot ng wastewater, at irigasyon sa agrikultura.

Makipag-ugnayan sa Amin

Nakaraang：SCH8O/DIN UPVC/CPVC Union Diaphragm Valve
Susunod：SCH8O/DIN UPVC/CPVC Isang pirasong Flange Ball Valve

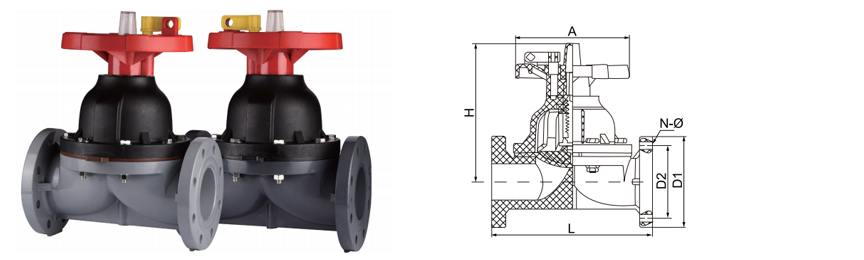

parameter aplikasyon Mga Pamantayan sa Teknikal

SIZE/NOM.		dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140
		(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)
		(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")
D1	DIN	115	140	150	165	185	200	220	254
	ANSI	108	117	128	155	178	192	229	254
	JIS	90	100	105	120	140	150	175	210
D2	DIN	85	100	110	125	145	160	180	210
	ANSI	79	89	98	121	140	152	191	216
	JIS	42.5	48.5	61	73	90	105	132	158
N-Φ	DIN	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18
	ANSI	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22
	JIS	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23
L		145	160	180	210	250	300	350	400
A		87	100	117	137	178	214	265	265
H		115	132	148	175	235	305	350	356

DIN STANDARD · ONE-PIECE CONSTRUCTION

SCH8O/DIN UPVC/CPVC Flange Diaphragm Valve

Ininhinyero para sa kinakaing unti-unti at mataas na kadalisayan na paghihiwalay ng likido. Ang one-piece flange body na may diaphragm sealing mechanism ay nag-aalis ng packing leakage at nagbibigay ng bubble-tight shut-off.

DN15-DN100

Saklaw ng Sukat

PN10 / PN16

Rating ng Presyon

-20°C hanggang 120°C

Temperatura ng CPVC

UPVC / CPVC

Mga Materyales sa Katawan

◆ Sistema ng Materyal

UPVC katawan 0-60°C · pH 2-12 · Mga pangkalahatang acid, alkalis, ultrapure na tubig

katawan ng CPVC 0-93°C · pH 1-14 · Mataas na temperatura, chlorinated media

Mga pagpipilian sa diaphragm EPDM · PTFE · FKM · Hypalon

Isang pirasong flanged na dulo bawat DIN PN10/16. Walang pagtagas sa dulo ng katawan.

◆ Mga Pangunahing Detalye

Koneksyon Integral flange, DIN 2501

Harap-harapan DIN EN 558 Serye 1

Pagsubok sa shell 1.5 × PN (tubig)

Pagsubok sa upuan 1.1 × PN (hangin o tubig)

Serbisyong vacuum 0.3 bar ganap

Operasyon Handwheel / Pneumatic / Electric

◆ Mga Bentahe ng Diaphragm Valve

Walang stem packing — zero fugitive emission potential
Paghihiwalay sa pagitan ng actuator at fluid media
Binabawasan ng streamline na daloy ng daloy ang akumulasyon ng sediment
Visual na tagapagpahiwatig ng posisyon sa handwheel
Maaaring palitan ang diaphragm nang hindi inaalis ang katawan mula sa linya
Bubble-tight shut-off sa buong hanay ng presyon

Mga Aplikasyon sa Industriya

Mga acid, alkalis, ultrapure na tubig, electronic grade water, pang-industriya na wastewater

Malakas na Kemikal at Metalurhiya

Paglipat ng sulfuric acid · HCl dosing · Mga linya ng pag-aatsara · Electroplating

High-Purity at Electronics

Semiconductor wet benches · Photovoltaic etching · Electronic grade water · Ultrapure water loops

Enerhiya at Lithium

Nuclear auxiliary cooling · Lithium brine processing · Battery chemical transfer

Life Sciences at Pagkain

Pharmaceutical WFI · Food CIP · Pagproseso ng inumin · Paggawa ng kosmetiko

Tubig at Pangkapaligiran

Pang-industriya na wastewater neutralization · Maiinom na tubig · Desalination pretreatment

Automotive at Pangkalahatang Industriya

Sirkulasyon ng e-coat · Paghuhugas ng mga bahagi · Palamig na tubig · Mga linya ng banlawan

Mga Tala sa Pag-install at Pagpapatakbo

Ang diaphragm valve ay dapat i-install sa ganap na bukas o sarado na posisyon para sa imbakan. Huwag mag-imbak na may diaphragm compressed.
Torque sequence: higpitan ang flange bolts nang pantay-pantay sa cross pattern sa 15-20 Nm depende sa DN.
Para sa slurry o crystallizing media, i-install gamit ang valve stem na pahalang upang maiwasan ang pag-iipon ng solids sa weir.
Huwag lumampas sa 1.0 m/s na bilis para sa abrasive na media upang mapahaba ang buhay ng serbisyo ng diaphragm.
Palitan ang diaphragm tuwing 2 taon o 50,000 cycle, alinman ang mauna.

Mga Kritikal na Paghihigpit

Hindi para gamitin sa oxidizing acids (nitric>15%, chromic) sa UPVC body.
Huwag sumailalim sa mabilis na pagbibisikleta ng presyon - maaaring mangyari ang pagkapagod sa diaphragm.
Iwasan ang steam sterilization sa itaas 110°C para sa CPVC na may PTFE diaphragm.
Hindi angkop para sa gaseous media sa itaas ng 2 bar nang walang kaligtasan.
Huwag paandarin ang handwheel nang lampas sa mekanikal na paghinto — ang over-compression ng diaphragm ay humahantong sa napaaga na pagkabigo.

Mga Karaniwang Isyu at Resolusyon

Isyu: Naobserbahan ang pinababang daloy ng daloy

Maaaring hindi ganap na mabawi ang dayapragm. I-verify na ang handwheel ay nakabukas sa ganap na nakabukas na posisyon (2-3 lumiliko sa unang pagtutol). Para sa mga automated valve, suriin ang actuator stroke calibration.

Isyu: Panlabas na pagtagas mula sa katawan

Suriin ang mga flange bolts para sa pagpapahinga. Retorque sa pagtutukoy. Kung magpapatuloy ang pagtagas, palitan ang flange gasket. Huwag masyadong higpitan — panganib sa pag-crack sa itaas ng 22 Nm para sa DN80 .

Isyu: Paglabas ng media kapag sarado

Pagsuot ng diaphragm o pag-atake ng kemikal. Palitan ang diaphragm ng tamang materyal. Para sa mga high-cycle na application, mag-upgrade sa PTFE-faced EPDM diaphragm.

Isyu: Mahirap na pagpapatakbo ng handwheel

Maaaring dumikit ang diaphragm sa weir dahil sa crystallization. Ilang beses na bukas/sarado ang ikot. Kung magpapatuloy, i-disassemble at linisin ang weir area. Maglagay ng silicone lubricant sa mga stem thread.
