Isang-piraso na balbula ng bola ng flange-Zheyi Pipeline (Wuhan) Co, Ltd.

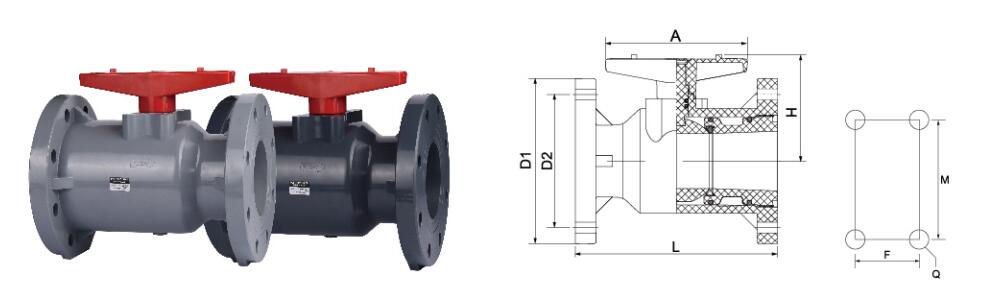

Laki/nom.		DN20	DN25 DN32 DN40			DN50	DN63	DN75	DN90	DN110	DN140 DN160
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)
		(1/2 ")	(3/4 ")	(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")
D1	Din	105	105	115	140	145	165	180	195	220	250	285
	ANSI	89	98	108	117	128	155	178	192	229	254	284
	Jis	70	75	90	100	105	120	140	150	175	210	240
D2	Din	65	75	85	100	110	125	145	160	180	210	240
	ANSI	61	70	79	89	98	121	140	152	191	216	241
	Jis	31	35	42.5	48.5	61	73	90	105	132	158	186
	Din	4-φ14	4-φ14	4-φ14	4-φ18	4-φ18	4-φ18	4-φ18	8-φ18	8-φ18	8-φ18	8-φ18
N-φ	ANSI	4-φ16	4-φ16	4-φ16	4-φ16	4-φ16	4-φ19	4-φ19	4-φ19	4-φ19	8-φ22	8-φ22
	Jis	4-φ15	4-φ15	4-φ19	4-φ19	4-φ19	4-φ19	4-φ19	8-φ19	8-φ19	8-φ23	8-φ23
L		120	120	150	160	167	178	220	250	282	360	405
A		85	90	105	115	125	137	155	176	206	345	345
H		58.2	58.2	65	85	88	98	111	128	139	195	208
F		一	一	一	一	一	一	45	45	49	49	49
M		33	33	40	52	52	70	84	84	121	121	121
Q		2 × M6	2 × M6	2 × M6	2 × m8	2 × m8	2 × m8	4 × m10	4 × m10	4 × m10	4 × m10	4 × M10 $ $

Isang-piraso na balbula ng bola ng flange Industry knowledge

Aplikasyon ng Isang-piraso na balbula ng bola ng flange Sa industriya ng kemikal: Disenyo ng Kalusugan at Mga Pagtukoy sa Kaligtasan

Ang isang-piraso flange ball valves ay malawakang ginagamit sa industriya ng kemikal at mga kaugnay na patlang dahil sa kanilang compact na istraktura, mahusay na sealing, at maginhawang operasyon. Yamang ang kemikal na media ay madalas na may malakas na kaagnasan, mataas na temperatura at mataas na presyon o mataas na kadalisayan ng kadalisayan, ang disenyo na lumalaban sa kaagnasan at mga pagtutukoy ng kaligtasan ng balbula ay mahalaga. Ang mga sumusunod ay ang mga tiyak na aplikasyon at teknikal na mga kinakailangan ng balbula na ito sa maraming mga pangunahing industriya:

1. Industriya ng Chemical (Malakas na Kapaligiran sa Kapaligiran)
Ang paggawa ng kemikal ay madalas na nagsasangkot ng kinakaing unti -unting media tulad ng mga acid, alkalis, at mga organikong solvent. Ang isang-piraso flange ball valves ay dapat gumamit ng mga materyales na lumalaban sa kaagnasan (tulad ng 316L hindi kinakalawang na asero, Hastelloy, PTFE lining, atbp.) At sumunod sa API 607 na sertipikasyon ng fireproof upang matiyak ang kaligtasan sa ilalim ng pagtagas o matinding kondisyon sa pagtatrabaho.

2. Pag -inom ng tubig (ligtas na inuming tubig)
Kapag nakikipag -ugnay ang balbula ng pag -inom ng tubig, dapat itong matugunan ang mga pamantayang sanitary tulad ng NSF/ANSI 61. Ang materyal ay karaniwang 304/316 hindi kinakalawang na asero o selyo ng EPDM upang maiwasan ang mabibigat na pag -ulan ng metal at matiyak ang kaligtasan ng kalidad ng tubig.

3. Metallurgy
Sa mataas na temperatura at maalikabok na mga kapaligiran, ang mga balbula ay kailangang magsuot at lumalaban sa init (tulad ng carbon steel carbide coating), na angkop para sa sabog na pugon ng gas at tinunaw na mga sistema ng pipeline ng metal.

4. Photovoltaic
Sa transportasyon ng polysilicon at electronic-grade kemikal, ang mga balbula ay kailangang maging ultra-high kadalisayan (electropolished inner wall) at mababang pag-ulan ng butil upang maiwasan ang kontaminasyon ng proseso ng media.

5. Nukleyar na kapangyarihan
Ang mga balbula na grade-grade ay dapat sumunod sa mga pamantayan ng ASME III, gumamit ng mga materyales na lumalaban sa radiation (tulad ng austenitic stainless steel), at pumasa sa mga pagsubok sa seismic upang matiyak ang pangmatagalang operasyon na matatag sa isla ng nukleyar.

6. Electronic Semiconductor
Sa transportasyon ng ultrapure water (UPW) at mga espesyal na gas, ang mga balbula ay kailangang maging zero-leakage (sertipikadong ISO 15848) at walang disenyo ng patay na anggulo upang maiwasan ang kontaminasyon ng butil o gas.

7. Medicine
Ang industriya ng parmasyutiko ay nangangailangan ng disenyo ng aseptiko (tulad ng pagiging tugma ng SIP/CIP), at ang materyal ay dapat sumunod sa sertipikasyon ng FDA upang maiwasan ang paglaki ng microbial. Ito ay angkop para sa mga tangke ng pagbuburo at purified system ng tubig.

8. Paggamot sa Pang -industriya
Sakop ang paglamig ng tubig at nagpapalipat -lipat na mga sistema ng tubig, ang balbula ay dapat na lumalaban sa kaagnasan ng ion ng klorido (tulad ng hindi kinakalawang na asero) at umangkop sa madalas na pagbubukas at pagsasara ng mga kondisyon.

9. Pang -industriya na Wastewater
Para sa acidic, alkali, at high-salt wastewater, ang balbula ay dapat na corrosion-resistant wear-resistant (tulad ng fluorine-lined ball valves), at ang sealing material (tulad ng PTFE) ay dapat na lumalaban sa pagtanda.

Mga pangunahing punto ng mga regulasyon sa kaligtasan
Pagpili ng materyal: Itugma ang materyal ayon sa mga katangian ng daluyan (tulad ng Hastelloy para sa acidic media at nikel na batay sa nikel para sa alkalina na media).
Teknolohiya ng Sealing: Gumamit ng Metal Seal Soft Seal Dual Design upang matiyak ang zero na pagtagas (tulad ng ISO 5208 Class VI).
Proteksyon ng Sunog at Pagsabog: Kilalanin ang mga pamantayan ng API 6FA, disenyo ng blowout-proof stem.
Sertipikasyon sa Industriya: Tulad ng NSF para sa Pag -inom ng Tubig, ASME para sa Nuclear Power, Semi F81 para sa Semiconductors, atbp.
