pasadyang ginawa SCH8O/DIN UPVC/CPVC Union Diaphragm Valve Para sa industriya ng pagkain/automotiko/elektronik
SCH8O/DIN UPVC/CPVC Union Diaphragm Valve

SCH8O/DIN UPVC/CPVC Union Diaphragm Valve

Ang joint diaphragm valve ay isang mahusay na fluid control device na malawakang ginagamit sa mga industriya tulad ng pagpoproseso ng kemikal, mga parmasyutiko, pagproseso ng pagkain, at paggamot ng tubig. Dinisenyo ito para maghatid ng performance ng sealing, na tinitiyak ang kaligtasan at kalinisan ng medium.

Ang pangunahing tampok ng magkasanib na balbula ng diaphragm ay ang natatanging istraktura ng diaphragm nito. Ang disenyong ito ay hindi lamang epektibong naghihiwalay sa katawan ng balbula mula sa medium, na pumipigil sa pagtagas at kontaminasyon, ngunit nagbibigay-daan din sa tumpak na kontrol sa daloy. Madaling maisaayos ng mga user ang daloy ng likido gamit ang simpleng manual o electric operation upang matugunan ang mga pangangailangan ng iba't ibang proseso.

Madaling i-install at mapanatili ang balbula, nilagyan ng mga karaniwang flanges ng koneksyon na angkop para sa iba't ibang mga sistema ng tubo. Bukod pa rito, isinasaalang-alang ng disenyo nito ang kadalian ng paglilinis, na ginagawa itong perpekto para sa mga application na nangangailangan ng mataas na pamantayan sa kalinisan.

Makipag-ugnayan sa Amin

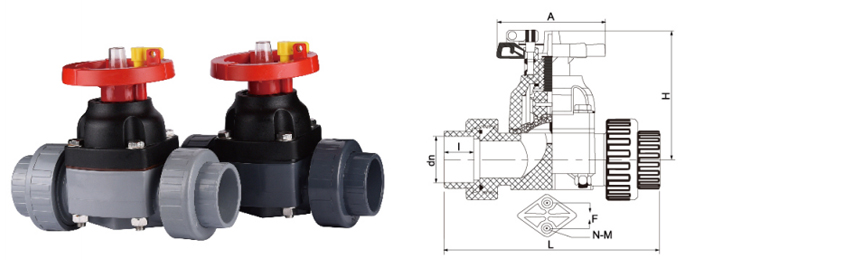

parameter aplikasyon Mga Pamantayan sa Teknikal
  • SakoZE/NOM.

    dn20

    dn25

    dn32

    dn40

    dn50

    dn63

    (DN15)

    (DN20)

    (DN25)

    (DN32)

    (DN40)

    (DN50)

    (1/2")

    (3/4")

    (1")

    (1-1/4")

    (1-1/2")

    (2")

    d1

    DIN

    20.3

    25.3

    32.3

    40.3

    50.3

    63.3

    ANSI

    21.51

    26.87

    33.62

    42.4

    48.45

    60.65

    JIS

    22.4

    26.45

    32.56

    38.63

    48.73

    56.82

    d2

    DIN

    20.1

    25.1

    32.1

    40.1

    50.1

    63.1

    ANSI

    21.25

    26.6

    33.3

    42.06

    48.18

    60.27

    JIS

    21.75

    25.7

    31.71

    37.67

    47.76

    55.77

    L

    142

    162

    175

    196

    227

    272

    H

    90

    95

    105

    125

    145

    172

    A

    77

    77

    87

    100

    117

    137

    I

    22

    22

    22

    26

    32

    39

    N-M

    2-M6

    2-M6

    2-M6

    2-M8

    2-M8

    2-M8

    F

    25

    25

    25

    36

    36

    45

DIN UNION END · DIAPHRAGM ISOLATION
SCH8O/DIN UPVC/CPVC Union Diaphragm Valve
Ang disenyo ng koneksyon ng unyon ay nagbibigay-daan sa mabilis na pag-alis mula sa pipeline nang hindi nakakagambala sa katabing piping. Ang mekanismo ng sealing ng diaphragm ay nagbibigay ng kumpletong paghihiwalay sa pagitan ng mekanismo ng likido at actuator.
DN15-DN100 Saklaw ng laki
PN10/PN16 Klase ng presyon
0-93°C Saklaw ng pagpapatakbo ng CPVC
Pagtatapos ng unyon Mabilis na pagpapanatili
01
Koneksyon ng Unyon
Ang sinulid na union nut ay nagbibigay-daan sa pagtanggal ng valve body sa ilang segundo. Walang kinakailangang flange bolts o pipe realignment para sa pagpapalit o inspeksyon ng diaphragm.
02
Diaphragm Sealing
Ang flexible na diaphragm ay lumilikha ng weir-type na sealing. Ang media contact ay katawan at dayapragm sa ibabang ibabaw lamang — walang packing, walang stem seal leakage.
03
Mga Pagpipilian sa Materyal
UPVC katawan para sa pangkalahatang serbisyo ng kemikal. CPVC body para sa mataas na temperatura at chlorinated media hanggang 93°C.
Teknikal na Profile
Mga materyales sa katawan
UPVC (0-60°C) · CPVC (0-93°C)
Mga pagpipilian sa diaphragm
EPDM · PTFE-faced EPDM · FKM · CSM
Pamantayan ng unyon
DIN o ASTM female thread / solvent socket
Rating ng presyon
PN10 (UPVC) · PN16 (CPVC) sa 20°C
Presyon ng pagsubok sa upuan
1.1 × PN (air bubble-tight)
Tapusin ang mga uri ng koneksyon
Socket · May sinulid (NPT/BSPT) · Flanged adapter
Mga Aplikasyon sa Industriya
Pagproseso ng kemikal Metalurhiya Photovoltaic Nuclear auxiliary Pagkuha ng lithium Electronics / Semiconductor Pagkain at inumin Pharmaceutical Pintura ng sasakyan Pang-industriya na paggamot ng tubig
Pinangangasiwaan ang media
Mga acid · Alkalis · Ultrapure na tubig · Electronic grade water · Maiinom na tubig · Industrial wastewater · Mga solusyon sa brine
Mekanismo ng pagbubuklod
Mga katangian ng pagganap ng diaphragm
1
Bubble-tight shut-off — Tinitiyak ng disenyo ng Weir ang positibong sealing kahit na may mga particulate na nakasuspinde
2
Zero stem leakage — Walang dynamic na seal sa pagitan ng fluid at atmosphere
3
Inline replaceable — Ang disenyo ng unyon ay nagbibigay-daan sa pagbabago ng diaphragm nang hindi inaalis ang valve body mula sa pipeline
4
Visual position indicator — Ang handwheel ay nagpapakita ng open/closed status sa layo
Data ng dimensyon at pag-order
DN (mm)
15 · 20 · 25 · 32 · 40 · 50 · 65 · 80 · 100
L (harapan)
DIN EN 558 Serye 1
Max torque (handwheel)
10 Nm (DN15-50) · 18 Nm (DN65-100)
Vacuum na rating
0.3 bar absolute (EPDM diaphragm)
Mga alituntunin sa pag-install
  • Gumamit ng thread sealant sa mga male thread lamang — iwasan ang pagkakadikit ng sealant sa diaphragm
  • Suportahan ang piping sa loob ng 300 mm ng unyon connection para maiwasan ang bending stress
  • Para sa mga pahalang na linya, i-install gamit ang stem vertical para mabawasan ang sediment deposition sa weir
  • Huwag gamitin bilang end-of-line valve na walang suporta sa ibaba ng agos
  • Ang mga pneumatic actuator ay nangangailangan ng sinala, lubricated na hangin sa 4-6 bar
Mga kritikal na limitasyon sa pagpapatakbo
  • Huwag lumampas sa rating ng temperatura ng diaphragm — EPDM max 80°C, PTFE max 120°C
  • Hindi na-rate para sa steam sterilization na higit sa 100°C
  • Iwasan ang mabilis na pagbabagu-bago ng presyon na lampas sa 1 bar/segundo
  • Hindi angkop para sa gaseous chlorine o concentrated nitric acid na may UPVC body
  • Huwag paandarin ang handwheel nang lampas sa mekanikal na paghinto (humigit-kumulang 2.5 pagliko mula sarado hanggang bukas)
Patnubay sa pag-troubleshoot ng field
▶ Ang balbula ay hindi ganap na sumasara
Ang dayapragm ay maaaring naunat o namamaga ng kemikal. Palitan ang diaphragm. Para sa PTFE-faced diaphragms, tingnan kung may cold flow deformation sa weir contact area.
▶ Paglabas mula sa union nut
Higpitan ang union nut sa pamamagitan ng kamay at 1/4 na pagliko gamit ang strap wrench. Huwag higpitan nang husto — maaaring mangyari ang pagkirot ng sinulid. Suriin ang O-ring o flat gasket sa loob ng unyon.
▶ Matigas na pag-ikot ng handwheel
Maaaring nakadikit ang diaphragm sa weir dahil sa crystallized media. I-flush gamit ang compatible na solvent. Lagyan ng silicone grease ang mga stem thread — huwag gumamit ng petroleum grease.
▶ Nabawasan ang daloy sa bukas na posisyon
Maaaring hindi ganap na mabawi ang handwheel. Lumiko ng counterclockwise 2-3 karagdagang pagliko. Kung walang pagpapabuti, siyasatin kung may mga debris na nakulong sa ilalim ng diaphragm.
