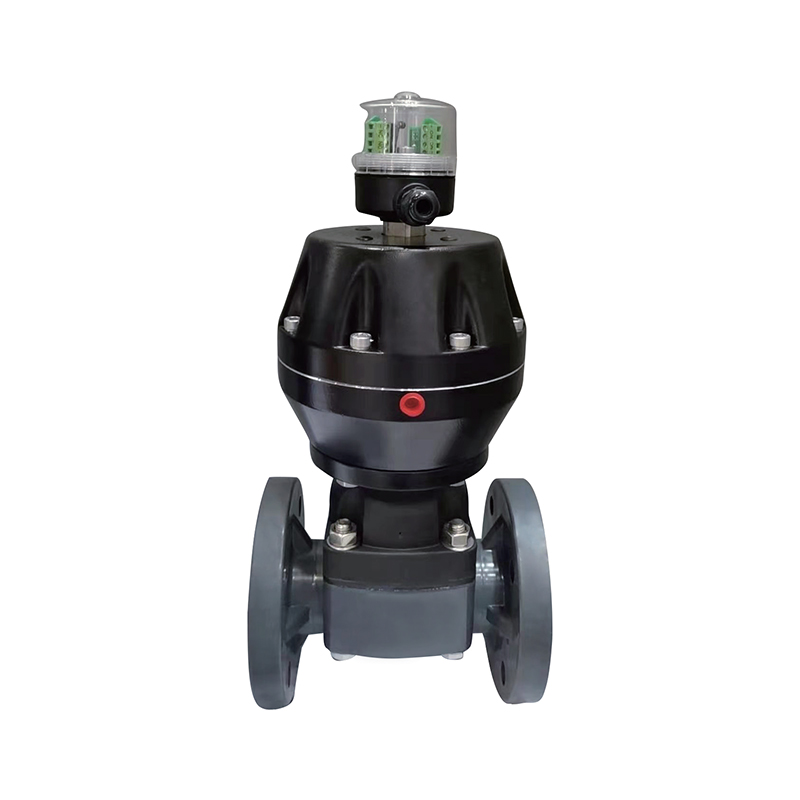

SCH8O/DIN Pneumatic UPVC Flange Diaphragm Valve

Ang pneumatic UPVC flange diaphragm valve ay ginawa mula sa materyal na UPVC, na lumalaban sa malalakas na acids at alkalis at hindi kinakalawang o sukat, na ginagawa itong angkop para sa paghawak ng iba't ibang corrosive media. Ang katawan ng balbula ay may compact na istraktura, magaan ang timbang, at madaling i-install at mapanatili, na binabawasan ang pagkarga sa sistema ng tubo. Tinitiyak ng istraktura ng diaphragm ang mahigpit na seal, na epektibong pinipigilan ang pagtagas ng media at tinitiyak ang ligtas at matatag na operasyon ng system. Ang pneumatic control ay nagbibigay-daan sa mabilis na paglipat, tumutugon na operasyon, at madaling remote control at automation. Sumusunod ang materyal sa mga pambansang pamantayan sa kalinisan, na ginagawa itong angkop para sa mga aplikasyon ng pagkain at parmasyutiko na nangangailangan ng mataas na pamantayan sa kalinisan.

Makipag-ugnayan sa Amin

Nakaraang：SCH8O/DIN UPVC/CPVC Labcock Ball Valve
Susunod：SCH8O/DIN Pneumatic UPVC Double Driven Diaphragm Valve

parameter aplikasyon Mga Pamantayan sa Teknikal

Gumagamit ito ng corrosion-resistant valve body at corrosion-resistant diaphragm, walang stuffing box structure, ang throttling element ay elastic diaphragm, at ang flow channel ng valve body ay makinis. Samakatuwid, ang pneumatic membrane diaphragm valve ay may mga pakinabang ng mababang stress, malaking daloy, walang panlabas na pagtagas, kaginhawahan, pagiging maaasahan, at pag-iwas sa sunog at pagsabog. Malawak itong naaangkop sa mahinang acid, mahinang alkali, mahinang kaagnasan, mataas na lagkit, naglalaman ng mga particle at regulasyon ng Daloy na may hibla at nakakalason at hindi nakakadumi na media.

HINDI	Pangalan	materyal
1	Katawan	UPVC
2	Takpan	UPVC
3	Dayapragm	EPDM F46
4	Disc	UPVC
5	Silindro	Aluminyo haluang metal
6	Piston	Aluminyo haluang metal
7	stem	Hindi kinakalawang na asero 304 / 45#
8	Mode ng koneksyon	Flange

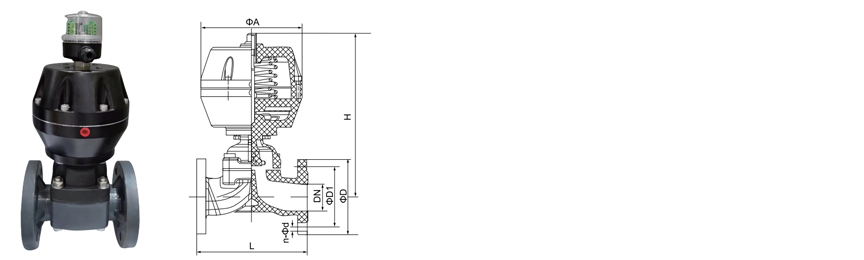

SIZE/NOM.			dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140	dn160	dn225
			(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)
			(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	480	(8")
DIN ANSI JIS	L		125	135	145	150	180	210	250	300	350	400	280	570
	D		95	105	115	135	145	160	180	195	215	245	240	335
	D1	HG	65	75	85	100	110	125	145	160	180	210	240	295
		JIS	70	75	90		105	120	140	150	175	210	240	290
		DIN	65	75	85		110	125	145	160	180	210	240	295
		ANSI	60	70	80		100	120	140	152	190	216	8	298
	n		4	4	4	4	4	4	4	8	8	8	23	8
	Φd		14	14	14	18	18	18	18	18	18	18	370	23
	A		110	110	110	140	170	170	200	230	260	310		490
	H		15	220	225	240	285	307	327	390	470	637
	Timbang ng balbula (KG)		2	2.3	2.5	3	5	8	13	16	24	30

SCH80 / DIN · PNEUMATIC · FLANGED

Pneumatic UPVC Flange Dayapragm Valve

Uri ng weir · Packless · Flanged DIN PN10 · PN10 rated

Ang SCH8O/DIN Pneumatic UPVC Flange Diaphragm Valve ay isang pneumatically operated shut-off valve para sa mga pang-industriyang pipeline na humahawak ng mga corrosive na likido, napakalinis na tubig, at wastewater. Ang katawan ay unplasticized polyvinyl chloride na may integrally flanged dulo na drilled sa DIN PN10, na nagpapahintulot sa direktang bolting sa karaniwang flanged piping na walang mga adapter. Ang isang nababaluktot na diaphragm na nakakapit sa pagitan ng katawan at bonnet ang bumubuo sa tanging gumagalaw na hadlang, kaya ang medium ng proseso ay hindi nakikipag-ugnayan sa stem, actuator, o atmospera. Dahil walang dynamic na stem seal, ang disenyo ay nag-aalis ng packing leakage path. Ang weir geometry ay nagbibigay ng isang straight-through na landas ng daloy kapag bukas at nagsasara nang positibo laban sa mga nasuspinde na solid. Ang balbula ay ibinibigay para sa OEM integration, EPC procurement, at plant automation projects na nangangailangan ng flanged thermoplastic isolation na may pneumatic actuation.

DN15–DN100 Nominal na laki

PN10 Klase ng presyon

0–60°C Serbisyo ng UPVC

4–6 bar Supply ng hangin

Integraly Flanged Body

Ang mga flange ay hinuhubog bilang bahagi ng katawan sa halip na sinulid. Ito ay nag-aalis ng sinulid na joint mula sa pressure boundary at direktang tumutugma sa DIN PN10 drilling.

Packless Sealing

Ang diaphragm ay naghihiwalay ng media mula sa stem at actuator. Walang packing gland, kaya nakadepende ang fugitive emission control sa diaphragm kaysa sa pagsasaayos ng glandula.

Solids Tolerance

Idiniin ng pagsasara ng weir ang diaphragm laban sa nakataas na upuan sa halip na i-trap ang mga particle sa malapit na clearance gap, kaya hindi pinipigilan ng mga suspendido na solido ang shut-off.

Mapapalitan na Diaphragm

Ang diaphragm ay isang bahagi ng pagsusuot ng serbisyo. Ito ay pinapalitan sa pamamagitan ng pag-alis ng bonnet habang ang katawan ay nananatiling naka-bold sa linya, na nililimitahan ang shutdown sa line isolation.

Konstruksyon ng balbula

Materyal sa katawan UPVC, ASTM D1784

Uri ng katawan Uri ng weir, straight-through

Tapusin ang koneksyon Integral flange, DIN PN10, DIN 2501

Harap-harapan DIN EN 558 Serye 1

Mga pagpipilian sa diaphragm EPDM · PTFE-faced EPDM · FKM

Sanggunian sa disenyo DIN EN 16139 · ISO 21787

Aktuasyon at Kontrol

Uri ng actuator Uri ng pneumatic, piston o diaphragm

Supply ng hangin 4–6 bar, sinala at tuyo

Function Karaniwang sarado · Karaniwang bukas · Dobleng pagkilos

Kontrolin ang interface Solenoid valve, 3/2 o 5/2 na paraan

Feedback Opsyonal ang mga switch ng limitasyon sa posisyon

Mga accessories Air filter regulator · Manu-manong override

Diaphragm Selection Matrix

Diaphragm Kaangkupan ng media Temp na kisame Sanggunian sa buhay ng ikot

EPDM Mga acid, alkalis, asin, tubig na maiinom, wastewater 60°C Mataas

PTFE-faced EPDM Malakas na acids, solvents, high-purity media 60°C Katamtaman

FKM Mga ahente ng oxidizing, hydrocarbons, chlorinated media 60°C Katamtaman

Dapat kumpirmahin ang pagpili ng diaphragm laban sa medium ng proseso, konsentrasyon, at temperatura ng pagpapatakbo bago ilabas ang order. Ang UPVC body ceiling ang namamahala sa rating ng pagpupulong.

Saklaw ng Industriya at Proseso ng Media

Kemikal at Metalurhiya Acid at alkali transfer, dosing lines, pickling circuits, reagent feed

Photovoltaic at Lithium Pag-ukit ng sirkulasyon ng paliguan, paglilipat ng electrolyte, paghawak ng brine at reagent

Nuclear at Power Auxiliary Mga pantulong na paglamig na loop, demineralized na tubig, mga linya ng pag-iiniksyon ng kemikal

Electronic Semiconductor Ultrapure water distribution, electronic grade water, wet bench supply

Pagkain at Parmasyutiko Maiinom na tubig, purified water, CIP supply at return loops

Automotive at Industrial na Tubig Paghuhugas ng mga bahagi, sirkulasyon ng pintura, neutralisasyon ng wastewater sa industriya

Mga Kinakailangan sa Komisyon

Kumpirmahin ang flange drilling pattern, nominal size, at diaphragm material laban sa piping isometric bago ilabas ang delivery.
Gumamit ng mga full-face gasket sa parehong flange face at torque bolts sa cross pattern sa halagang nakasaad para sa partikular na nominal na laki.
I-verify ang presyon ng suplay ng hangin sa inlet ng actuator sa ilalim ng mga kondisyon ng daloy; ang nakasaad na hanay ay 4–6 bar sa balbula.
I-install nang patayo ang valve stem kung posible, at kumpirmahin ang oryentasyon ng weir na may kaugnayan sa direksyon ng daloy.
Kumpletuhin ang isang buong open-close na stroke sa pneumatically at kumpirmahin na ang posisyon ng pagkabigo ay tumutugma sa kinakailangan sa kaligtasan ng halaman.
Itala ang petsa ng pag-install ng diaphragm sa tag ng pagpapanatili para sa pagsubaybay sa cycle-life.

Mga Limitasyon ng Application

Ang UPVC body service ceiling ay 60°C. Huwag lumampas sa halagang ito kahit na lumalabas na mas mataas ang rating ng diaphragm.
Ang rating ng presyon ay PN10 sa ambient temperature; derate ayon sa nai-publish na curve ng pressure-temperature.
Hindi inilaan para sa steam service o para sa mabilis na thermal cycling duty.
Huwag gumamit ng concentrated oxidizing acid tulad ng nitric acid na higit sa 15% sa isang UPVC body.
Supply ng hangin must be dry and oil-free where FKM diaphragms are fitted; lubricated air may affect diaphragm life.
Ang flange bolt torque sa itaas ng tinukoy na halaga ay maaaring pumutok sa thermoplastic body, lalo na sa DN80 at mas mataas.
Ang panlabas na pag-install ay nangangailangan ng UV stabilization ng katawan o isang panlabas na proteksiyon na patong.

Mga Tanong sa Pagkuha at Engineering

Anong pamantayan ng flange ang ginagamit sa balbula na ito?

Ang katawan ay binibigyan ng integral flanges na na-drill sa DIN 2501 PN10. Sinasaklaw nito ang karaniwang European at metric piping standard. Kumpirmahin ang mating flange standard sa kasalukuyang linya bago ilabas ang order; Ang pagbabarena ng ANSI ay hindi pamantayan sa pagsasaayos na ito at mangangailangan ng hiwalay na pagsasaayos.

Anong impormasyon ang kinakailangan upang makapag-isyu ng isang panipi?

Magbigay ng nominal na laki, materyal ng dayapragm, presyon ng suplay ng hangin, kinakailangang posisyon ng pagkabigo, medium at konsentrasyon ng proseso, temperatura ng pagpapatakbo, at pamantayan ng mating flange. Ang dami at iskedyul ng paghahatid ay kinakailangan para sa komersyal na pagsusuri. Kung saan pinapalitan ng balbula ang isang umiiral na yunit, dapat na nakasaad ang face-to-face na dimensyon at bolt circle ng kasalukuyang balbula.

Gaano kadalas dapat palitan ang diaphragm?

Ang mga pagitan ng pagpapalit ay nakasalalay sa dalas ng pag-ikot, pagiging agresibo ng media, at temperatura ng pagpapatakbo. Sa tuluy-tuloy na chemical dosing duty, ang isang nakaplanong pagpapalit na pagitan ay itinakda mula sa cycle-life data para sa partikular na diaphragm compound. Dapat suriin ang diaphragm sa bawat naka-iskedyul na window ng pagpapanatili anuman ang bilang ng cycle, at palitan kung may nakikitang deformation, pamamaga, o pagkawala ng sealing sa weir.

Ibinibigay ba ang mga sertipiko ng materyal at pagsubok?

Ang mga certificate of conformity na tumutukoy sa DIN EN 16139, ISO 21787, at ASTM D1784 ay ibinibigay bilang pamantayan. Ang mga ulat ng materyal sa antas ng batch, mga talaan ng pagsubok sa shell at seal, at mga test sheet ng actuator function ay magagamit kapag hiniling para sa mga pakete ng dokumentasyon ng proyekto.

Maaari bang ibigay ang balbula para sa slurry o solids-bearing media?

Ang weir-type na diaphragm na disenyo ay pinahihintulutan ang mga nasuspinde na solid na mas mahusay kaysa sa mga disenyo ng bola o butterfly dahil ang pagsasara ay hindi nakadepende sa isang close-clearance na upuan. Ang mga nakasasakit na solid ay nagpapabilis sa pagkasira ng diaphragm, kaya dapat na tukuyin ang isang reinforced compound at isang mas maikling nakaplanong kapalit na agwat. Kumonsulta sa pabrika sa pamamahagi ng laki ng butil at konsentrasyon ng solids para sa isang partikular na rekomendasyon.

Kumpanya

Zheyi Pipeline (Wuhan) Co, Ltd.

ZHEYI Group oo Tsina SCH8O/DIN Pneumatic UPVC Flange Diaphragm Valve Para sa industriya ng pagkain/automotiko/elektronik tagapagtustos at pasadyang ginawa SCH8O/DIN Pneumatic UPVC Flange Diaphragm Valve Para sa industriya ng pagkain/automotiko/elektronik pabrika. Kami ay itinatag noong 2007, na nakatuon sa pananaliksik at pagpapaunlad, pagmamanupaktura, pagbebenta at serbisyo ng CPVC at UPVC na mga pang-industriyang tubo. Ang kumpanya ay nakakuha ng ilang mga sertipikasyon, kabilang ang espesyal na lisensya sa produksyon ng kagamitan, ang Zhejiang Province na may kaugnayan sa tubig na lisensya sa kalinisan ng produkto, ang IS09001 na sertipikasyon ng sistema ng pamamahala ng kalidad, ang sertipikasyon ng sistema ng pamamahala sa kapaligiran ng IS014001, at ang sertipikasyon ng sistema ng pamamahala sa kalusugan at kaligtasan ng trabaho sa IS045001. Ang kumpanya ay may higit sa 50 independiyenteng mga karapatan sa intelektwal na ari-arian at self-operated na mga karapatan sa pag-import at pag-export. Upang makapagbigay ng sari-saring produkto at mas mahusay na serbisyo, ipinakilala ng kumpanya ang advanced na teknolohiya, kagamitan sa tooling, at natatanging mga hilaw na materyales at sistema ng pamamahala mula sa Germany at United States. Sa paglipas ng mga taon, ang aming mga produkto ay malawakang ginagamit sa pipeline na transportasyon ng mga acid at alkali na likido, ultrapure na tubig, inuming tubig, electronic grade purong tubig, at pang-industriyang wastewater sa kemikal, metalurhiko, photovoltaic, nuclear power, lithium battery, electronic semiconductor, pagkain, gamot, sasakyan, pang-industriya na paggamot ng tubig at iba pang mga industriya. Sa kasalukuyan, ang ZHEYI Group ay nagtatag ng higit sa 30 mga kumpanya ng pagbebenta sa buong bansa, at lahat ng uri ng mga produkto ay ini-export sa Europa, Amerika, Timog-silangang Asya at iba pang mga bansa at rehiyon, at lubos na pinapaboran ng mga domestic at dayuhang customer.

Sertipiko ng karangalan

Balita

Mga Valve ng UPVC at CPVC: Mas Mahusay na Pagkontrol sa Da...
Nov 03,2026
Ang unang senyales na ang linya ng kemikal ay nawawalan ng kontrol ay bihirang isang pagsabog na tubo. Ito ay isang balbula na umiikot pa rin ngunit hindi na sumasara, o isang hawakan na ngayon ay nangangailang...
matuto pa
Paano Tinitiyak ng Mga Manufacturer ng CPVC Fittings ang K...
Oct 30,2026
Ang isang chlorinated polyvinyl chloride (CPVC) fitting na pumasa sa isang visual check ay maaari pa ring mabigo sa unang mainit na linya ng kemikal kung ang compound ay nasira sa panahon ng paghubog, kung ang sock...
matuto pa
Threaded vs Socket Schedule 80 CPVC Fittings: Aling Pinags...
Oct 28,2026
Threaded o Socket: Dalawang Paraan para Sumali sa Iskedyul 80 CPVC Karaniwang lumalabas ang tanong pagkatapos maitakda na ang spec ng pipe. Pinipili ng plant engineer o maintenance supervisor ang Schedule 80 ...
matuto pa

Mag-iwan ng mensahe

Mahigpit na kontrol sa kalidad

Ang ZHEYI Group ay sumusunod sa prinsipyo ng "kalidad muna", gumagamit ng internasyonal na advanced na kagamitan at mataas na kalidad na mga hilaw na materyales, mahigpit na kinokontrol ang bawat link ng produksyon, at nakatuon sa pagbibigay ng mga produktong pipeline na may mahusay na pagganap at katangi-tanging hitsura.

Ginagamit ng kumpanya ang pinaka-advanced na kagamitan sa produksyon at mga de-kalidad na materyales, kabilang ang Sekisui ng Japan at Lubrizol ng Estados Unidos. Ang "ZHEYI" ay perpektong pinagsama ang katangi-tanging teknolohiya ng produksyon sa propesyonal na pamamahala, at ang bawat produkto ay sumasailalim sa mahigpit na kontrol sa kalidad - mula sa produksyon, inspeksyon hanggang sa huling paghahatid, na tinitiyak ang perpektong kumbinasyon ng hitsura at paggana.
Pagsubok sa pagganap ng katumpakan

Sa ZHEYI, ang bawat produkto ay meticulously crafted, hindi lamang tumutuon sa katangi-tanging aesthetic disenyo, ngunit din palaging nakatuon sa mahusay na intrinsic na kalidad. Tinitiyak ng mahigpit na pagsubok sa pagganap na mapanatili ng produkto ang katatagan at tibay kahit sa ilalim ng malupit na mga kondisyon.:

● Pagsusuri sa densidad: Sinusukat ang density ng materyal upang matiyak ang pagkakapareho at katatagan ng mga istruktura.
● Pagsusuri ng temperatura ng paglambot ng Vicat: sinusuri ang antas ng paglambot ng mga materyales sa ilalim ng mga kondisyon ng mataas na temperatura upang matiyak ang kakayahan ng produkto na labanan ang pagpapapangit sa iba t ibang kapaligiran.
● Pagsusuri sa oven: ginagaya ang pangmatagalang paglaban sa init at bini-verify ang kakayahan ng produkto na makatiis sa mataas na temperatura sa mahabang panahon.
● Pagsusuri ng hydrostatic: Suriin ang lakas ng mga tubo sa ilalim ng mga kondisyon ng mataas na presyon upang matiyak ang kaligtasan at pagiging maaasahan ng produkto.
● Drop hammer impact test: Subukan ang impact resistance ng produkto sa panahon ng transportasyon, pag-install at pang-araw-araw na paggamit.

SCH8O/DIN Pneumatic UPVC Flange Diaphragm Valve Kaalaman sa industriya

niyumatik UPVC flange diaphragm valve kumpara sa iba pang mga balbula: mga pakinabang sa pagkontrol ng likido sa mga pangunahing industriya

Sa mga sistema ng pagkontrol ng likido sa industriya, ang mga pneumatic na UPVC flange diaphragm valve ay nagpakita ng mga makabuluhang pakinabang sa maraming pangunahing lugar dahil sa kanilang natatanging istraktura at mga katangian ng materyal, lalo na sa kinakaing unti-unti na media, mga kinakailangan sa mataas na kadalisayan at malupit na mga kondisyon sa pagtatrabaho. Sa kabaligtaran, ang mga tradisyonal na balbula (tulad ng mga ball valve, butterfly valve, gate valve, atbp.) ay maaaring may mga kakulangan sa sealing, corrosion resistance o mga gastos sa pagpapanatili. Ang sumusunod ay isang paghahambing ng mga pangunahing pakinabang at aplikasyon nito sa iba't ibang industriya:

1. Ligtas na Tubig na Iniinom at Tubig na Iniinom
Mga Bentahe: Ang materyal na UPVC ay hindi nakakalason at nakakatugon sa mga pamantayan sa kalinisan. Pinipigilan ng disenyo ng diaphragm ang pagdikit sa pagitan ng medium at metal na mga bahagi upang maiwasan ang pangalawang kontaminasyon.

Paghahambing: Ang mga metal valve ay madaling kalawang, ang mga fluorine-lined valve ay mahal, at ang UPVC diaphragm valves ay parehong matipid at ligtas.

2. Metalurhiya
Mga Bentahe: Lumalaban sa acids, alkalis at corrosive chemical media (tulad ng electroplating liquids at pickling wastewater), ang corrosion resistance ng UPVC valve body ay mas mahusay kaysa sa ordinaryong carbon steel valves.
Paghahambing: Ang upuan ng ball valve ay madaling masusuot ng mga particle, at ang diaphragm valve ay may dead angle structure na kayang tiisin ang mga likidong naglalaman ng mga impurities.

3. Photovoltaic at Electronic Semiconductor
Mga Bentahe: Ultra-high purity fluid control, walang panganib ng metal ion precipitation, at pneumatic drive para maiwasan ang lubricating oil pollution.
Paghahambing: Ang mga butterfly valve ay may mahinang pagganap ng sealing, at ang mga UPVC diaphragm valve ay mas angkop para sa ultra-pure water at mga sistema ng paghahatid ng kemikal.

4. Kapangyarihang Nuklear
Mga Bentahe: Ang mahigpit na mga kinakailangan sa anti-leakage, ang double-layer na sealing na istraktura ng diaphragm valve ay maaaring makayanan ang radioactive media, at ang UPVC ay lumalaban sa radiation aging.
Paghahambing: Ang pag-pack ng balbula ng gate ay madaling tumagas, at ang mga balbula ng diaphragm ay mas ligtas na mapanatili.

5. Gamot
Mga Bentahe: Nakakatugon sa mga pamantayan ng GMP, ang panloob na dingding ng katawan ng balbula ay makinis at walang nalalabi, at angkop para sa mga sterile na likido (tulad ng likidong gamot, tubig para sa iniksyon).
Paghahambing: Ang mga tradisyonal na balbula ay may maraming patay na anggulo para sa paglilinis, at ang mga balbula ng diaphragm ay maaaring linisin online sa pamamagitan ng CIP/SIP.

6. Industrial Water Treatment at Wastewater
Mga Bentahe: Lumalaban sa malalakas na oxidant tulad ng chlorine at ozone, tinitiyak ng flange connection ang sealing sa ilalim ng mga kondisyon ng mataas na presyon, na angkop para sa paggamot ng dumi sa alkantarilya at mga RO system.
Paghahambing: Ang mga butterfly valve ay karaniwang ginagamit sa mababang presyon at mataas na daloy, ngunit ang mga diaphragm valve ay may mas mahabang buhay sa corrosive media.

Buod ng mga pangunahing pakinabang
Zero leakage: Ang disenyo ng diaphragm ay ganap na naghihiwalay sa medium at sa valve stem upang maalis ang panganib ng pagtagas.
Ang hari ng corrosion resistance: Ang UPVC valve body ay mas maaasahan kaysa sa mga metal valve sa acid, alkali at asin na kapaligiran.
Mababang pagpapanatili: Walang kumplikadong mekanikal na istraktura, ang diaphragm lamang ang kailangang palitan nang regular upang mabawasan ang mga gastos sa downtime.
Malinis at ligtas: Walang polusyon, walang patay na sulok, nakakatugon sa mataas na kadalisayan at mga kinakailangan sa kalinisan.
