pasadyang ginawa SCH8O/DIN UPVC/CPVC Labcock Ball Valve Para sa industriya ng pagkain/automotiko/elektronik

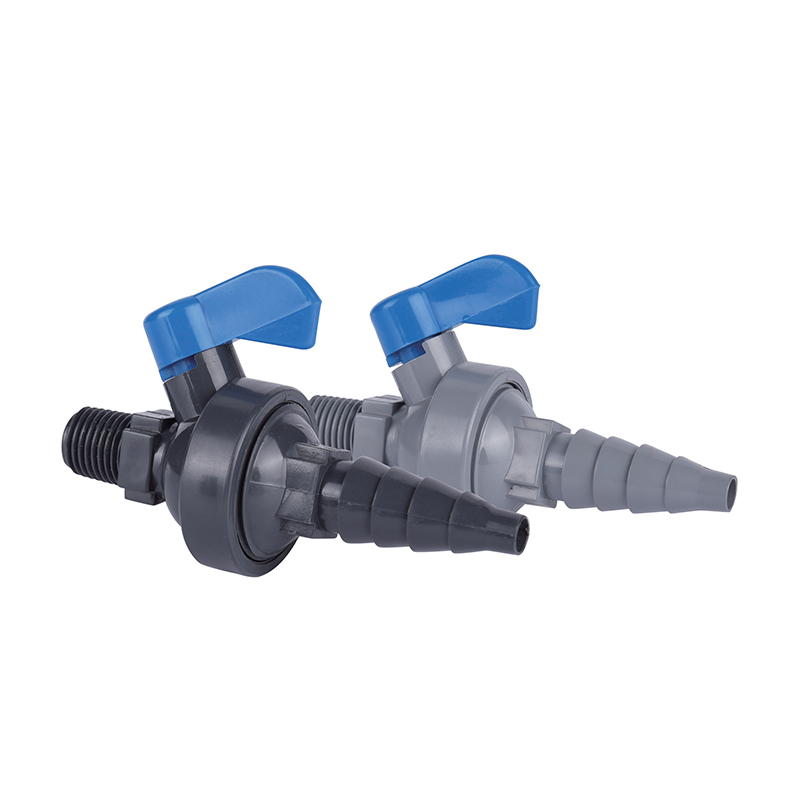

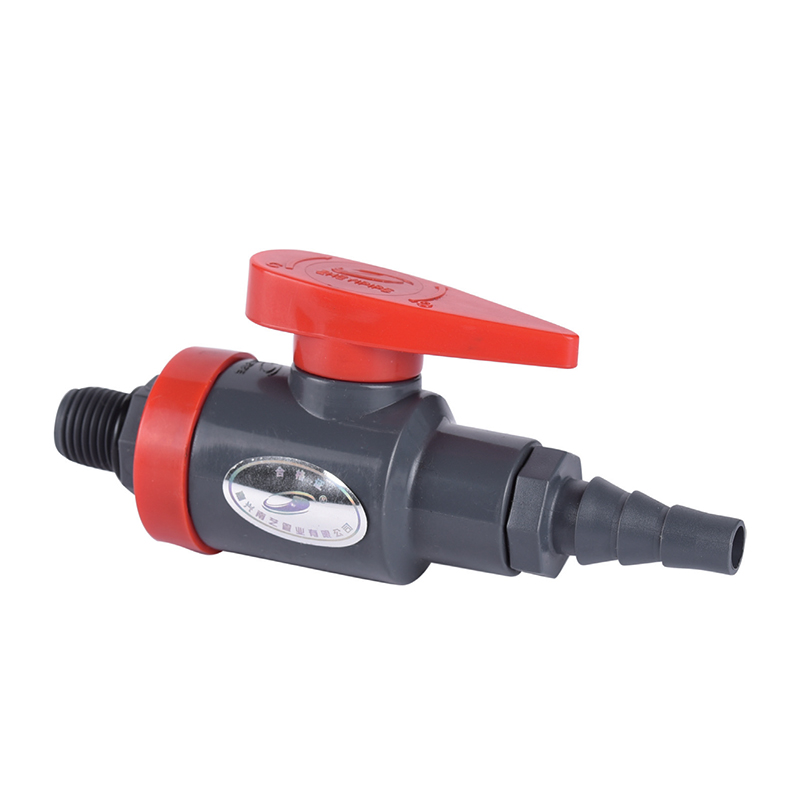

SCH8O/DIN UPVC/CPVC Labcock Ball Valve

SCH8O/DIN UPVC/CPVC Labcock Ball Valve

Ang Labcock ball valve ay isang high-performance valve na malawakang ginagamit sa mga industriya tulad ng langis, kemikal, kapangyarihan, at paggamot ng tubig. Ang pangunahing bahagi nito ay isang rotatable ball na kumokontrol sa daloy ng likido sa pamamagitan ng pagsasaayos ng anggulo nito.

Ang ibabaw ng sealing ng balbula ay sumasailalim sa espesyal na paggamot upang mapanatili ang pagganap ng sealing kahit na pagkatapos ng matagal na paggamit, na binabawasan ang panganib ng pagtagas. Ito ay angkop para sa iba't ibang fluid media, kabilang ang tubig, langis, at mga gas.

Makipag-ugnayan sa Amin
  • SCH8O/DIN UPVC/CPVC Labcock Ball Valve
  • SCH8O/DIN UPVC/CPVC Labcock Ball Valve
Nakaraang：Walang nakaraang produkto
Susunod：SCH8O/DIN Pneumatic UPVC Flange Diaphragm Valve
parameter aplikasyon Mga Pamantayan sa Teknikal
SCH80 / DIN · LABCOCK · COMPACT ISOLATION
UPVC / CPVC Labcock Ball Valve
Panel mount · Compact body · Buong port · PTFE na nakaupo
Ang SCH80/DIN UPVC/CPVC Labcock Ball Valve ay isang compact quarter-turn isolation valve para sa small-bore fluid lines sa laboratoryo, instrumentation, at sampling circuit. Ang katawan ay hinuhubog sa UPVC o CPVC sa ASTM SCH80 at DIN dimensional na mga pamantayan, at ang full-port na bola ay nagbibigay ng walang harang na daloy sa nominal na butas. Ang PTFE seat set ay naghahatid ng shut-off laban sa mga acid, alkalis, salts, at high-purity na tubig. Ang compact body ay tumatanggap ng panel mounting, na nagpapahintulot sa balbula na maayos sa pamamagitan ng isang panel ng instrumento o sa dingding ng enclosure ng kagamitan na may hawakan at saksakan na naa-access mula sa harap. Sinasaklaw ng mga sinulid at hose-barb na mga kumpigurasyon sa dulo ang tubing at maliliit na koneksyon sa tubo. Ang balbula ay ibinibigay para sa mga build ng OEM equipment, laboratory fit-out, sampling skid assembly, at pilot plant construction.
DN8–DN25 Nominal bore
PN10 Klase ng presyon
0–93°C Serbisyo ng CPVC
Panel mount Paraan ng pag-aayos
Compact na Pag-install
Ang pinababang body length at handle sweep ay nagbibigay-daan sa siksik na pagpapangkat ng balbula sa mga manifold, sampling panel, at mga front ng kagamitan kung saan hindi magkasya ang mga karaniwang ball valve.
Pag-aayos ng Panel
Ang katawan ay tumatanggap ng isang panel-mount fixing upang ang balbula ay ma-secure sa pamamagitan ng isang instrument panel wall, na ang hawakan at outlet ay nasa gilid ng operator.
Buong Port Bore
Ang ball bore ay tumutugma sa nominal na laki ng linya, kaya ang small-bore sampling at dosing lines ay hindi nagkakaroon ng pressure loss na tipikal ng reduced-port na mga laboratory valve.
Pagpili ng Materyal
Sinasaklaw ng UPVC ang pangkalahatang tungkulin ng kemikal hanggang 60°C. Pinapalawak ng CPVC ang parehong compact valve sa 93°C na serbisyo para sa mainit na corrosive at high-purity na media.
Konstruksyon ng balbula
Materyal sa katawan UPVC · CPVC
Materyal ng bola Chrome-plated na tanso · Solid na CPVC
Materyal sa upuan PTFE
Tapusin ang mga koneksyon May sinulid · Hose barb · Socket
Panghawakan Lever, 90° na paglalakbay
Sanggunian sa disenyo ASTM D2467 · DIN 8061/8062
Operating Envelope
UPVC kisame 60°C
CPVC kisame 93°C
Rating ng presyon PN10 sa paligid
Saklaw ng pH ng media UPVC 2–12 · CPVC 1–14
Serbisyong vacuum 0.5 bar absolute sa 20°C
Katangian ng daloy Buong port, mababang presyon ng pagkawala
Mga Konteksto ng Application
01
Laboratory at Analytical
Mga linya ng reagent, sample na gripo, drain point, at bench-mounted fluid circuit kung saan kailangan ang compact isolation.
02
Instrumentasyon at Sampling
Analyzer feed lines, sampling skids, at panel-mounted instrument loops na nangangailangan ng positibong paghihiwalay sa maliit na butas.
03
Kemikal at Parmasyutiko
Dosing lines, pilot plant circuits, at CIP supply branches na humahawak ng acids, alkalis, at purified water.
04
Electronics at Ultrapure Water
Mga ultrapure water branch, wet bench supply point, at electronic grade water sampling lines.
05
Photovoltaic at Lithium
Etchant at electrolyte sampling point, small-bore reagent feed, at pilot line isolation.
06
Paggamot ng Tubig at Automotive
Wastewater sampling tap, cooling water branch, parts washing circuits, at paint line instrumentation.
Pag-install at Paghawak
  • Kumpirmahin ang end connection type at nominal bore laban sa tubing o pipe schedule bago ang assembly.
  • Ilapat ang PTFE tape sa mga male thread lamang, na iniiwan ang unang dalawang thread na malinaw upang maiwasan ang tape na pumasok sa daloy ng daloy.
  • Higpitan ng kamay ang sinulid na mga kasukasuan, pagkatapos ay isulong nang hindi hihigit sa isa hanggang dalawang pagliko gamit ang isang strap wrench.
  • Para sa pag-mount ng panel, i-verify ang kapal ng panel at mga cut-out na dimensyon laban sa dimensyon ng body fixing.
  • Patakbuhin ang hawakan sa buong 90° na paglalakbay nito bago i-pressure para makumpirmang malayang umiikot ang bola.
  • Lagyan ng label ang balbula na bukas at sarado na mga posisyon sa panel installation kung saan ang handle detent ay hindi nakikita.
Mga Limitasyon at Pag-iingat
  • Ang kisame ng serbisyo ng UPVC ay 60°C; Ang kisame ng CPVC ay 93°C. Huwag lumampas sa limitasyon ng materyal ng katawan.
  • Rating ng presyon is PN10 at ambient temperature and derates with temperature per the published curve.
  • Hindi inilaan para sa steam service, mabilis na thermal cycling, o gaseous media sa itaas ng 2 bar.
  • Huwag gumamit ng mga katawan ng CPVC na may puro oxidizing acid tulad ng nitric acid na higit sa 15%.
  • Iwasang gamitin ang hawakan bilang pingga para sa pagkakahanay ng tubo; Ang torque na inilapat sa pamamagitan ng hawakan ay maaaring makapinsala sa stem seal.
  • Protektahan ang katawan mula sa matagal na pagkakalantad sa UV kung saan naka-install sa labas o sa ilalim ng mga skylight.
  • Huwag maglagay ng mga lubricant na nakabatay sa petrolyo sa mga upuan ng PTFE o mga stem seal.
Mga Tanong sa Engineering at Pagkuha
Anong mga end connection ang available?
Ang mga sinulid na dulo, hose barb na dulo, at solvent socket na dulo ay available depende sa nominal na bore. Ang mga sinulid na dulo ay nababagay sa maliliit na tubo at mga kasangkapan sa instrumento, ang mga dulo ng hose barb ay nababagay sa flexible na tubing sa mga laboratory circuit, at ang mga dulo ng socket ay nababagay sa solvent-welded small-bore na piping. Tukuyin ang uri at pamantayan ng koneksyon sa pagtatanong.
Paano tinukoy ang dimensyon ng panel mount?
Ibigay ang kapal ng panel at ang kinakailangang cut-out diameter o fixing thread. Ang dimensyon ng pag-aayos ng katawan ng balbula at ang maximum na kapal ng panel na tinatanggap nito ay nakumpirma sa pagkilala sa order, kaya maaaring i-drill ang panel bago dumating ang balbula sa site.
Angkop ba ang balbula para sa sampling duty?
Oo. Ginagawa ng full-port bore at compact body ang balbula para sa mga sample na gripo at mga linya ng feed ng analyzer. Para sa high-purity sampling, tukuyin ang CPVC body na may PTFE seats at kumpirmahin na ang end connection type ay hindi nagpapakilala ng dead volume sa tap point.
Anong mga sertipiko ang kasama sa pagpapadala?
Ang mga certificate of conformity na tumutukoy sa ASTM D2467 at DIN 8061/8062 ay ibinibigay bilang pamantayan. Ang mga ulat ng batch na materyal at mga talaan ng pagsubok sa presyon ay magagamit kapag hiniling para sa mga pakete ng dokumentasyon ng proyekto. Available ang mga sertipiko para sa mga gradong tugma sa FDA kung saan ang katawan ng UPVC ay tinukoy para sa maiinom na tubig o tungkulin sa pakikipag-ugnay sa pagkain.
Ano ang inirerekomendang ekstrang patakaran para sa mga pag-install ng panel?
Para sa mga panel build, humawak ng isang ekstrang balbula sa bawat sampung naka-install na unit ng bawat bore at kumbinasyon ng materyal, kasama ang isang maliit na stock ng PTFE seat sets. Dahil ang balbula ay compact at mababang gastos na may kaugnayan sa pagpupulong ng panel, ang mga ekstrang antas ng yunit ay kadalasang mas praktikal kaysa sa pagpapalit ng upuan sa field sa maliliit na laki ng bore.
Ibinibigay para sa mga build ng OEM equipment, laboratory fit-out, sampling skid assembly, at pilot plant construction sa mga chemical, metalurgical, photovoltaic, nuclear, lithium, electronic semiconductor, food, pharmaceutical, automotive, at industrial water treatment sector. Kasama sa coverage ng media ang mga acid at alkali na likido, ultrapure na tubig, maiinom na tubig, electronic grade na tubig, at pang-industriyang wastewater.
ASTM D2467 DIN 8061/8062 PN10 Buong port Panel mount Nakaupo ang PTFE
Inirerekomendang mga produkto
Kumpanya
Zheyi Pipeline (Wuhan) Co, Ltd.
Zheyi Pipeline (Wuhan) Co, Ltd.

ZHEYI Group oo Tsina SCH8O/DIN UPVC/CPVC Labcock Ball Valve Para sa industriya ng pagkain/automotiko/elektronik tagapagtustos at pasadyang ginawa SCH8O/DIN UPVC/CPVC Labcock Ball Valve Para sa industriya ng pagkain/automotiko/elektronik pabrika. Kami ay itinatag noong 2007, na nakatuon sa pananaliksik at pagpapaunlad, pagmamanupaktura, pagbebenta at serbisyo ng CPVC at UPVC na mga pang-industriyang tubo. Ang kumpanya ay nakakuha ng ilang mga sertipikasyon, kabilang ang espesyal na lisensya sa produksyon ng kagamitan, ang Zhejiang Province na may kaugnayan sa tubig na lisensya sa kalinisan ng produkto, ang IS09001 na sertipikasyon ng sistema ng pamamahala ng kalidad, ang sertipikasyon ng sistema ng pamamahala sa kapaligiran ng IS014001, at ang sertipikasyon ng sistema ng pamamahala sa kalusugan at kaligtasan ng trabaho sa IS045001. Ang kumpanya ay may higit sa 50 independiyenteng mga karapatan sa intelektwal na ari-arian at self-operated na mga karapatan sa pag-import at pag-export. Upang makapagbigay ng sari-saring produkto at mas mahusay na serbisyo, ipinakilala ng kumpanya ang advanced na teknolohiya, kagamitan sa tooling, at natatanging mga hilaw na materyales at sistema ng pamamahala mula sa Germany at United States. Sa paglipas ng mga taon, ang aming mga produkto ay malawakang ginagamit sa pipeline na transportasyon ng mga acid at alkali na likido, ultrapure na tubig, inuming tubig, electronic grade purong tubig, at pang-industriyang wastewater sa kemikal, metalurhiko, photovoltaic, nuclear power, lithium battery, electronic semiconductor, pagkain, gamot, sasakyan, pang-industriya na paggamot ng tubig at iba pang mga industriya. Sa kasalukuyan, ang ZHEYI Group ay nagtatag ng higit sa 30 mga kumpanya ng pagbebenta sa buong bansa, at lahat ng uri ng mga produkto ay ini-export sa Europa, Amerika, Timog-silangang Asya at iba pang mga bansa at rehiyon, at lubos na pinapaboran ng mga domestic at dayuhang customer.

Sertipiko ng karangalan
  • ISO 9001: 2015
  • ISO 14001: 2015
  • ISO 45001: 2018
  • ISO 45001: 2018
  • ISO: 45001-2018 en
  • National High-Tech Enterprise
  • Sertipiko
  • Sertipiko
Balita
Mag-iwan ng mensahe
  • Zheyi Pipeline (Wuhan) Co, Ltd.
    Mahigpit na kontrol sa kalidad

    Ang ZHEYI Group ay sumusunod sa prinsipyo ng "kalidad muna", gumagamit ng internasyonal na advanced na kagamitan at mataas na kalidad na mga hilaw na materyales, mahigpit na kinokontrol ang bawat link ng produksyon, at nakatuon sa pagbibigay ng mga produktong pipeline na may mahusay na pagganap at katangi-tanging hitsura.

    Ginagamit ng kumpanya ang pinaka-advanced na kagamitan sa produksyon at mga de-kalidad na materyales, kabilang ang Sekisui ng Japan at Lubrizol ng Estados Unidos. Ang "ZHEYI" ay perpektong pinagsama ang katangi-tanging teknolohiya ng produksyon sa propesyonal na pamamahala, at ang bawat produkto ay sumasailalim sa mahigpit na kontrol sa kalidad - mula sa produksyon, inspeksyon hanggang sa huling paghahatid, na tinitiyak ang perpektong kumbinasyon ng hitsura at paggana.

  • Zheyi Pipeline (Wuhan) Co, Ltd.
    Pagsubok sa pagganap ng katumpakan
    Sa ZHEYI, ang bawat produkto ay meticulously crafted, hindi lamang tumutuon sa katangi-tanging aesthetic disenyo, ngunit din palaging nakatuon sa mahusay na intrinsic na kalidad. Tinitiyak ng mahigpit na pagsubok sa pagganap na mapanatili ng produkto ang katatagan at tibay kahit sa ilalim ng malupit na mga kondisyon.:

    ● Pagsusuri sa densidad: Sinusukat ang density ng materyal upang matiyak ang pagkakapareho at katatagan ng mga istruktura.
    ● Pagsusuri ng temperatura ng paglambot ng Vicat: sinusuri ang antas ng paglambot ng mga materyales sa ilalim ng mga kondisyon ng mataas na temperatura upang matiyak ang kakayahan ng produkto na labanan ang pagpapapangit sa iba t ibang kapaligiran.
    ● Pagsusuri sa oven: ginagaya ang pangmatagalang paglaban sa init at bini-verify ang kakayahan ng produkto na makatiis sa mataas na temperatura sa mahabang panahon.
    ● Pagsusuri ng hydrostatic: Suriin ang lakas ng mga tubo sa ilalim ng mga kondisyon ng mataas na presyon upang matiyak ang kaligtasan at pagiging maaasahan ng produkto.
    ● Drop hammer impact test: Subukan ang impact resistance ng produkto sa panahon ng transportasyon, pag-install at pang-araw-araw na paggamit.

SCH8O/DIN UPVC/CPVC Labcock Ball Valve Kaalaman sa industriya

Gabay sa pagpili at aplikasyon ng Labbock ball valve sa pang-industriyang sistema ng tubo

Sa pang-industriya na sistema ng piping, ang Labbock ball valve ay malawakang ginagamit sa maraming pangunahing industriya dahil sa maaasahang sealing, corrosion resistance at mahabang buhay. Ang iba't ibang mga kondisyon sa pagtatrabaho ay may iba't ibang mga kinakailangan para sa materyal, antas ng presyon at pagganap ng sealing ng mga balbula ng bola. Ang sumusunod ay ang mga punto ng pagpili at pagsusuri ng sitwasyon ng aplikasyon ng Labbock ball valve sa maraming industriya:

1. Ligtas na Tubig na Iniinom at Tubig na Iniinom
Mga kinakailangan sa pagpili: Gumamit ng food-grade stainless steel (gaya ng SS316) o EPDM seal para matiyak na walang heavy metal precipitation at matugunan ang mga pamantayan sa kalinisan (gaya ng FDA, WRAS).
Mga sitwasyon ng aplikasyon: Network ng supply ng tubig sa munisipyo, planta ng paggamot ng tubig, sistema ng paghahatid ng tubig na inumin, na nangangailangan ng zero leakage upang maiwasan ang polusyon.

2. Industriya ng metalurhiya
Mga kinakailangan sa pagpili: Mataas na temperatura resistance, wear resistance, valve body material ay karaniwang carbon steel o alloy steel, at ang mga seal ay metal hard seal o PTFE upang umangkop sa mataas na alikabok at mataas na corrosion media (tulad ng slurry, high temperature flue gas).
Mga sitwasyon ng aplikasyon: blast furnace cooling system, steel rolling production line, smelter corrosive fluid control.

3. Photovoltaic na industriya
Mga kinakailangan sa pagpili: mataas na kadalisayan, mababang polusyon ng butil, ang balbula ng katawan ay gawa sa ultra-malinis na hindi kinakalawang na asero (SS316L), at ang sealing material ay PTFE o perfluoroether rubber (FFKM) upang maiwasan ang kontaminasyon ng materyal na silikon.
Mga sitwasyon ng aplikasyon: produksyon ng polysilicon, transportasyon ng kemikal na likido sa proseso ng pagmamanupaktura ng solar cell, at kontrol ng gas na may mataas na kadalisayan.

4. Industriya ng nuclear power
Mga kinakailangan sa pagpili: radiation paglaban, mataas na presyon at mataas na temperatura pagtutol, dapat sumunod sa ASME III nuclear grade certification, ang materyal ay karaniwang hindi kinakalawang na asero grapayt seal upang matiyak ang pagiging maaasahan sa ilalim ng matinding mga kondisyon sa pagtatrabaho.
Mga sitwasyon ng aplikasyon: nuclear island cooling system, radioactive waste liquid treatment, pangunahing steam pipeline isolation.

5. Electronic semiconductor
Mga kinakailangan sa pagpili: napakataas na kalinisan, chemical corrosion resistance, ang valve body ay gawa sa electropolish 316L stainless steel, at ang seal ay maaaring PTFE o PFA lining upang maiwasan ang particulate at metal ion contamination.
Mga sitwasyon ng aplikasyon: paggawa ng wafer, pag-ukit ng likidong paghahatid, ultrapure water (UPW) system.

6. Gamot
Mga kinakailangan sa pagpili: sterile na disenyo, madaling paglilinis (CIP/SIP), ang materyal ay dapat matugunan ang mga pamantayan ng GMP, karaniwang 316L stainless steel na EPDM/FKM seal.
Mga sitwasyon ng aplikasyon: biopharmaceutical fluid control, water for injection (WFI) system, sterile culture medium delivery.

7. Pang-industriya na Paggamot ng Tubig
Mga kinakailangan sa pagpili: corrosion resistance, anti-scaling, angkop para sa acid at alkali media, opsyonal na PVC lined valve o duplex stainless steel, EPDM o Viton seal.
Mga sitwasyon ng aplikasyon: umiikot na cooling water, reverse osmosis (RO) system, chemical dosing device.

8. Industrial Wastewater
Mga kinakailangan sa pagpili: corrosion resistance, wear resistance, ang balbula na materyal ng katawan ay maaaring cast iron epoxy coating o duplex steel, PTFE o NBR seal ang ginagamit, na angkop para sa wastewater na naglalaman ng mga particle at mataas na asin.
Mga sitwasyon ng aplikasyon: mga planta ng paggamot ng dumi sa alkantarilya, paggamot ng wastewater ng electroplating, mga sistema ng paglabas ng kemikal na wastewater.

Buod ng mga pangunahing salik sa pagpili
Katamtamang katangian: corrosiveness, particle content, temperatura/presyon.
Pagtutugma ng materyal: hindi kinakalawang na asero, haluang metal, pagpili ng plastic lining.
Teknolohiya ng sealing: soft seal (EPDM, PTFE) o metal hard seal.

Sertipikasyon sa industriya: gaya ng ASME, FDA, GMP, mga pamantayan ng nuclear grade, atbp.
