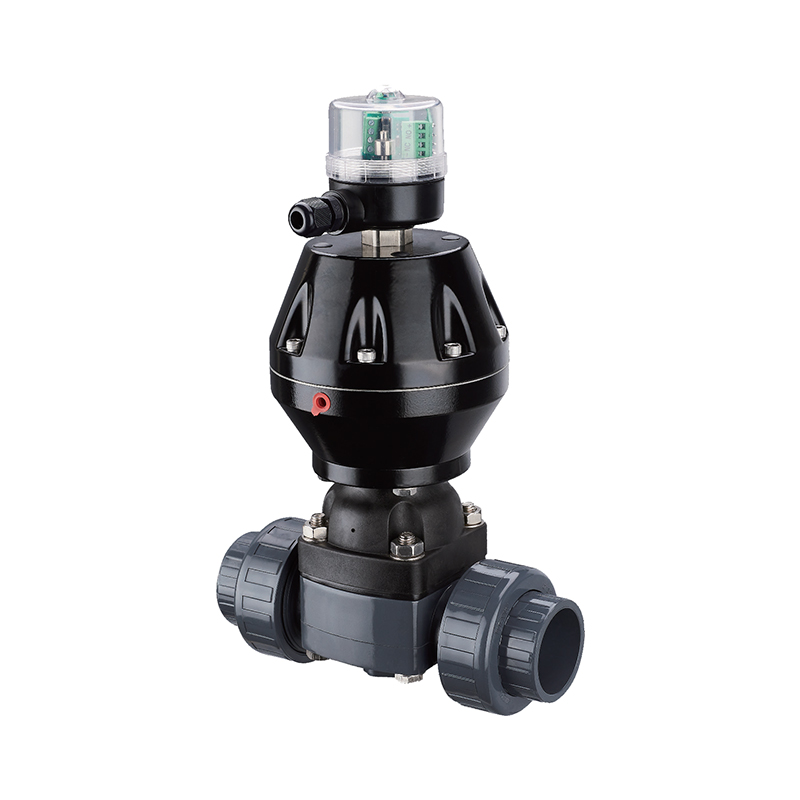

SCH8O/DIN Pneumatic UPVC Double Driven Diaphragm Valve

Ang pneumatic UPVC double driven diaphragm valve ay ginawa mula sa UPVC material, na nag-aalok ng corrosion resistance at magaan na katangian. Sa isang double driven na disenyo na pinatatakbo ng pneumatically, ang balbula ay lubos na nababaluktot at maaasahan. Gumagana ito batay sa pneumatic na puwersa at paggalaw ng pag-angat ng dayapragm. Sa pamamagitan ng pagkontrol sa pinagmumulan ng hangin upang baguhin ang presyon sa silid ng hangin, ang diaphragm ay gumagalaw pataas at pababa, na nagbibigay-daan sa pagbubukas at pagsasara ng balbula. Ito ay karaniwang ginagamit sa mga application na nangangailangan ng corrosion resistance at fluid control, tulad ng sa kemikal, pharmaceutical, at mga industriya ng pagproseso ng pagkain. Nagtatampok ang balbula ng isang simpleng istraktura, mababang gastos sa pagpapanatili, at pinahabang agwat ng pagpapanatili. Ang tumpak na kontrol ng daloy nito ay ginagawang angkop para sa iba't ibang fluid media.

Makipag-ugnayan sa Amin

Nakaraang：SCH8O/DIN Pneumatic UPVC Flange Diaphragm Valve
Susunod：SCH8O/DIN UPVC/CPVC Electric Butterfly Valve

parameter aplikasyon Mga Pamantayan sa Teknikal

Ang tampok ng pneumatic UPVC dual-route diaphragm valve ay ang diaphragm ay naghihiwalay sa inner cavity ng lower valve body mula sa inner cavity ng upper valve cover, upang ang valve stem, valve disc, at iba pang bahagi na matatagpuan sa itaas ng diaphragm ay hindi corroded ng medium, at ang packing seal structure ay tinanggal, at Walang medium leakage. Ang inner cavity partition ay isang diaphragm na gawa sa goma o plastik na may malambot na seal, na may mahusay na pagganap ng sealing.

HINDI	Pangalan	materyal
1	Katawan	UPVC
2	Dayapragm	EPDM
2a	Kopyahin	EPDM
3	Disc	NILO
4	Takpan	UPVC
5	stem	2Cr13
6	stem nut	HPb59-1
7	Silindro	Aluminyo haluang metal
8	Cap	Plastic

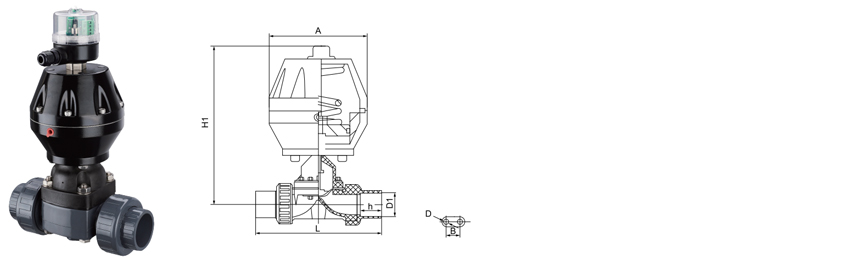

SIZE/NOM.			dn20	dn25	dn32	dn40	dn50	dn63
			(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	DN50)
			(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")
DIN ANSI JIS	PN(MPa)		0.6	0.6	0.6	0.6	0.6	0.6
	Sukat (mm) pamantayan	L	145	160	175	200	225	272
		D1	20	25	32	40	50	63
		A	110	110	110	110	140	170
	Sanggunian	H1	195	200	210	228	240	290
	Sanggunian	W(kg)	2	2.3	2.5	3	5	8
	D		8	8	8	8	10	10
	B		25	25	25	36	36	45

SCH80 / DIN · DIAPHRAGM · DUAL DRIVE

Pneumatic UPVC Double Driven Dayapragm Valve

Uri ng weir · Packless · Tandem actuation · PN10

Ang SCH8O/DIN Pneumatic UPVC Double Driven Diaphragm Valve ay isang pneumatically operated shut-off valve para sa mga industriyal na piping system na humahawak ng mga corrosive na likido, napakalinis na tubig, at wastewater. Ang isang nababaluktot na diaphragm na nakakapit sa pagitan ng katawan at bonnet ang bumubuo sa tanging gumagalaw na hadlang, kaya ang media ay hindi nakikipag-ugnayan sa stem, actuator, o atmospera. Ang double driven na configuration ay gumagamit ng dalawang pneumatic actuation unit sa isang shared stem, na nagpapahintulot sa dalawang valve body na i-drive mula sa isang control signal na may naka-synchronize na stroke. Ang katawan ng UPVC ay nagbibigay ng paglaban sa kemikal sa serbisyo ng acid, alkali, at asin. Ang weir geometry ay nagbibigay ng isang straight-through na landas kapag bukas at nagsasara nang positibo laban sa mga nasuspinde na solid.

DN15–DN100 Nominal na laki

PN10 Klase ng presyon

0–60°C Serbisyong UPVC

4–6 bar Supply ng hangin

Packless Construction

Inihihiwalay ng diaphragm ang stem at actuator mula sa media. Walang dynamic na stem seal, kaya ang mga takas na emission path sa pamamagitan ng pag-iimpake ay inalis sa pamamagitan ng disenyo sa halip na kontrolado ng maintenance.

Dual Drive sa Isang Stem

Ang dalawang pneumatic actuation unit ay nagbabahagi ng isang karaniwang stem, na nagtutulak ng mga nakapares na valve body mula sa iisang control signal. Ang stroke ay naka-synchronize nang mekanikal, kaya ang mga ipinares na isolation point ay bumukas at magkakalapit nang walang hiwalay na lohika.

Solids Tolerance sa Pagsasara

Nagsasara ang weir geometry laban sa mga nasuspinde na particle sa halip na i-trap ang mga ito sa pagitan ng bola at upuan. Ginagawa nitong maisasagawa ang disenyo sa slurry-adjacent na tungkulin kung saan ang mga close-clearance na upuan ay magiging score o jam.

Mapapalitan ang Field na Diaphragm

Ang diaphragm ay isang serviceable wear component, maaaring palitan nang hindi inaalis ang katawan mula sa pipeline. Ang saklaw ng shutdown ay limitado sa paghihiwalay ng linya at pag-alis ng bonnet.

Konstruksyon ng balbula

Materyal sa katawan UPVC

Uri ng katawan Uri ng weir, straight-through

Mga pagpipilian sa diaphragm EPDM · PTFE-faced EPDM · FKM

Koneksyon Socket · Flanged DIN PN10 · Sinulid

Sanggunian sa disenyo DIN EN 16139 · ISO 21787 · ASTM D1784

Aktuasyon at Kontrol

Configuration ng drive Double driven, tandem units

Supply ng hangin 4–6 bar, sinala at tuyo

Function Karaniwang sarado · Karaniwang bukas · Dobleng pagkilos

Kontrolin ang interface Solenoid valve, 3/2 o 5/2 na paraan

Feedback Opsyonal ang mga switch ng limitasyon sa posisyon

Mga accessories Air filter regulator · Manu-manong override

Diaphragm Selection Matrix

Diaphragm Kaangkupan ng media Temp na kisame Ikot ng buhay

EPDM Mga acid, alkalis, asin, maiinom na tubig, wastewater 60°C Mataas

PTFE-faced EPDM Malakas na acids, solvents, high-purity media 60°C Katamtaman

FKM Mga ahente ng oxidizing, hydrocarbons, chlorinated media 60°C Katamtaman

Dapat kumpirmahin ang pagpili ng diaphragm laban sa medium ng proseso, konsentrasyon, at temperatura ng pagpapatakbo bago ilabas ang order. Ang kisame ng materyal ng katawan ay namamahala sa rating ng pagpupulong.

Saklaw ng Industriya at Proseso ng Media

Kemikal at Metalurhiya Acid at alkali transfer, dosing lines, pickling circuits, reagent feed

Photovoltaic at Lithium Pag-ukit ng sirkulasyon ng paliguan, paglilipat ng electrolyte, paghawak ng brine at reagent

Nuclear at Power Auxiliary Mga pantulong na paglamig na loop, demineralized na tubig, mga linya ng pag-iiniksyon ng kemikal

Electronic Semiconductor Ultrapure water distribution, electronic grade water, wet bench supply

Pagkain at Parmasyutiko Maiinom na tubig, purified water, CIP supply at return loops

Automotive at Industrial na Tubig Paghuhugas ng mga bahagi, sirkulasyon ng pintura, neutralisasyon ng wastewater sa industriya

Mga Kinakailangan sa Komisyon

Kumpirmahin ang uri ng koneksyon ng katawan, nominal na laki, at materyal ng diaphragm laban sa isometric ng piping bago ilabas ang paghahatid.
I-verify ang presyon ng suplay ng hangin sa inlet ng actuator sa ilalim ng mga kondisyon ng daloy; ang nakasaad na hanay ay 4–6 bar sa balbula.
I-install nang patayo ang valve stem kung posible, at kumpirmahin ang oryentasyon ng weir na may kaugnayan sa direksyon ng daloy.
Ikot ang mga nakapares na katawan sa pamamagitan ng isang buong stroke nang pneumatically at kumpirmahin ang naka-synchronize na paggalaw ng nakabahaging stem.
Itakda ang pag-andar ng solenoid valve at kumpirmahin ang bagsak na posisyon ay tumutugma sa kinakailangan sa kaligtasan ng halaman.
Itala ang petsa ng pag-install ng diaphragm sa tag ng pagpapanatili para sa pagsubaybay sa cycle-life.

Mga Limitasyon ng Application

Ang UPVC body service ceiling ay 60°C. Huwag lumampas sa halagang ito kahit na lumalabas na mas mataas ang rating ng diaphragm.
Ang rating ng presyon ay PN10 sa ambient temperature; derate ayon sa nai-publish na curve ng pressure-temperature.
Hindi inilaan para sa steam service o para sa mabilis na thermal cycling duty.
Huwag gumamit ng concentrated oxidizing acid tulad ng nitric acid na higit sa 15% sa isang UPVC body.
Supply ng hangin must be dry and oil-free where FKM diaphragms are fitted; lubricated air may affect diaphragm life.
Huwag patakbuhin ang actuator nang lampas sa rate na stroke; pinipiga ng sobrang paglalakbay ang diaphragm laban sa weir at pinaikli ang buhay ng serbisyo.
Ang panlabas na pag-install ay nangangailangan ng UV stabilization ng katawan o isang panlabas na proteksiyon na patong.

Mga Tanong sa Pagkuha at Engineering

Ano ang ibig sabihin ng double driven configuration sa pagsasanay?

Dalawang pneumatic actuation unit ang naka-mount sa isang shared stem at gumagana nang magkasama, na nagtutulak ng dalawang diaphragm valve body mula sa iisang control signal. Ito ay ginagamit kung saan ang mga ipinares na isolation point ay dapat magbukas o magsara sa pag-synchronize, tulad ng supply at return legs ng isang loop, o kung saan ang paulit-ulit na pagsasara ay kinakailangan sa isang linya ng proseso.

Anong impormasyon ang kinakailangan upang makapag-isyu ng isang panipi?

Magbigay ng nominal na laki, uri ng koneksyon ng katawan, materyal ng diaphragm, presyon ng suplay ng hangin, kinakailangang posisyon ng pagkabigo (normal na sarado, normal na bukas, o double acting), medium ng proseso at konsentrasyon, temperatura ng pagpapatakbo, at kung ang double driven na arrangement ay nagtutulak ng dalawang magkahiwalay na linya o dalawang punto sa parehong linya. Ang dami at iskedyul ng paghahatid ay kinakailangan para sa komersyal na pagsusuri.

Gaano kadalas dapat palitan ang diaphragm?

Ang mga pagitan ng pagpapalit ay nakasalalay sa dalas ng pag-ikot, pagiging agresibo ng media, at temperatura ng pagpapatakbo. Sa tuluy-tuloy na chemical dosing duty, ang isang nakaplanong pagpapalit na pagitan ay karaniwang itinatakda mula sa cycle-life data para sa partikular na diaphragm compound. Dapat suriin ang diaphragm sa bawat naka-iskedyul na window ng pagpapanatili anuman ang bilang ng cycle, at palitan kung may nakikitang deformation, pamamaga, o pagkawala ng sealing sa weir.

Ibinibigay ba ang mga sertipiko ng materyal at pagsubok?

Ang mga certificate of conformity na tumutukoy sa DIN EN 16139, ISO 21787, at ASTM D1784 ay ibinibigay bilang pamantayan. Ang mga ulat ng materyal sa antas ng batch, mga talaan ng pagsubok sa shell at seal, at mga test sheet ng actuator function ay magagamit kapag hiniling para sa mga pakete ng dokumentasyon ng proyekto.

Maaari bang ibigay ang balbula para sa slurry o solids-bearing media?

Ang weir-type na diaphragm na disenyo ay pinahihintulutan ang mga nasuspinde na solid na mas mahusay kaysa sa mga disenyo ng bola o butterfly dahil ang pagsasara ay hindi nakadepende sa isang close-clearance na upuan. Gayunpaman, ang mga nakasasakit na solid ay nagpapabilis sa pagkasira ng diaphragm. Para sa media na may makabuluhang abrasive na nilalaman, tukuyin ang isang reinforced diaphragm compound at bawasan ang nakaplanong agwat ng pagpapalit. Kumonsulta sa pabrika sa pamamahagi ng laki ng butil at konsentrasyon ng solids para sa isang partikular na rekomendasyon.
