pasadyang ginawa SCH8O/DIN UPVC/CPVC Ⅰ Unyon Para sa industriya ng pagkain/automotiko/elektronik

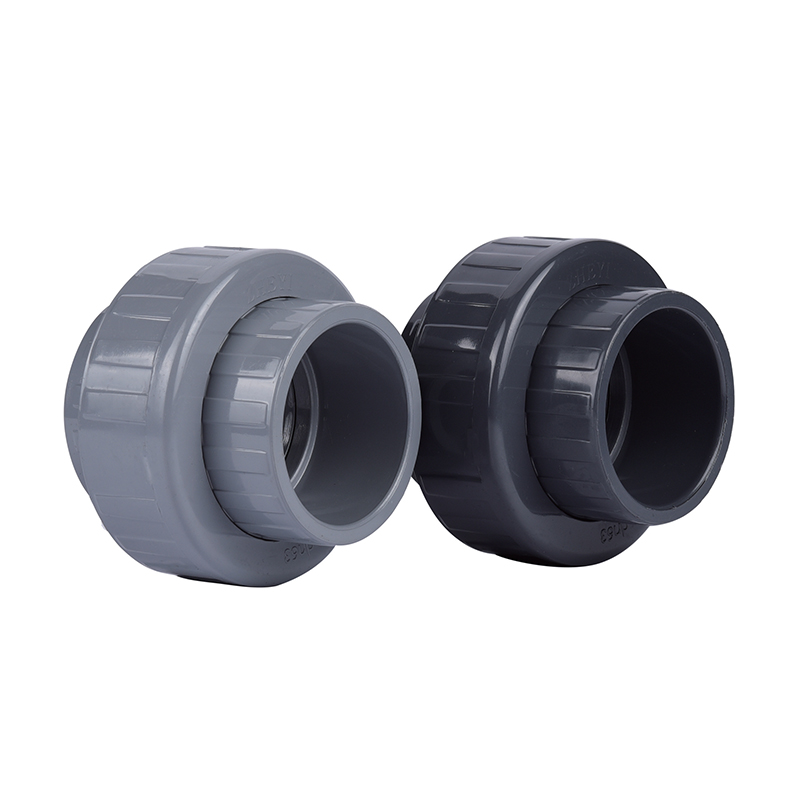

SCH8O/DIN UPVC/CPVC Ⅰ Unyon

SCH8O/DIN UPVC/CPVC Ⅰ Unyon

Nagtatampok ang unyon ng UPVC/CPVCⅠ ng kakaibang disenyo, na nagbibigay-daan para sa mabilis at madaling pag-install nang walang kumplikadong mga tool o kadalubhasaan. Tinitiyak ng natatanging istraktura ng sealing nito ang zero leakage sa panahon ng paghahatid ng fluid, na nagpapahusay sa kaligtasan at katatagan ng system.

Sa magaan na konstruksyon at mababang gastos sa pagpapanatili, ito ay isang pagpipilian para sa mga sistema ng pang-industriya, konstruksyon, at tirahan. Nakatuon kami sa pagbibigay ng mataas na kalidad na mga unyon ng UPVC/CPVCⅠ upang matugunan ang magkakaibang pangangailangan ng customer.

Makipag-ugnayan sa Amin

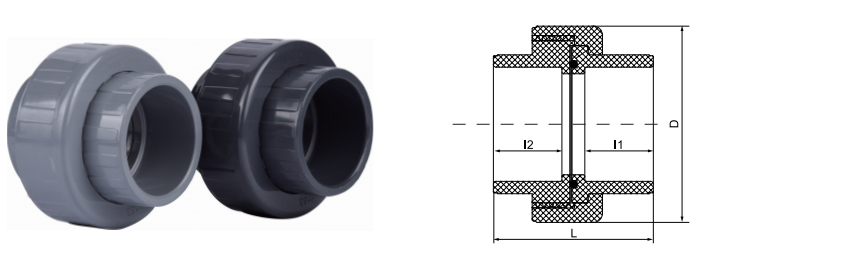

parameter aplikasyon Mga Pamantayan sa Teknikal
  • dn

    DN

    D

    L

    I1

    I2

    20

    15

    44.6

    52

    20

    20

    25

    20

    52.2

    58

    22

    22

    32

    25

    63.8

    59

    22

    22

    40

    32

    74

    64

    26

    26

    50

    40

    88

    75

    32

    33

    63

    50

    108

    88

    38

    37

    75

    65

    127

    105

    44

    43

    90

    80

    144

    121

    51

    51

    110

    100

    168

    146

    61

    61

SCH80 · DIN · THREE-PIECE
UPVC / CPVC I Unyon
Ang SCH80/DIN UPVC/CPVC I Union ay isang espesyal na three-piece pipe fitting na idinisenyo upang mapadali ang mabilis na koneksyon at pagdiskonekta ng mga seksyon ng piping nang hindi nangangailangan ng permanenteng pagbabago sa system. Ginawa bilang pagsunod sa parehong mga pamantayan ng ASTM SCH80 at DIN, ang mga unyon na ito ay nagbibigay ng maraming gamit na interface para sa high-pressure fluid handling. Ang variant ng UPVC (Unplasticized Polyvinyl Chloride) ay inengineered para sa pangkalahatang paglaban sa kemikal at mga sistema ng tubig sa temperatura ng kapaligiran, habang ang bersyon ng CPVC (Chlorinated Polyvinyl Chloride) ay nagpapalawak ng mga kakayahan sa serbisyo sa mga kapaligirang nakakasira sa mataas na temperatura. Tinitiyak ng panloob na O-ring seal ang isang leak-proof na paglipat, na ginagawa itong isang kritikal na bahagi para sa mga system na nangangailangan ng madalas na pagpapanatili o mga modular na muling pagsasaayos sa mabibigat na sektor ng industriya.
SCH80 / DIN
UPVC / CPVC
EPDM / FKM
PN10 - PN16
⦿
Dual-Standard Compatibility
Available sa parehong mga detalye ng SCH80 (ANSI) at DIN, na tinitiyak ang tuluy-tuloy na pagsasama sa mga internasyonal na proyekto ng piping at mga kasalukuyang imprastraktura.
⦿
Kawalang-kilos ng kemikal
Ang polymer na istraktura ay lumalaban sa oksihenasyon, scaling, at electrochemical corrosion, pinapanatili ang integridad ng istruktura kapag nagdadala ng mga agresibong acid, base, at salts.
⦿
Saklaw ng Thermal Resistance
Sinusuportahan ng mga unit ng UPVC ang mga operasyon hanggang 60°C, habang ang mga variant ng CPVC ay tumatanggap ng mga likidong may mataas na temperatura hanggang 95°C, na nagbibigay ng katatagan para sa nuclear power at pagpoproseso ng baterya ng lithium.
⦿
Rating ng Mataas na Presyon
Ang kapal ng pader ng SCH80 ay nagbibigay ng mas mataas na lakas ng makina at mga kakayahan sa pagpigil ng presyon kumpara sa karaniwang mga kabit ng SCH40.
Set ng Teknikal na Parameter
Teknikal na Parameter Detalye ng Pagtutukoy
Komposisyon ng Materyal UPVC (Polyvinyl Chloride) / CPVC (Chlorinated Polyvinyl Chloride)
Pagsunod sa Pamantayan ASTM D2467 (SCH80), DIN 8061/8062
Materyal ng Pagtatak EPDM / FKM (Viton) O-rings para sa chemical compatibility
Mga Uri ng Koneksyon Socket (Solvent Weld) o Threaded (NPT/BSPT)
Presyon sa Paggawa PN10 / PN16 (Depende sa temperatura at diameter)
Mga Sitwasyon ng Pangunahing Aplikasyon
Semiconductor at Electronics
Paghahatid ng ultrapure water (UPW) at mga electronic-grade na kemikal sa mga kapaligiran ng malinis na silid upang maiwasan ang kontaminasyon ng ionic.
Pagproseso ng Enerhiya at Kemikal
Paghawak ng mga electrolyte sa paggawa ng baterya ng lithium, paggawa ng solar photovoltaic cell, at transportasyon ng acid-base sa mga pasilidad ng metalurhiko.
Paggamot ng Tubig
Pagsasama sa pang-industriya na wastewater treatment plant, desalination system, at maiinom na water distribution network.
Pagkain at Pharmaceutical
Paghahatid ng likido sa mga sanitary na kapaligiran na nangangailangan ng hindi nakakalason, hindi nakakatunaw na mga piping na materyales na sumusunod sa mga pamantayan ng FDA at NSF.
Mga Alituntunin sa Pag-install
  • Aplikasyon ng Solvent Cement: Tiyaking malinis at tuyo ang socket at dulo ng tubo bago ilapat ang naaangkop na primer at solvent na semento. Magbigay ng sapat na oras ng pagpapagaling batay sa mga chart ng pressure-rating ng manufacturer bago ang pag-activate ng system.
  • Pag-inspeksyon ng Seal: Bago ang pagpupulong, i-verify na ang O-ring ay maayos na nakaupo at walang mga debris. Lubricate ng silicone-based lubricant kung kinakailangan; iwasan ang mga langis na nakabatay sa petrolyo na maaaring magpapahina sa mga seal ng EPDM.
  • Thermal Expansion: Sa mataas na temperatura na mga pag-install ng CPVC, isaalang-alang ang coefficient ng linear expansion. Ang mga unyon ay dapat na nakaposisyon upang maiwasan ang labis na stress na dulot ng thermal movement.
  • Mga Kondisyon sa Pag-iimbak: Mag-imbak ng mga kabit sa isang may kulay na lugar na malayo sa direktang pagkakalantad sa UV upang maiwasan ang pangmatagalang pagkasira ng materyal. Panatilihin ang mga yunit sa kanilang orihinal na packaging upang maprotektahan ang mga sinulid at mga ibabaw ng sealing mula sa mekanikal na pinsala.
Mga Tala sa Kritikal na Pagpapanatili
  • Pagkatapos ng anumang disassembly, palaging palitan ang O-ring seal. Ang muling paggamit ng mga naka-compress na seal ay humahantong sa hindi inaasahang pagganap ng pagtagas.
  • Pana-panahong suriin ang mga thread ng union nut para sa mga senyales ng deformation o stress whitening, lalo na sa mga system na may madalas na pag-ikot ng temperatura.
  • Huwag gumamit ng mga kasangkapang metal upang higpitan ang nut ng unyon na lampas sa mahigpit na pagkakahawak sa kamay at isang quarter turn. Ang sobrang torquing ay nagdudulot ng stress crack sa mga thermoplastic nuts.
  • Para sa mga unyon ng CPVC sa tuluy-tuloy na mainit na serbisyo sa itaas 80°C, magpatupad ng isang kalahating-taunang protocol ng inspeksyon para sa pagkawalan ng kulay ng materyal o pagkahumaling sa ibabaw.
