pasadyang ginawa SCH8O/DIN UPVC/CPVC Ⅱ Unyon Para sa industriya ng pagkain/automotiko/elektronik

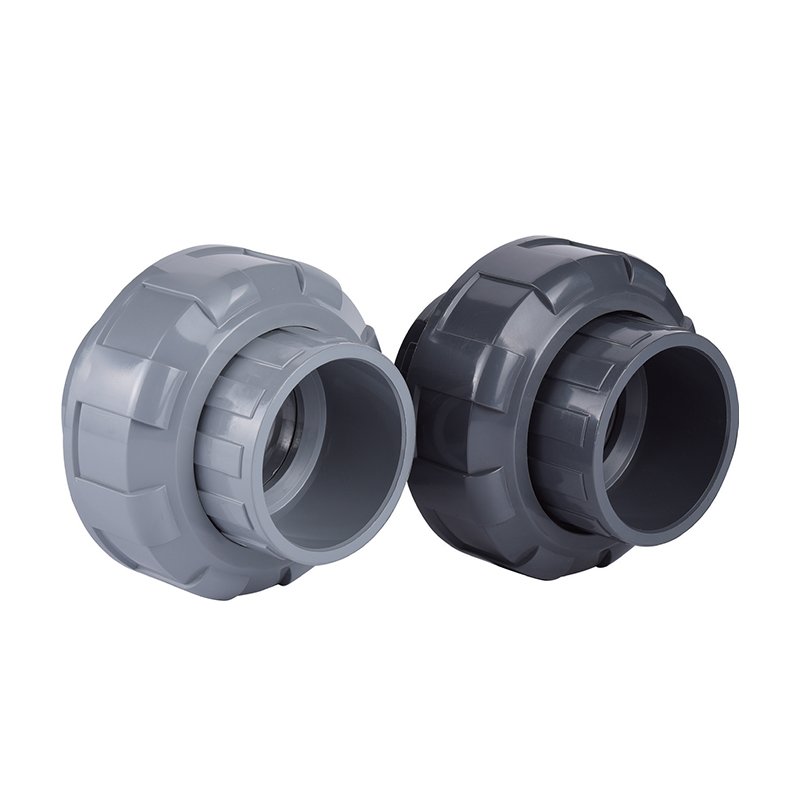

SCH8O/DIN UPVC/CPVC Ⅱ Unyon

SCH8O/DIN UPVC/CPVC Ⅱ Unyon

Nagpapakita ang unyon ng UPVC/CPVCⅡ mga anti-aging na katangian, na nagpapanatili ng pisikal at kemikal na pagganap kahit sa malupit na kapaligiran. Ang disenyo nito ay nagbibigay-daan para sa mabilis at madaling pag-install nang walang kumplikadong mga tool, makatipid ng oras at gastos.

Nag-aalok ang unyon ng pambihirang pagganap ng sealing, na epektibong pinipigilan ang pagtagas at tinitiyak ang katatagan at kaligtasan ng system.

Makipag-ugnayan sa Amin

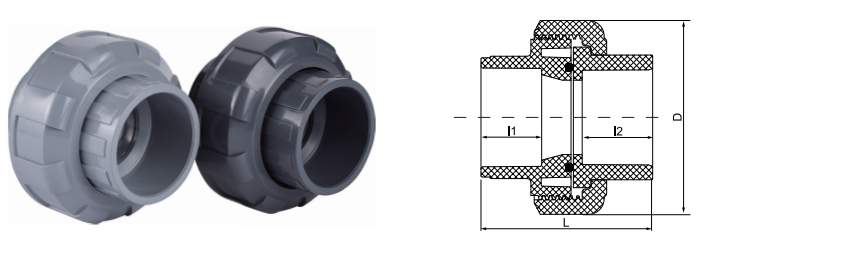

parameter aplikasyon Mga Pamantayan sa Teknikal
  • dn

    DN

    D

    L

    I1

    I2

    20

    15

    56

    54

    22

    22

    25

    20

    63

    65

    22

    22

    32

    25

    75

    71

    24

    24

    40

    32

    85

    80

    28

    28

    50

    40

    99

    89

    31

    31

    63

    50

    118

    98

    38

    38

SCH80 / DIN · THREE-PIECE UNION
UPVC / CPVC Type II Union
Socket o Threaded · EPDM/FKM Sealing · Dual Standard
Ang SCH80/DIN UPVC/CPVC II Union ay isang kritikal na bahagi na idinisenyo para sa secure na koneksyon at madaling pagpapanatili ng mga pang-industriyang thermoplastic piping system. Inihanda upang matugunan ang parehong pamantayan ng ASTM Schedule 80 at DIN metric, ang unyon na ito ay nagtatampok ng tatlong pirasong konstruksyon na nagbibigay-daan para sa pagdiskonekta ng mga seksyon ng tubo nang hindi pinuputol ang linya. Ang variant ng UPVC (Unplasticized Polyvinyl Chloride) ay nagbibigay ng chemical resistance para sa pangkalahatang water treatment at corrosive fluid transport, habang ang CPVC (Chlorinated Polyvinyl Chloride) na bersyon ay partikular na ginagamit para sa mas mataas na temperatura application at agresibong pagpoproseso ng kemikal. Tinitiyak ng precision-machined thread at high-grade EPDM o FKM O-rings ang isang leak-proof na seal sa ilalim ng rate na mga kondisyon ng presyon, na ginagawa itong isang karaniwang pagpipilian para sa mataas na kadalisayan at pang-industriyang paghawak ng likido.
01
Dual Standard Compatibility
Magagamit sa mga detalye ng SCH80 (ASTM) at DIN upang maisama nang walang putol sa magkakaibang mga internasyonal na pagsasaayos ng piping.
02
Materyal na Versatility
Mga opsyon sa UPVC para sa ambient temperature corrosive fluid at CPVC para sa mataas na temperatura ng chemical resistance hanggang 93°C (200°F).
03
Pagpapanatili ng System
Pinapadali ng disenyo ng unyon ang mabilis na pagpapalit ng balbula o kagamitan, na binabawasan ang downtime sa patuloy na pagpoproseso ng mga kapaligiran.
04
Inertia ng kemikal
Pinipigilan ng non-corrosive na thermoplastic na materyal ang pag-leaching ng ion, pinapanatili ang kadalisayan ng medium sa mga sensitibong electronic o pharmaceutical application.
Teknikal na Pagtutukoy
Mga Pagpipilian sa Materyal
UPVC (Grey), CPVC (Light Grey/Beige)
Rating ng Presyon
PN16 o SCH80 (nag-iiba ayon sa laki at temperatura)
Uri ng Koneksyon
Socket (Solvent Cement) o Threaded (NPT/PT)
Materyal ng Pagtatak
EPDM o FKM (Viton) O-rings
Karaniwang Pagsunod
ASTM D2467, ASTM F439, DIN 8063
Mga Sitwasyon ng Pangunahing Aplikasyon
Semiconductor at Electronics
Transport ng ultra-pure water (UPW) at mga electronic-grade na kemikal kung saan dapat alisin ang metal na kontaminasyon.
Kemikal at Metalurhiya
Paghahatid ng mga acid, base, at salts sa mga plating lines, proseso ng pag-aatsara, at mga kemikal na sistema ng dosing.
Renewable Energy
Piping para sa Photovoltaic (PV) cell manufacturing at lithium-ion battery electrolyte processing.
Pang-industriya na Paggamot ng Tubig
Pangangasiwa ng pang-industriyang wastewater, desalination ng tubig-dagat, at pamamahagi ng maiinom na tubig.
Pagkain at Parmasyutiko
Sanitary transport ng deionized water at cleaning-in-place (CIP) solutions.
Mga Alituntunin sa Pag-install
  • Solvent Welding: Tiyaking parisukat at deburred ang mga dulo ng tubo. Gamitin ang naaangkop na primer at solvent na semento na partikular sa materyal (UPVC vs. CPVC) upang matiyak ang isang molecular bond.
  • Pag-inspeksyon ng O-Ring: Bago mag-assemble, i-verify na ang O-ring ay nakalagay nang tama sa uka nito at walang mga debris upang maiwasan ang pagtagas ng bypass.
  • Paghihigpit ng Kamay: Ang mga unyon ay dapat na karaniwang hinihigpitan ng kamay. Iwasan ang sobrang torquing gamit ang mga wrenches, dahil ang labis na puwersa ay maaaring magdulot ng stress crack sa mga bahagi ng thermoplastic nut.
  • Mga Kondisyon sa Imbakan: Mag-imbak sa isang malamig, tuyo na kapaligiran na malayo sa direktang pagkakalantad sa UV upang maiwasan ang pangmatagalang pagkasira ng istruktura ng polimer.
  • Thermal Expansion: Kapag ginamit sa mga linya ng CPVC na may mataas na temperatura, tiyaking ang sistema ng piping ay may kasamang sapat na mga expansion loop upang maiwasan ang mekanikal na stress sa mga joint ng unyon.
Pagpapanatili at Inspeksyon
  • Pana-panahong suriin ang union nut para sa mga senyales ng creep o crack, lalo na sa mga high-cycle na thermal application.
  • Palitan ang mga O-ring sa panahon ng anumang disassembly. Ang muling paggamit ng mga naka-compress o lumang mga seal ay nakompromiso ang integridad ng pagtagas.
  • Para sa mga unyon ng CPVC sa serbisyo ng mainit na kemikal, taun-taon na siyasatin para sa pagbabago ng kulay o paglambot ng ibabaw bilang mga tagapagpahiwatig ng pag-atake ng kemikal.
  • Huwag gumamit ng mga lubricant na nakabatay sa petrolyo sa mga thread o O-ring. Gumamit lamang ng silicone-based o PTFE lubricant na inaprubahan para sa thermoplastics.
  • Kapag muling kumonekta pagkatapos ng maintenance, tiyaking malinis at hindi nasisira ang mga thread. Ang cross-threading ay humahantong sa agarang pagkabigo ng selyo.
Ang mga unyon na ito ay malawakang naka-deploy sa mga industriya ng kemikal, metalurhiko, photovoltaic, nuclear, lithium, electronic semiconductor, pagkain, parmasyutiko, sasakyan, at pang-industriya na paggamot ng tubig para sa paghawak ng mga acid-alkali na likido, ultrapure na tubig, tubig na maiinom, electronic grade na tubig, at mga pipeline ng wastewater sa industriya.
