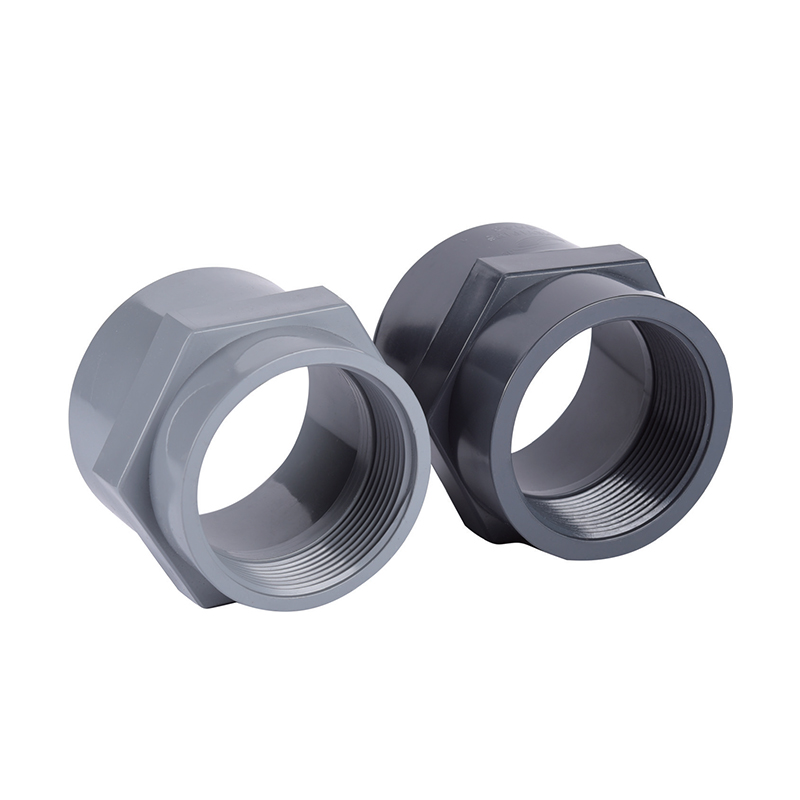

SCH8O/DIN UPVC/CPVC Female Adapter

Tinitiyak ng UPVC/CPVC female adapter ang isang secure na koneksyon sa mga standard pipe fitting, na epektibong pinipigilan ang pagtagas at pagpapabuti ng kaligtasan at pagiging maaasahan ng piping system.

Ito ay malawakang ginagamit sa mga sistema ng pagtutubero ng sambahayan, mga sistema ng HVAC, at transportasyon ng likidong pang-industriya. Ang aming mga UPVC/CPVC female adapter ay nag-aalok ng pagganap at tibay, na may mga pakinabang gaya ng magaan na konstruksyon, madaling pag-install, at mababang gastos sa pagpapanatili.

Makipag-ugnayan sa Amin

Nakaraang：SCH8O/DIN UPVC/CPVC Ⅰ Unyon
Susunod：SCH8O/DIN UPVC/CPVC Male Adapter

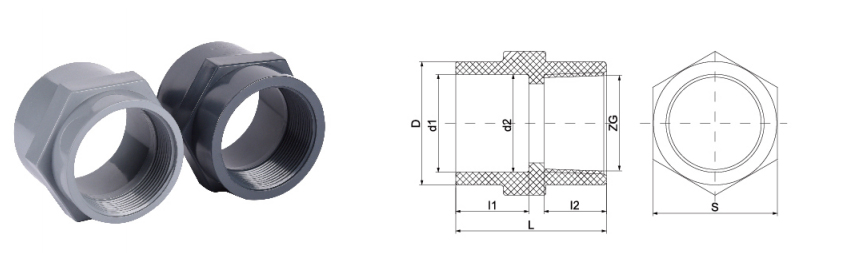

parameter aplikasyon Mga Pamantayan sa Teknikal

SIZE/NOM.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	DN50)	(DN65)	(DN80)	(DN100)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")
DIN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4
	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1
	D	29	35	42	52	61	75	90	106	127
	L	45	51	56	62	70	75	80	90	108
	I1	20	22	24	28	31	38	44	51	61.5
	I2	19	20	23	24	27	28	29	31	38
	S	30	36	45	54	64	77	91	108	130
	ZG	1/2"	3/4"	1”	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"
ANSI	d1	21.54	26.87	33.66	42.42	48.56	60.63	73.38	89.31	114.76
	d2	21.23	26.57	33.27	42.04	48.11	60.17	72.85	88.7	114.07
	D	29.7	35.3	43.7	53.1	59.9	73.1	88	105.3	132
	L	40.22	44.4	49.6	55.25	58.25	66.6	77.5	83.65	99.7
	I1	23.22	26.4	29.57	32.75	35.93	39.1	45.45	48.63	58.15
	NPT	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"
JIS	d1	21.54	26.87	33.66	42.42	48.56	60.63	73.38	89.31	114.76
	d2	21.23	26.57	33.27	42.04	48.11	60.17	72.85	88.7	114.07
	D	29.7	35.3	43.7	53.1	59.9	73.1	88	105.3	132
	L	40.22	44.4	49.6	55.25	58.45	66.6	77.5	83.65	99.7
	I1	23.22	26.4	29.57	32.75	35.93	39.1	45.45	48.63	58.15
	NPT	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"

SCH80 / DIN · THREADED TRANSITION

UPVC / CPVC Female Adapter

Socket x Female Thread · NPT / BSPT · PN10-PN16

Ang SCH80/DIN UPVC/CPVC Female Adapter ay isang kritikal na thermoplastic fitting na inengineered para mapadali ang paglipat sa pagitan ng non-metallic piping at threaded male components, gaya ng valves, gauge, o metallic pipe sections. Ginawa alinsunod sa mga pamantayan ng Iskedyul 80 (SCH80) o DIN, ang mga adaptor na ito ay idinisenyo na may mas mataas na kapal ng pader upang makayanan ang mas mataas na panloob na mga pressure at mekanikal na stress kumpara sa mga karaniwang fitting. Ang panloob na mga thread ng babae ay precision-machined upang matiyak ang isang leak-proof seal kapag isinama sa mga pressure piping system. Sa pamamagitan ng paggamit ng mga resin ng UPVC (Unplasticized Polyvinyl Chloride) o CPVC (Chlorinated Polyvinyl Chloride), ang mga bahaging ito ay nagbibigay ng chemically inert solution para sa transportasyon ng mga corrosive fluid at high-purity na tubig, na pinapanatili ang integridad ng istruktura sa malawak na hanay ng mga pang-industriyang temperatura at mga konsentrasyon ng kemikal.

UPVC / CPVC SCH80 / DIN NPT / BSPT PN10-PN16

①

Kawalang-kilos ng kemikal

Ang paglaban sa malawak na spectrum ng mga acid, base, at salts ay pumipigil sa pagkasira ng materyal at kontaminasyon ng likido sa mga sensitibong kapaligiran sa pagpoproseso.

②

Thermal Stability

Sinusuportahan ng mga variant ng CPVC ang mga operating temperature na hanggang 93°C (200°F), na ginagawang angkop ang mga ito para sa mainit na corrosive na paghawak ng likido at mga sistema ng tubig sa industriya.

③

Mababang Pagkawala ng Friction

Ang makinis na panloob na pagtatapos sa ibabaw ay nagpapaliit ng turbulence at pagbaba ng presyon, na binabawasan ang mga kinakailangan sa enerhiya para sa tuluy-tuloy na transportasyon.

④

Standardized Compatibility

Ang pagsunod sa mga pamantayang dimensyon ng SCH80 at DIN ay nagsisiguro ng tuluy-tuloy na pagsasama sa pandaigdigang imprastraktura at kagamitan ng pang-industriya na piping.

Teknikal na Pagtutukoy

Mga Pagpipilian sa Materyal UPVC (Grey/Blue) / CPVC (Light Grey/Cream)

Karaniwang Pagsunod ASTM D2467 (SCH80), DIN 8063, ISO 1452

Rating ng Presyon Mga Klase ng Presyon ng PN10, PN16, o SCH80

Uri ng Koneksyon Socket (Solvent Cement) x Female NPT/BSPT Thread

Saklaw ng Sukat 1/2" hanggang 4" (DN15 - DN100)

Pagkakatugma ng Thread

Ang mga female thread ay idinisenyo upang mag-mate sa karaniwang male NPT o BSPT threaded na mga bahagi. Ang tapered thread geometry ay nagbibigay ng mechanical interference seal kapag pinagsama sa PTFE tape. Para sa mga system na humahawak ng high-purity media, pumili ng mga thread na may mga pinababang detalye ng burr.

Paglaban sa Kemikal

Nag-aalok ang UPVC ng paglaban sa karamihan ng mga inorganikong acid at base hanggang sa 60°C. Pinapalawak ng CPVC ang chemical compatibility sa mas malawak na hanay ng mga organic acid at chlorinated media sa matataas na temperatura. Palaging i-verify ang pagiging tugma sa partikular na kimika ng proseso.

Mga Sitwasyon ng Pangunahing Aplikasyon

⛭

Kemikal at Metalurhiya

Paghahatid ng sulfuric acid, hydrochloric acid, at caustic soda sa mga linya ng pag-aatsara at pagproseso.

⛭

Electronics at Semiconductor

Pamamahagi ng Ultra-Pure Water (UPW) at mga electronic-grade na kemikal kung saan dapat iwasan ang ionic contamination.

⛭

Renewable Energy

Piping system para sa paggawa ng baterya ng lithium at paggawa ng cell ng photovoltaic (PV).

⛭

Paggamot ng Tubig

Pangangasiwa ng pang-industriyang wastewater, RO (Reverse Osmosis) permeate, at pamamahagi ng tubig na maiinom.

⛭

Pagkain at Parmasyutiko

Sanitary transport ng deionized water at cleaning-in-place (CIP) solutions.

Mga Alituntunin sa Pag-install

Thread Sealing: Gumamit lamang ng PTFE (Teflon) tape na idinisenyo para sa mga plastic na sinulid. Iwasan ang paggamit ng mga solvent-based na pipe dope na maaaring magdulot ng environmental stress cracking (ESC) sa UPVC o CPVC na mga materyales.
Pamamahala ng Torque: Huwag higpitan nang husto ang mga babaeng may sinulid na adaptor. Ang mga plastic na sinulid ay madaling matanggal o masira kung ang sobrang mekanikal na puwersa ay inilapat. Ang hand-tighten kasama ang isa hanggang dalawang pagliko ay karaniwang sapat.
Solvent Cementing: Siguraduhin na ang dulo ng socket ay nalinis at naka-prima bago ilapat ang naaangkop na solvent na semento. Obserbahan ang inirerekomendang set at mga oras ng paggamot na may kaugnayan sa temperatura ng kapaligiran at diameter ng tubo.
Mga Kondisyon sa Pag-iimbak: Mag-imbak ng mga kabit sa isang malamig, may kulay na lugar na malayo sa direktang pagkakalantad sa UV upang maiwasan ang pangmatagalang pagkasira. Panatilihin ang mga bahagi sa orihinal na packaging upang maprotektahan ang mga thread mula sa pisikal na pinsala at mga labi.

Mga Kritikal na Paghihigpit

Huwag gumamit ng mga babaeng adaptor ng CPVC na may mga oxidizing acid tulad ng nitric acid na higit sa 15% na konsentrasyon sa mataas na temperatura.
Iwasan ang pag-load ng epekto o biglaang pagtaas ng presyon na lumampas sa 1.5x na rate ng working pressure.
Hindi angkop para sa serbisyo ng singaw o patuloy na pagkakalantad sa UV nang walang proteksiyon na patong.
Huwag gumamit ng metal pipe wrenches nang direkta sa plastic adapter body. Gumamit ng mga strap wrenches o padded na tool upang maiwasan ang pag-gouging sa ibabaw.
Huwag lagyan ng thread sealant ang unang dalawang thread para maiwasan ang pagpasok ng sealant sa fluid stream.

Ang mga babaeng adapter na ito ay ginagamit sa mga industriya ng kemikal, metalurhiko, photovoltaic, nuclear, lithium, electronic semiconductor, pagkain, parmasyutiko, sasakyan, at pang-industriya na paggamot ng tubig para sa paghawak ng mga acid-alkali na likido, ultrapure na tubig, maiinom na tubig, electronic grade na tubig, at mga pipeline ng wastewater sa industriya.
