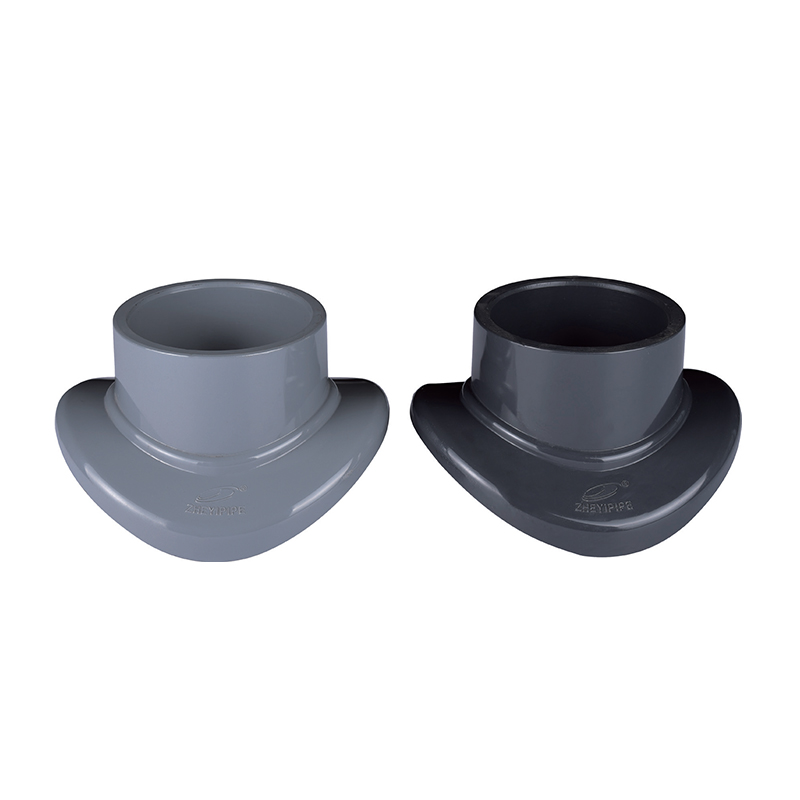

SCH8O/DIN UPVC/CPVC Saddle Joint

Ang saddle joint ay kilala sa kakaibang disenyo na hugis saddle, na nagpapahintulot sa mga koneksyon ng sangay nang hindi pinuputol o nasisira ang pangunahing pipeline. Pinapasimple nito ang pag-install at binabawasan ang kahirapan sa konstruksiyon at mga gastos habang nagbibigay ng pagganap ng sealing upang maiwasan ang pagtagas.

Ito ay angkop para sa mainit at malamig na mga sistema ng supply ng tubig, mga sistema ng proteksyon sa sunog, at mga industriya tulad ng mga kemikal at parmasyutiko. Ang UPVC/CPVC saddle joints ay nagbibigay ng maaasahang mga solusyon sa koneksyon para sa magkakaibang mga aplikasyon.

Makipag-ugnayan sa Amin

Nakaraang：Suporta ng UPVC/CPVC pipe
Susunod：SCH8O/DIN UPVC/CPVC Ⅱ Unyon

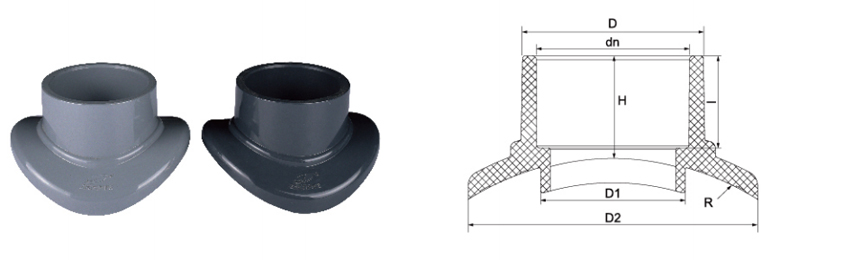

parameter aplikasyon Mga Pamantayan sa Teknikal

Nominal na laki Φ	ΦD	ΦD1	ΦD2	R	H	ako
Φ75×32	40	30	60	37.5	26	22
Φ90×32	40	30	65	45	26	22
Φ110×32	40	30	65	55	26	22
Φ140×32	40	30	70	70	26	22
Φ140×50	60	55	100	70	36	31
Φ140×63	75	60	100	70	40	38
Φ160×32	40	30	70	80	26	22
Φ160×50	60	60	100	80	36	31
Φ160×63	75	60	120	80	40	38
Φ160×90	105	90	150	80	56	51
Φ200×90	104	90	152	100	56	51
Φ225×32	40	30	60	112.5	26	22
Φ225×50	60	55	100	112.5	36	31
Φ225×63	75	60	120	112.5	42	38
Φ225×75	88	70	120	112.5	50	44
Φ225×90	105	90	155	112.5	56	51
Φ250×32	40	30	70	125	26	22
Φ250×63	75	60	120	125	42	38
Φ280×32	40	30	70	140	26	22
Φ280×50	60	55	100	140	36	31
Φ280×63	75	60	120	140	42	38
Φ280×75	88	70	120	140	50	44
Φ315×32	40	30	70	157.5	26	22
Φ315×50	60	55	100	157.5	36	31
Φ315×63	75	60	120	157.5	42	38
Φ315×75	88	70	118	157.5	50	44
Φ355×63	75	60	120	177.5	42	38

SCH80/DIN · SADDLE JOINT

Solusyon sa Koneksyon ng Sangay ng UPVC / CPVC

Clamp-on na disenyo · Walang pipeline cutting · Dual standard na pagsunod

Ang SCH80/DIN UPVC/CPVC Saddle Joint ay isang espesyal na bahagi ng piping na idinisenyo para sa pagsasanga ng mga umiiral nang pipeline nang hindi nangangailangan ng pagputol o malawak na pagsasaayos ng system. Ginawa upang sumunod sa parehong American SCH80 at European DIN dimensional standards, ang mga saddle joint na ito ay available sa hindi plastik na polyvinyl chloride (UPVC) at chlorinated polyvinyl chloride (CPVC) na materyales. Ang mekanikal na istraktura ay binubuo ng isang dalawang bahagi na clamp-on na disenyo na lumilikha ng isang leak-proof na koneksyon sa paligid ng pangunahing tubo, na nagpapadali sa pag-install ng mga pangalawang linya para sa pamamahagi ng likido. Ang mga joints na ito ay inengineered upang makatiis ng puro kemikal na konsentrasyon at high-pressure na kapaligiran na karaniwan sa pang-industriyang fluid handling, na nagbibigay ng isang matatag na interface para sa mga sensor, gauge, o lateral pipe extension.

◆

Kawalang-kilos ng kemikal

Ang parehong mga variant ng UPVC at CPVC ay nagpapakita ng mataas na resistensya sa mga acid, base, at salts, na pumipigil sa pagkasira ng materyal kapag nagdadala ng mga corrosive na pang-industriya na likido o ultra-pure na tubig.

◆

Structural Integrity

Ang kapal ng pader ng SCH80 ay nagbibigay ng mas mataas na mga rating ng presyon kumpara sa mga karaniwang fitting, na tinitiyak na ang saddle joint ay nagpapanatili ng selyo nito sa ilalim ng hydraulic fluctuations.

◆

Dali ng Pagsasama

Ang mekanismo ng clamp-on ay nagbibigay-daan para sa mabilis na pagpapalawak ng mga piping network, na makabuluhang binabawasan ang oras ng paggawa at downtime ng system sa panahon ng pag-upgrade o pagpapanatili ng pasilidad.

◆

Temperatura Versatility

Sinusuportahan ng variant ng CPVC ang mataas na hanay ng temperatura hanggang 93°C (200°F), na ginagawa itong angkop para sa mainit na corrosive na likidong transportasyon at pang-industriya na paggamot ng tubig.

Teknikal na Pagtutukoy

Karaniwang Pagsunod ASTM SCH80, DIN 8061/8062

Mga Pagpipilian sa Materyal UPVC (Polyvinyl Chloride), CPVC (Chlorinated Polyvinyl Chloride)

Uri ng Koneksyon Mechanical Clamp na may O-ring Seal / Solvent Cement Interface

Saklaw ng Sukat Tugma sa mga pangunahing diameter ng tubo mula 20mm hanggang 400mm

Presyon sa Paggawa PN10 - PN16 (Depende sa laki at materyal)

Mga Pangunahing Tampok

Tinatanggal ng clamp-on na disenyo ang pagputol ng pipeline

Ang O-ring seal ay nagbibigay ng leak-proof na koneksyon sa sangay

Tugma sa mga sukat ng tubo ng SCH80 at DIN

Sinusuportahan ng grado ng CPVC ang mainit na likidong aplikasyon hanggang sa 93°C

Angkop para sa pag-install ng sensor, gauge, o lateral pipe

Binabawasan ang downtime ng system sa panahon ng pagpapalawak

Semiconductor at Electronics

Pamamahagi ng electronic-grade water at ultra-pure water (UPW) sa loob ng mga malinis na kapaligiran kung saan kinakailangan ang mababang leachability.

Kemikal at Metalurhiya

Ligtas na transportasyon ng mga concentrated acid at alkaline na likido sa metal plating at chemical processing plant.

Renewable Energy

Imprastraktura ng piping para sa paggawa ng solar PV cell at mga linya ng produksyon ng lithium battery electrolyte.

Pang-industriya na Paggamot ng Tubig

Pangangasiwa ng pang-industriya na wastewater, desalination ng tubig-dagat, at deionized na transportasyon ng tubig sa mga pasilidad ng nuclear at food-grade.

▼

Mga Alituntunin sa Pag-install

Paghahanda sa Ibabaw: Tiyaking ang ibabaw ng pangunahing tubo ay walang mga debris, mga gasgas, o kahalumigmigan bago i-mount ang saddle joint upang matiyak na ang gasket ay nakakakuha ng airtight seal.
Torque Control: Kapag hinihigpitan ang mechanical bolts sa saddle clamp, ilapat ang pare-parehong torque sa lahat ng punto upang maiwasan ang localized na stress sa materyal na UPVC/CPVC, na maaaring humantong sa environmental stress cracking.
Paggamit ng Pandikit: Para sa mga uri ng solvent-weld saddle, gamitin ang naaangkop na primer at semento na tinukoy para sa UPVC o CPVC. Huwag paghaluin ang mga semento na inilaan para sa iba't ibang uri ng materyal.
Mga Kondisyon sa Pag-iimbak: Mag-imbak ng mga bahagi sa isang malamig, tuyo na kapaligiran na malayo sa direktang pagkakalantad sa UV. Ang pangmatagalang ultraviolet radiation ay maaaring makaapekto sa impact resistance ng PVC-based polymers sa paglipas ng panahon.

▲

Pagpapanatili at Inspeksyon

Pana-panahong suriin ang O-ring seal para sa mga palatandaan ng compression set o chemical attack. Palitan kung may nakitang crack o flattening.
Suriin ang bolt torque taun-taon. Ang vibration o thermal cycling ay maaaring magdulot ng unti-unting pagluwag ng mechanical clamp.
Para sa CPVC saddle joints sa mainit na serbisyo, subaybayan para sa pagkawalan ng kulay o brittleness bilang mga maagang tagapagpahiwatig ng pagkasira ng materyal.
Kapag nagdidisassemble, palitan ang lahat ng gasket at O-ring sa halip na muling gamitin ang mga lumang seal upang mapanatili ang leak-proof na integridad.

Ang mga saddle joint na ito ay ginagamit sa mga industriya ng kemikal, metalurhiko, photovoltaic, nuclear, lithium, electronic semiconductor, pagkain, parmasyutiko, sasakyan, at pang-industriya na paggamot ng tubig para sa paghawak ng mga acid-alkali na likido, ultrapure na tubig, maiinom na tubig, electronic grade na tubig, at mga pipeline ng wastewater sa industriya.

DIN 8061/8062 ASTM SCH80 UV Resistant (piliin ang mga grado) Lumalaban sa kemikal
