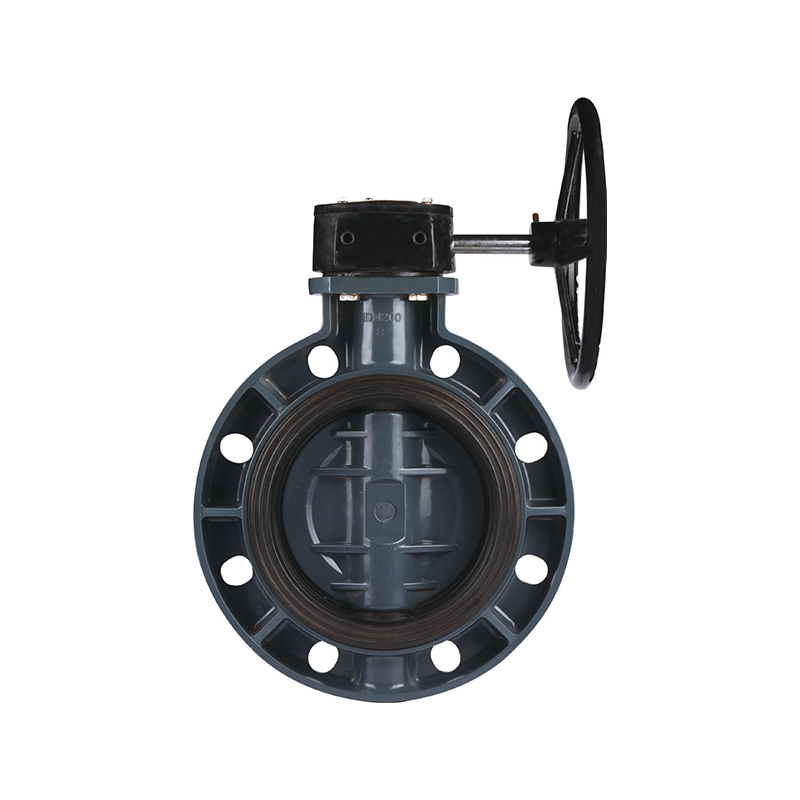

SCH8O/DIN UPVC/CPVC Gear Butterfly Valve

Ang UPVC/CPVC gear butterfly valve ay isang high-efficiency at matibay na fluid control device na malawakang ginagamit sa water treatment, chemical processing, at HVAC system. Ang disenyo nito ay nagsasama ng isang gear transmission system, na tinitiyak ang madali at tumpak na operasyon. Madaling maisaayos ng mga user ang switch ng balbula upang makontrol ang daloy ng likido at presyon.

Sa mga pang-industriyang pipeline man o residential water supply system, ang UPVC/CPVC gear butterfly valve ay naghahatid ng maaasahang pagganap ng sealing.

Makipag-ugnayan sa Amin

Nakaraang：SCH8O/DIN UPVC/CPVC Ball Check Valve
Susunod：SCH8O/DIN UPVC/CPVC Handle Butterfly Valve

parameter aplikasyon Mga Pamantayan sa Teknikal

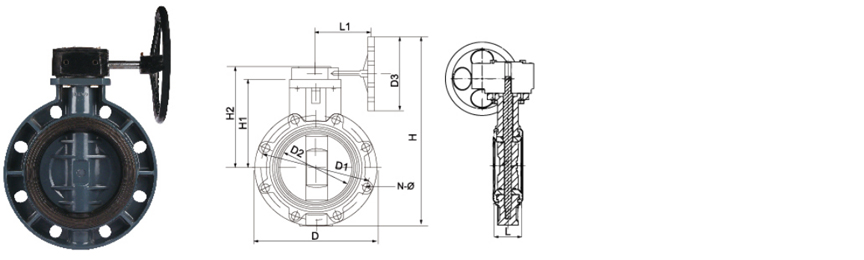

SIZE/NOM		dn160	dn225	dn280	dn315	dn335	dn400
		(DN160)	(DN200)	(DN250)	(DN300)	(DN350)	(DN400)
		(6")	(8")	(10")	(12")	(14")	(16")
D	DIN	288	344	412	487	512	598
	ANSI	284	343	406	481	535	595
	JIS	240	290	355	400	480	540
D1	DIN	240	295	350	400	460	515
	ANSI	241	298	362	432	476	540
	JIS	186	238	289	341	435	495
N-Φ	DIN	8-Φ23	8-Φ23	12-Φ23	12-Φ23	16-Φ25	16-Φ27
	ANSI	8-Φ22	8-Φ22	12-Φ24	12-Φ24	12-Φ29	16-Φ29
	JIS	8-Φ23	12-Φ23	12-Φ25	16-Φ25	16-Φ25	16-Φ25
D2		146	199	246	296	328	382
D3		260	260	280	280	280	380
H		489	552	646	710	748	895
H1		180	215	260	285	310	350
H2		250	285	340	365	390	460
L		70	88	98	108	125	140
L1		200	200	220	220	220	280

SCH80 / DIN · GEAR OPERATED

UPVC / CPVC Gear Butterfly Valve

Wafer / Lug · Manual Gear Actuator · Mabigat na Tungkulin

Ang SCH80/DIN UPVC/CPVC Gear Butterfly Valve ay isang heavy-duty quarter-turn valve na idinisenyo para sa tumpak na kontrol ng daloy sa malalaking diameter na corrosive at high-purity na mga fluid system. Ginawa ayon sa mga pamantayan ng ASTM SCH80 at DIN, ang balbula na ito ay may kasamang manual gear actuator na nagbibigay ng mekanikal na kalamangan para sa maayos na operasyon, lalo na sa mas malalaking sukat kung saan ang direktang pagpapatakbo ng lever ay nagiging hindi praktikal. Ang mekanismo ng gear ay may kasamang tampok na self-locking na nagpapanatili ng posisyon ng disc sa ilalim ng iba't ibang kundisyon ng daloy. Ang katawan ng balbula ay magagamit sa UPVC para sa pangkalahatang serbisyo ng kemikal at CPVC para sa mga aplikasyon ng mataas na temperatura hanggang sa 93°C. Ang nababanat na liner — inaalok sa EPDM, PTFE, o Viton — ay nagsisiguro ng bubble-tight shut-off sa buong saklaw ng presyon. Ang mga configuration ng wafer at lug ay nagbibigay ng flexibility sa pag-install, kabilang ang dead-end na kakayahan sa serbisyo.

DN50–DN600

Saklaw ng Sukat

PN10–PN16

Rating ng Presyon

–20°C hanggang 93°C

Saklaw ng CPVC

Gear Actuator

Operasyon

Mechanical Advantage

Ang gear actuator ay nagbibigay ng mataas na torque output na may kaunting pagsisikap ng operator, na nagpapagana ng maayos na operasyon ng mga malalaking diameter na balbula at tumpak na kontrol sa pag-throttling.

Posisyon Self-Locking

Ang mekanismo ng worm-gear ay awtomatikong humahawak sa posisyon ng disc nang hindi nangangailangan ng karagdagang mga locking device, na tinitiyak ang matatag na kontrol sa daloy sa ilalim ng pabagu-bagong kondisyon ng linya.

Liner Sealing System

Ang mapapalitang EPDM, PTFE, o Viton liner ay nagbibigay ng mahigpit na seal sa paligid ng mga mukha ng disc at flange, na inaalis ang mga daanan ng pagtagas at pinapasimple ang pagpapanatili ng field.

Paglaban sa Kemikal at Thermal

Ang mga katawan ng CPVC ay lumalaban sa mga nakakaagnas na kemikal at temperatura hanggang 93°C. Maaaring piliin ang materyal ng liner upang tumugma sa mga partikular na kinakailangan sa pagkakalantad sa kemikal.

Teknikal na Data

Materyal sa Katawan UPVC · CPVC

Materyal ng Disc Solid UPVC/CPVC · Coated Ductile Iron (opsyonal)

Materyal na Liner EPDM · PTFE · Viton (FKM)

Koneksyon Wafer · Lug (DIN o ANSI drilling)

Uri ng Actuator Manual na gear · Self-locking worm gear

Mga pamantayan ASTM D2467 (SCH80) · DIN 8061/8062 · ISO 16136

Pagkakatugma ng Liner

EPDM Tubig, mild acids, alkalis · Hanggang 80°C

PTFE Mga agresibong kemikal, solvent, high-purity · Hanggang 93°C

Viton (FKM) Hydrocarbon, langis, malakas na oxidizer · Hanggang 90°C

I-verify ang pagiging tugma ng liner sa partikular na kimika ng proseso at temperatura ng pagpapatakbo bago ang pag-install.

◆

Kemikal at Metalurhiya

Malaking diameter na paglipat ng acid, pamamahagi ng paso, mga linya ng feed ng reaktor, sirkulasyon ng pag-aatsara ng paliguan

◆

Electronics at Semiconductor

Ultrapure water distribution, chemical mechanical planarization, wet bench supply lines

◆

Enerhiya at Photovoltaics

Paglilipat ng electrolyte ng baterya, solar cell etching, nuclear cooling water, brine handling

◆

Paggamot ng Tubig

Wastewater treatment, RO feed, desalination, potable water distribution, filter backwash

◆

Pharmaceutical at Pagkain

DI water loops, CIP return lines, sanitary process lines, ingredient transfer

◆

Automotive at General

Sirkulasyon ng pintura, paghuhugas ng mga bahagi, mga sistema ng paglamig ng tubig, pang-industriya na wastewater

Pag-install at Operasyon

Pag-install ng wafer: Igitna ang balbula sa pagitan ng mga flanges. Gumamit ng flange bolts ng tamang haba at grado. Higpitan ang bolts nang pantay-pantay sa isang cross pattern sa tinukoy na torque.
Pag-install ng lug: Direktang mag-bolt sa isang flange para sa dead-end na serbisyo. Gumamit ng mga full-face gasket sa magkabilang panig ng balbula.
Pagpoposisyon ng disc: I-install nang bahagyang nakabukas ang disc (5–10°) upang protektahan ang liner mula sa pagkasira ng compression habang humihigpit ang flange.
Gear actuator: Ang mekanismo ng self-locking ay may hawak na posisyon. Huwag pilitin ang gear na lampas sa mekanikal na paghinto.
Line velocity: Para sa abrasive media, limitahan ang velocity sa 2 m/s. Para sa malinis na likido, hanggang 5 m/s ay katanggap-tanggap.
Pana-panahong pagpapatakbo: Ikot ang balbula kada quarter upang maiwasan ang pagdikit ng upuan sa mga application na hindi gaanong ginagamit. Maglagay ng grasa sa mekanismo ng gear taun-taon.

Mga Kritikal na Paghihigpit

Huwag lumampas sa 60°C para sa mga katawan ng UPVC. CPVC max 93°C tuloy-tuloy. Huwag lumampas sa rating ng temperatura ng liner.
Hindi na-rate para sa serbisyo ng singaw. Iwasan ang mabilis na thermal cycling at biglaang mga pagtaas ng presyon.
Huwag gumamit ng EPDM liner na may mga hydrocarbon solvents, langis, o malakas na oxidizing agent.
Ang PTFE liner ay may limitadong abrasion resistance — hindi inirerekomenda para sa high-solids slurries.
Iwasang patuloy na paandarin ang balbula sa 5–85% open range na may abrasive media.
Protektahan ang katawan ng balbula mula sa direktang pagkakalantad sa UV. Gumamit ng UV-stabilized na materyal o lagyan ng protective coating.
Huwag lumampas sa maximum pressure differential sa buong disc sa operating temperature.

Gabay sa Pag-troubleshoot

▶ Gear actuator mahirap buksan

Pamamaga ng liner o pagbubuklod ng disc. Suriin ang pagiging tugma ng media. Lubricate ang mekanismo ng gear na may inirerekomendang grasa. Kung magpapatuloy ang resistensya, siyasatin ang liner para sa pamamaga o pagpapapangit.

▶ Paglabas sa koneksyon ng flange

Ang mga bolts ay maaaring mangailangan ng retorquing. Suriin ang mga halaga ng torque — karaniwang 20–35 Nm depende sa laki. I-verify na malinis ang mga ibabaw ng gasket. Palitan ang liner kung nasira ang flange face.

▶ Tumagas ang nakaraang disc sa saradong posisyon

Siyasatin ang liner kung may pagkasira o deformation sa disc seating area. Palitan ang liner kung pagod. Para sa mga PTFE liners, tingnan kung may deformation sa malamig na daloy sa matataas na temperatura.

▶ Hindi nakahanay ang indicator ng posisyon

I-recalibrate ang indicator ng posisyon sa gear actuator. Tiyaking ganap na nakasara ang disc bago ayusin. I-verify na ang backlash ng mekanismo ng gear ay nasa loob ng mga katanggap-tanggap na limitasyon.

Ang mga gear-operated butterfly valve na ito ay naka-deploy sa mga industriya ng kemikal, metalurhiko, photovoltaic, nuclear, lithium, electronic semiconductor, pagkain, parmasyutiko, sasakyan, at pang-industriya na paggamot ng tubig para sa paghawak ng mga acid-alkali na likido, ultrapure na tubig, maiinom na tubig, electronic grade water, at industrial wastewater pipelines.

Kumpanya

Zheyi Pipeline (Wuhan) Co, Ltd.

ZHEYI Group oo Tsina SCH8O/DIN UPVC/CPVC Gear Butterfly Valve Para sa industriya ng pagkain/automotiko/elektronik tagapagtustos at pasadyang ginawa SCH8O/DIN UPVC/CPVC Gear Butterfly Valve Para sa industriya ng pagkain/automotiko/elektronik pabrika. Kami ay itinatag noong 2007, na nakatuon sa pananaliksik at pagpapaunlad, pagmamanupaktura, pagbebenta at serbisyo ng CPVC at UPVC na mga pang-industriyang tubo. Ang kumpanya ay nakakuha ng ilang mga sertipikasyon, kabilang ang espesyal na lisensya sa produksyon ng kagamitan, ang Zhejiang Province na may kaugnayan sa tubig na lisensya sa kalinisan ng produkto, ang IS09001 na sertipikasyon ng sistema ng pamamahala ng kalidad, ang sertipikasyon ng sistema ng pamamahala sa kapaligiran ng IS014001, at ang sertipikasyon ng sistema ng pamamahala sa kalusugan at kaligtasan ng trabaho sa IS045001. Ang kumpanya ay may higit sa 50 independiyenteng mga karapatan sa intelektwal na ari-arian at self-operated na mga karapatan sa pag-import at pag-export. Upang makapagbigay ng sari-saring produkto at mas mahusay na serbisyo, ipinakilala ng kumpanya ang advanced na teknolohiya, kagamitan sa tooling, at natatanging mga hilaw na materyales at sistema ng pamamahala mula sa Germany at United States. Sa paglipas ng mga taon, ang aming mga produkto ay malawakang ginagamit sa pipeline na transportasyon ng mga acid at alkali na likido, ultrapure na tubig, inuming tubig, electronic grade purong tubig, at pang-industriyang wastewater sa kemikal, metalurhiko, photovoltaic, nuclear power, lithium battery, electronic semiconductor, pagkain, gamot, sasakyan, pang-industriya na paggamot ng tubig at iba pang mga industriya. Sa kasalukuyan, ang ZHEYI Group ay nagtatag ng higit sa 30 mga kumpanya ng pagbebenta sa buong bansa, at lahat ng uri ng mga produkto ay ini-export sa Europa, Amerika, Timog-silangang Asya at iba pang mga bansa at rehiyon, at lubos na pinapaboran ng mga domestic at dayuhang customer.

Sertipiko ng karangalan

Balita

Saan Ginagamit ang SCH 80 UPVC Pipe sa Industrial at Comme...
Jul 30,2026
Tinukoy ng mga processor ng kemikal, mga operator ng water treatment, at mga pasilidad na pang-industriya SCH 80 UPVC pipe saanman ang isang piping system ay kailangang humawak ng mas mataas na panloob n...
matuto pa
Ano ang Nagiging Maaasahang Pagpipilian ang SCH 80 UPVC Pi...
Jul 23,2026
Ang SCH 80 UPVC pipe ay itinayo na may mas makapal na pader kaysa sa SCH 40 pipe sa parehong diameter sa labas, na nagpapataas ng pressure rating nito at ginagawa itong pamantayan para sa mga pang-industriyang liny...
matuto pa
Bakit Malawakang Ginagamit ang SCH 80 UPVC Pipe sa Industr...
Jul 16,2026
Ang kapal ng pader ay ang nag-iisang spec na naghihiwalay sa isang pipe na na-rate para sa hinihingi na pang-industriya na presyon mula sa isang para sa magaan na paggamit ng tirahan. SCH 80 UPVC pipe ma...
matuto pa

Mag-iwan ng mensahe

Mahigpit na kontrol sa kalidad

Ang ZHEYI Group ay sumusunod sa prinsipyo ng "kalidad muna", gumagamit ng internasyonal na advanced na kagamitan at mataas na kalidad na mga hilaw na materyales, mahigpit na kinokontrol ang bawat link ng produksyon, at nakatuon sa pagbibigay ng mga produktong pipeline na may mahusay na pagganap at katangi-tanging hitsura.

Ginagamit ng kumpanya ang pinaka-advanced na kagamitan sa produksyon at mga de-kalidad na materyales, kabilang ang Sekisui ng Japan at Lubrizol ng Estados Unidos. Ang "ZHEYI" ay perpektong pinagsama ang katangi-tanging teknolohiya ng produksyon sa propesyonal na pamamahala, at ang bawat produkto ay sumasailalim sa mahigpit na kontrol sa kalidad - mula sa produksyon, inspeksyon hanggang sa huling paghahatid, na tinitiyak ang perpektong kumbinasyon ng hitsura at paggana.
Pagsubok sa pagganap ng katumpakan

Sa ZHEYI, ang bawat produkto ay meticulously crafted, hindi lamang tumutuon sa katangi-tanging aesthetic disenyo, ngunit din palaging nakatuon sa mahusay na intrinsic na kalidad. Tinitiyak ng mahigpit na pagsubok sa pagganap na mapanatili ng produkto ang katatagan at tibay kahit sa ilalim ng malupit na mga kondisyon.:

● Pagsusuri sa densidad: Sinusukat ang density ng materyal upang matiyak ang pagkakapareho at katatagan ng mga istruktura.
● Pagsusuri ng temperatura ng paglambot ng Vicat: sinusuri ang antas ng paglambot ng mga materyales sa ilalim ng mga kondisyon ng mataas na temperatura upang matiyak ang kakayahan ng produkto na labanan ang pagpapapangit sa iba t ibang kapaligiran.
● Pagsusuri sa oven: ginagaya ang pangmatagalang paglaban sa init at bini-verify ang kakayahan ng produkto na makatiis sa mataas na temperatura sa mahabang panahon.
● Pagsusuri ng hydrostatic: Suriin ang lakas ng mga tubo sa ilalim ng mga kondisyon ng mataas na presyon upang matiyak ang kaligtasan at pagiging maaasahan ng produkto.
● Drop hammer impact test: Subukan ang impact resistance ng produkto sa panahon ng transportasyon, pag-install at pang-araw-araw na paggamit.

SCH8O/DIN UPVC/CPVC Gear Butterfly Valve Kaalaman sa industriya

Paano mapanatili UPVC/CPVC gear butterfly valves ? Mga karaniwang pagkakamali at paraan upang mapahaba ang buhay

Ang UPVC (unplasticized polyvinyl chloride) at CPVC (chlorinated polyvinyl chloride) na mga gear butterfly valve ay malawakang ginagamit sa maraming industriya dahil sa kanilang mahusay na corrosion resistance, magaan na disenyo at ekonomiya, kabilang ang ligtas na inuming tubig, metalurhiya, photovoltaics, nuclear power, electronic semiconductors, gamot, pang-industriya na paggamot ng tubig, pang-industriya na wastewater at iba pang larangan. Gayunpaman, ang mga problema tulad ng pagkasira, pagtagas o hindi magandang operasyon ay maaaring mangyari sa pangmatagalang paggamit. Ang makatwirang pagpapanatili at pag-troubleshoot ay maaaring makabuluhang pahabain ang buhay ng balbula.

I. Pang-araw-araw na mga hakbang sa pagpapanatili

1. Regular na inspeksyon at paglilinis
Ligtas na inuming tubig at pang-industriya na paggamot ng tubig: Ang balbula ay nakikipag-ugnayan sa tubig na naglalaman ng chlorine o mga dumi sa loob ng mahabang panahon. Kinakailangang suriin kung mayroong sediment o biofilm sa loob ng valve body upang maiwasan ang pagbara o kaagnasan.
Electronic na semiconductor at industriya ng parmasyutiko: kailangang tiyakin ng mga sistema ng paghahatid ng tubig o kemikal na may mataas na kadalisayan na ang mga balbula ay walang kontaminasyon ng particle at regular na pinupunasan ng deionized na tubig o mga compatible na solvent.
Metallurgy at pang-industriya na wastewater: Ang acidic o high-solid na content na media ay madaling ma-scaling sa valve seat o butterfly plate surface, at kailangan ng manual na paglilinis sa panahon ng shutdown.

2. Pagpapadulas ng gearbox at pagsubok sa pagpapatakbo
Ang mekanismo ng paghahatid ng gear ay kailangang regular na punan ng food-grade grease (tulad ng industriya ng inuming tubig) o chemical corrosion-resistant lubricant (tulad ng industriya ng kemikal at industriya ng wastewater treatment).
Manu-manong patakbuhin ang balbula nang maraming beses upang matiyak ang maayos na pagbubukas at pagsasara at maiwasan ang pag-jam (ang nuclear power industry ay may napakataas na mga kinakailangan para sa pagiging maaasahan ng balbula at nangangailangan ng mahigpit na pagsubok).

3. Inspeksyon at pagpapalit ng selyo
Ang EPDM o FKM seal ng UPVC/CPVC valves ay madaling tumanda sa mataas na temperatura o malakas na chemical media (tulad ng mga pickling fluid sa photovoltaic industry at etching agents sa semiconductor industry). Inirerekomenda na palitan ang mga ito tuwing 2-3 taon.
Kung ang panloob na butas na tumutulo ay natagpuan (tulad ng mahigpit na mga kinakailangan sa sealing sa industriya ng parmasyutiko), kinakailangan na agad na suriin kung ang ibabaw ng sealing ay pagod o deformed.

Ⅱ. Mga karaniwang pagkakamali at solusyon

1. Ang balbula ay hindi maaaring ganap na sarado (panloob na pagtagas)
Dahilan: Butterfly plate offset, seal ring wear o medium crystallization (tulad ng salt deposition sa industrial wastewater).
Solusyon: Ayusin ang turnilyo sa limitasyon ng gearbox, palitan ang seal ring, o i-disassemble at linisin ang butterfly plate (naaangkop sa mga corrosive fluid sa industriya ng metalurhiko).

2. Tumaas na operating torque o jamming
Dahilan: Kakulangan ng lubrication sa gearbox, kalawang sa valve stem (kinakailangan ang anti-rust na disenyo para sa mga sistema ng paglamig ng tubig sa industriya ng nuclear power) o pagdikit ng medium (tulad ng mga syrup fluid sa industriya ng parmasyutiko).
Solusyon: Linisin at i-lubricate ang valve stem, at suriin kung ang gearbox ay may water ingress (hindi tinatablan ng tubig ang disenyo ay kinakailangan para sa panlabas na pag-install ng mga balbula sa photovoltaic na industriya).

3. Bitak o deformed valve body
Dahilan: Ang balbula ng CPVC ay lumampas sa na-rate na temperatura (karaniwan ay ≤90°C) sa mataas na temperatura (tulad ng mataas na temperatura na sirkulasyon ng ultrapure na tubig sa industriya ng semiconductor), o ang balbula ng UPVC ay naaapektuhan ng panlabas na puwersa (tulad ng mekanikal na stress sa mga pipe ng wastewater sa industriya).
Solusyon: Palitan ang mga balbula ng CPVC o FRPP ng mas mataas na resistensya sa temperatura at palakasin ang suporta sa pipeline.

4. Kabiguan ng gearbox
Dahilan: Ang pangmatagalang pagkakalantad sa mga mahalumigmig na kapaligiran (tulad ng mga halaman sa pag-inom ng tubig) ay nagdudulot ng kalawang sa mga panloob na gear, o ang madalas na operasyon ay nagiging sanhi ng pagkasira.
Solusyon: Pumili ng isang hindi kinakalawang na asero na modelo ng gearbox, o mag-upgrade sa isang anti-corrosion coated gearbox (angkop para sa mga sitwasyong mataas ang demand gaya ng nuclear power).

III. Mga pangunahing paraan upang mapahaba ang buhay

Mga katangian ng adaptive media:
Ginagamit ang mga seal ng CPVC PTFE sa malakas na acid/alkaline na kapaligiran (tulad ng electronic semiconductor etching liquid);
Ang tubig na may mataas na kadalisayan (mga parmasyutiko, photovoltaics) ay iwasang gumamit ng mga pampadulas na naglalaman ng mga metal additives.

Standardized na pag-install at pagpapatakbo:
Iwasan ang pagbaluktot ng stress ng pipeline ng katawan ng balbula (isang karaniwang problema sa pang-industriya na paggamot ng tubig);
Ang industriya ng nuclear power ay dapat na mahigpit na magsagawa ng mga pagsubok sa presyon alinsunod sa mga pamantayan ng ASME.

Preventive maintenance plan:
Suriin ang sealing ng mga ligtas na sistema ng inuming tubig tuwing anim na buwan;
Linisin at sukatin ang pang-industriya na wastewater treatment valve bawat quarter.

IV. Mga espesyal na pagsasaalang-alang sa mga aplikasyon sa industriya

Photovoltaic at electronic semiconductors: Dapat matugunan ng mga balbula ang mga kinakailangan ng walang pag-ulan ng metal na ion upang maiwasang makontamina ang ultrapure na tubig.
Nuclear power: Pumili ng mga materyal na CPVC na lumalaban sa radiation aging, at regular na magsagawa ng hindi mapanirang pagsubok (tulad ng ultrasonic testing).
Medisina at Pagkain: Dapat sumunod ang mga balbula sa sertipikasyon ng FDA o EHEDG para matiyak ang kalinisan at sterility.
