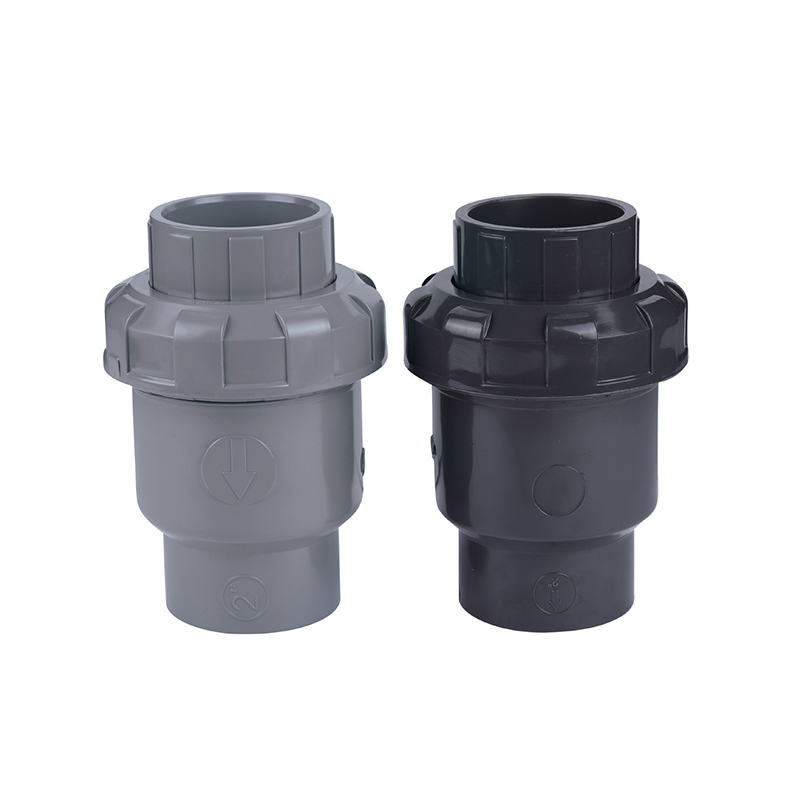

SCH8O/DIN UPVC/CPVC Ball Check Valve

Ang UPVC/CPVC ball check valve ay isang high-efficiency at maaasahang fluid control device na idinisenyo para sa iba't ibang pang-industriya at construction application. Ang disenyong hugis-bola nito ay nagbibigay-daan sa balbula na bumukas nang mabilis habang dumadaloy ang fluid at awtomatikong nagsasara sa panahon ng reverse flow, na epektibong pumipigil sa backflow at paghahalo ng likido upang matiyak ang kaligtasan at kahusayan ng system.

Ang balbula ay malawakang ginagamit sa paggamot ng tubig, pagproseso ng kemikal, mga parmasyutiko, at mga industriya ng pagproseso ng pagkain, lalo na sa mga sitwasyong nangangailangan ng mataas na kadalisayan ng likido. Ang simpleng istraktura at maginhawang pag-install nito ay ginagawa itong isang modernong pang-industriya na solusyon para sa mataas na mga kinakailangan sa pagkontrol ng likido.

Makipag-ugnayan sa Amin

Nakaraang：SCH8O/DIN UPVC/CPVC Ball Bottom Valve
Susunod：SCH8O/DIN UPVC/CPVC Gear Butterfly Valve

parameter aplikasyon Mga Pamantayan sa Teknikal

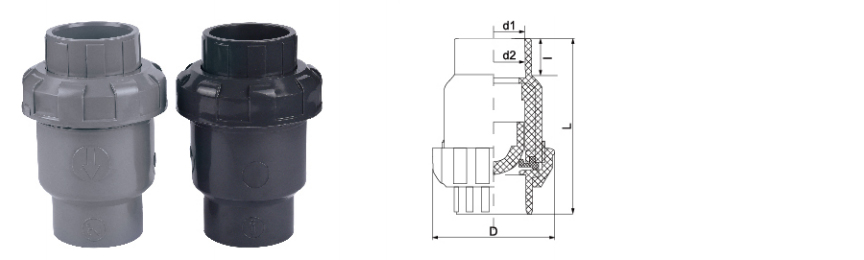

SIZE/NOM.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110
		(DN15)	(DN20)(	DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")
DIN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4
DIN	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1
ANSI	d1	21.51	26.87	33.62	42.6	48.54	60.65	73.39	89.31	114.8
ANSI	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.2
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27
JIS	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2
D		53	63	73	85	97	118	134	158	202
L		90	106	124	139	151	169	230	262	346
I		16	19	22	26	31	38	44	51	61

SCH80 / DIN · NON-RETURN · SPRING LOADED

UPVC / CPVC Ball Check Valve

DN15–DN150 · PN10–PN16 · –20°C hanggang 93°C

Ang SCH80/DIN UPVC/CPVC Ball Check Valve ay isang spring-loaded, non-return device na ginawa upang maiwasan ang reverse flow sa mga corrosive at high-purity fluid system. Ginawa ayon sa mga pamantayan ng ASTM SCH80 at DIN, ang balbula na ito ay gumagamit ng spring-loaded na bola na pumuwesto sa isang seal upang harangan ang backflow habang pinapayagan ang libreng forward flow. Ang disenyo ng bola ay nagbibigay ng mababang presyon at mabilis na pagsasara ng tugon. Ang katawan ng balbula ay magagamit sa UPVC para sa pangkalahatang serbisyo ng kemikal at CPVC para sa mga aplikasyon ng mataas na temperatura hanggang sa 93°C. Ang O-ring seal, na available sa EPDM, FKM, o PTFE, ay nagsisiguro ng leak-tight shut-off kapag nangyari ang reverse flow. Angkop para sa parehong pahalang at patayong pag-install.

DN15 – DN150 Saklaw ng Sukat

PN10 – PN16 Rating ng Presyon

–20°C hanggang 93°C Saklaw ng Operating CPVC

Ball at Spring Suriin ang Mekanismo

⦿

Pagsasara ng Spring-Loaded Ball

Ang spring-loaded na bola ay nagbibigay ng mabilis na pagsasara ng tugon upang maiwasan ang reverse flow, na may spring force na naka-calibrate upang matiyak ang positibong upuan kahit na sa mababang forward flow velocities.

⦿

Paglaban sa Kemikal at Thermal

Ang mga materyales ng UPVC at CPVC ay lumalaban sa malawak na hanay ng mga acid, base, at asin. Pinapalawig ng CPVC ang serbisyo sa 93°C. Maaaring mapili ang bola at mga materyales ng selyo para sa tiyak na pagkakatugma sa kemikal.

⦿

Mababang Pressure Drop

Pinaliit ng spherical ball na disenyo ang paghihigpit sa daloy sa panahon ng pasulong na daloy, binabawasan ang pagkonsumo ng enerhiya ng system at pinapanatili ang kahusayan ng linya sa buong saklaw ng pagpapatakbo.

⦿

Pahalang o Vertical na Pag-install

Angkop para sa parehong pahalang at patayo (pataas na daloy) na mga pag-install, na nagbibigay ng flexibility ng disenyo para sa bago o pag-retrofit ng mga piping system nang hindi nangangailangan ng espesyal na oryentasyon.

Teknikal na Pagtutukoy

Materyal sa Katawan UPVC · CPVC

Materyal ng Bola Solid UPVC · PTFE · Hindi kinakalawang na asero (opsyonal)

Materyal ng selyo EPDM · FKM (Viton) · PTFE

Materyal ng tagsibol Hindi kinakalawang na asero 304 · 316 (pinahiran)

Koneksyon Socket (solvent) · May sinulid (NPT/BSPT)

Mga pamantayan ASTM D2467 · DIN 8061/8062 · ISO 16137

Gabay sa Pagpili ng Selyo at Bola

EPDM Seal Tubig, mild acids, alkalis · Hanggang 80°C

FKM Seal Hydrocarbon, langis, malakas na oxidizer · Hanggang 90°C

PTFE Seal Mga agresibong kemikal, solvent, high-purity · Hanggang 93°C

Bola ng PTFE Pinakamataas na paglaban sa kemikal, mababang alitan

SS Ball Mataas na lakas ng makina, paglaban sa pagsusuot

I-verify ang pagiging tugma ng materyal sa kimika ng proseso at temperatura bago i-install.

Mga Industriya at Aplikasyon

◈ Kemikal at Metalurhiya Paglilipat ng asido, pag-dosing ng caustic, proteksyon sa paglabas ng bomba, mga linya ng pag-aatsara

◈ Electronics at Semiconductor Ultrapure water distribution, chemical delivery, CMP slurry return

◈ Enerhiya at Photovoltaics Battery electrolyte, solar cell etching, cooling water return lines

◈ Paggamot ng Tubig Wastewater discharge, RO permeate, desalination, pump discharge

◈ Pharmaceutical at Pagkain DI water loops, CIP return, sanitary lines, ingredient transfer

◈ Automotive at General Paghuhugas ng mga bahagi, sirkulasyon ng pintura, cooling water, pang-industriya na wastewater

Mga Alituntunin sa Pag-install

Oryentasyon: I-install gamit ang flow arrow sa direksyon ng forward flow. Para sa mga pahalang na linya, ang tagsibol ay nagbibigay ng maaasahang pagsasara. Para sa mga patayong linya, i-install na may pataas na direksyon ng daloy lamang.
Upstream/downstream: Payagan ang hindi bababa sa 5 pipe diameters ng straight pipe upstream at 3 diameters downstream para sa pinakamahusay na performance.
Solvent welding: Gumamit ng panimulang aklat at semento na partikular sa UPVC o CPVC. Pahintulutan ang buong oras ng pagpapagaling bago ang presyon.
Mga sinulid na koneksyon: Ilapat ang PTFE tape sa mga male thread. Higpitan ng kamay at 1–2 pagliko gamit ang strap wrench.
Inspeksyon: Pana-panahong suriin ang selyo at bola para sa pagkasira o pag-atake ng kemikal, lalo na sa high-cycle o abrasive na serbisyo.

Mga Kritikal na Paghihigpit

Huwag lumampas sa 60°C para sa mga katawan ng UPVC. CPVC max 93°C tuloy-tuloy. Huwag lumampas sa rating ng temperatura ng seal.
Hindi na-rate para sa serbisyo ng singaw. Iwasan ang mabilis na thermal cycling at biglaang mga pagtaas ng presyon.
Hindi idinisenyo para sa gaseous media — ang mga check valve ay inilaan para sa likidong serbisyo lamang.
Spring material: I-verify na ang spring alloy ay tugma sa proseso ng chemistry upang maiwasan ang kaagnasan at pagkapagod.
Iwasan ang operasyon na may mataas na nilalaman ng solids o abrasive slurries na maaaring makapinsala sa bola at seal surface.
Protektahan ang katawan ng balbula mula sa direktang pagkakalantad sa UV. Gumamit ng UV-stabilized na materyal o lagyan ng protective coating.
Huwag mag-install sa mga system na may pumipintig na daloy na maaaring magdulot ng mabilis na pagbibisikleta at maagang pagkasira.

Pag-troubleshoot sa Field

Ang balbula ay hindi ganap na nagsasara

Suriin kung may mga labi na nakulong sa pagitan ng bola at selyo. Suriin ang selyo kung may pagkasira o pagkasira ng kemikal. I-verify na ang spring ay hindi sira o corroded. Palitan ang mga nasirang sangkap.

Labis na pagbaba ng presyon

Maaaring masyadong mataas ang tensyon sa tagsibol para sa daloy ng system. I-verify ang laki ng balbula. Para sa mga application na mababa ang daloy, isaalang-alang ang opsyon na lower spring force. Suriin kung may mga debris na pumipigil sa paggalaw ng bola.

Ingay ng daldalan habang nagpapatakbo

Maaaring masyadong mababa ang bilis ng daloy na nagiging sanhi ng kawalang-tatag ng bola. Dagdagan ang daloy ng daloy o i-install gamit ang mas magaan na spring. Para sa pulsating flow, isaalang-alang ang isang dampened check valve na disenyo.

Paglabas sa reverse direction

Suriin ang selyo para sa pinsala o pagpapapangit. I-verify na tama ang pagkakaupo ng bola. Para sa mga PTFE seal, tingnan kung may malamig na daloy sa mataas na temperatura. Palitan ang selyo kung pagod.

Ang mga ball check valve na ito ay naka-deploy sa mga industriya ng kemikal, metalurhiko, photovoltaic, nuclear, lithium, electronic semiconductor, pagkain, parmasyutiko, sasakyan, at pang-industriya na paggamot ng tubig para sa paghawak ng mga acid-alkali na likido, ultrapure na tubig, maiinom na tubig, electronic grade na tubig, at mga pipeline ng wastewater sa industriya.

Kumpanya

Zheyi Pipeline (Wuhan) Co, Ltd.

ZHEYI Group oo Tsina SCH8O/DIN UPVC/CPVC Ball Check Valve Para sa industriya ng pagkain/automotiko/elektronik tagapagtustos at pasadyang ginawa SCH8O/DIN UPVC/CPVC Ball Check Valve Para sa industriya ng pagkain/automotiko/elektronik pabrika. Kami ay itinatag noong 2007, na nakatuon sa pananaliksik at pagpapaunlad, pagmamanupaktura, pagbebenta at serbisyo ng CPVC at UPVC na mga pang-industriyang tubo. Ang kumpanya ay nakakuha ng ilang mga sertipikasyon, kabilang ang espesyal na lisensya sa produksyon ng kagamitan, ang Zhejiang Province na may kaugnayan sa tubig na lisensya sa kalinisan ng produkto, ang IS09001 na sertipikasyon ng sistema ng pamamahala ng kalidad, ang sertipikasyon ng sistema ng pamamahala sa kapaligiran ng IS014001, at ang sertipikasyon ng sistema ng pamamahala sa kalusugan at kaligtasan ng trabaho sa IS045001. Ang kumpanya ay may higit sa 50 independiyenteng mga karapatan sa intelektwal na ari-arian at self-operated na mga karapatan sa pag-import at pag-export. Upang makapagbigay ng sari-saring produkto at mas mahusay na serbisyo, ipinakilala ng kumpanya ang advanced na teknolohiya, kagamitan sa tooling, at natatanging mga hilaw na materyales at sistema ng pamamahala mula sa Germany at United States. Sa paglipas ng mga taon, ang aming mga produkto ay malawakang ginagamit sa pipeline na transportasyon ng mga acid at alkali na likido, ultrapure na tubig, inuming tubig, electronic grade purong tubig, at pang-industriyang wastewater sa kemikal, metalurhiko, photovoltaic, nuclear power, lithium battery, electronic semiconductor, pagkain, gamot, sasakyan, pang-industriya na paggamot ng tubig at iba pang mga industriya. Sa kasalukuyan, ang ZHEYI Group ay nagtatag ng higit sa 30 mga kumpanya ng pagbebenta sa buong bansa, at lahat ng uri ng mga produkto ay ini-export sa Europa, Amerika, Timog-silangang Asya at iba pang mga bansa at rehiyon, at lubos na pinapaboran ng mga domestic at dayuhang customer.

Sertipiko ng karangalan

Balita

Saan Ginagamit ang SCH 80 UPVC Pipe sa Industrial at Comme...
Jul 30,2026
Tinukoy ng mga processor ng kemikal, mga operator ng water treatment, at mga pasilidad na pang-industriya SCH 80 UPVC pipe saanman ang isang piping system ay kailangang humawak ng mas mataas na panloob n...
matuto pa
Ano ang Nagiging Maaasahang Pagpipilian ang SCH 80 UPVC Pi...
Jul 23,2026
Ang SCH 80 UPVC pipe ay itinayo na may mas makapal na pader kaysa sa SCH 40 pipe sa parehong diameter sa labas, na nagpapataas ng pressure rating nito at ginagawa itong pamantayan para sa mga pang-industriyang liny...
matuto pa
Bakit Malawakang Ginagamit ang SCH 80 UPVC Pipe sa Industr...
Jul 16,2026
Ang kapal ng pader ay ang nag-iisang spec na naghihiwalay sa isang pipe na na-rate para sa hinihingi na pang-industriya na presyon mula sa isang para sa magaan na paggamit ng tirahan. SCH 80 UPVC pipe ma...
matuto pa

Mag-iwan ng mensahe

Mahigpit na kontrol sa kalidad

Ang ZHEYI Group ay sumusunod sa prinsipyo ng "kalidad muna", gumagamit ng internasyonal na advanced na kagamitan at mataas na kalidad na mga hilaw na materyales, mahigpit na kinokontrol ang bawat link ng produksyon, at nakatuon sa pagbibigay ng mga produktong pipeline na may mahusay na pagganap at katangi-tanging hitsura.

Ginagamit ng kumpanya ang pinaka-advanced na kagamitan sa produksyon at mga de-kalidad na materyales, kabilang ang Sekisui ng Japan at Lubrizol ng Estados Unidos. Ang "ZHEYI" ay perpektong pinagsama ang katangi-tanging teknolohiya ng produksyon sa propesyonal na pamamahala, at ang bawat produkto ay sumasailalim sa mahigpit na kontrol sa kalidad - mula sa produksyon, inspeksyon hanggang sa huling paghahatid, na tinitiyak ang perpektong kumbinasyon ng hitsura at paggana.
Pagsubok sa pagganap ng katumpakan

Sa ZHEYI, ang bawat produkto ay meticulously crafted, hindi lamang tumutuon sa katangi-tanging aesthetic disenyo, ngunit din palaging nakatuon sa mahusay na intrinsic na kalidad. Tinitiyak ng mahigpit na pagsubok sa pagganap na mapanatili ng produkto ang katatagan at tibay kahit sa ilalim ng malupit na mga kondisyon.:

● Pagsusuri sa densidad: Sinusukat ang density ng materyal upang matiyak ang pagkakapareho at katatagan ng mga istruktura.
● Pagsusuri ng temperatura ng paglambot ng Vicat: sinusuri ang antas ng paglambot ng mga materyales sa ilalim ng mga kondisyon ng mataas na temperatura upang matiyak ang kakayahan ng produkto na labanan ang pagpapapangit sa iba t ibang kapaligiran.
● Pagsusuri sa oven: ginagaya ang pangmatagalang paglaban sa init at bini-verify ang kakayahan ng produkto na makatiis sa mataas na temperatura sa mahabang panahon.
● Pagsusuri ng hydrostatic: Suriin ang lakas ng mga tubo sa ilalim ng mga kondisyon ng mataas na presyon upang matiyak ang kaligtasan at pagiging maaasahan ng produkto.
● Drop hammer impact test: Subukan ang impact resistance ng produkto sa panahon ng transportasyon, pag-install at pang-araw-araw na paggamit.

SCH8O/DIN UPVC/CPVC Ball Check Valve Kaalaman sa industriya

Paano pumili ng tama UPVC/CPVC ball check valve ? Mga pangunahing salik at gabay sa aplikasyon sa industriya

Ang UPVC (unplasticized polyvinyl chloride) at CPVC (chlorinated polyvinyl chloride) ball check valves ay malawakang ginagamit sa maraming industriya dahil sa kanilang corrosion resistance, magaan at mataas na gastos sa pagganap. Ang tamang pagpili ay nangangailangan ng komprehensibong pagsasaalang-alang ng mga katangian ng media, mga kondisyon sa pagtatrabaho at mga pangangailangang partikular sa industriya. Ang mga sumusunod ay mga pangunahing punto sa pagpili at karaniwang pagsusuri ng aplikasyon sa industriya:

1. Media compatibility
UPVC: Angkop para sa mahinang acid, mahinang alkali at malinaw na media ng tubig sa temperatura ng silid (≤60°C), tulad ng inuming tubig, pang-industriya na paggamot ng tubig, atbp.
CPVC: Ang mas mataas na paglaban sa temperatura (≤90°C), makatiis ng mga malakas na acid, malakas na alkali at ilang organikong solvent, na angkop para sa transportasyon ng likidong kemikal sa industriya ng electronic semiconductor o pag-ukit ng wastewater treatment sa industriya ng photovoltaic.

2. Mga kinakailangan sa presyon at daloy
Ang mga sistema ng mababang presyon (tulad ng paghahatid ng purong tubig sa industriya ng gamot) ay maaaring pumili ng mga karaniwang antas ng presyon (PN10~16).
Ang mga kondisyon ng mataas na presyon o pulso (tulad ng mga sistema ng sirkulasyon ng paglamig sa metalurhiya) ay kailangang i-verify ang kapasidad ng pressure bearing ng valve body, at pumili ng reinforced na istraktura kung kinakailangan.

3. Mga espesyal na kinakailangan sa industriya
Nuclear power plants: dapat sumunod sa radiation-resistant material certification at tiyaking zero leakage para maiwasan ang polusyon.
Industrial wastewater: Kapag naglalaman ng granular media, inirerekumenda na gumamit ng ball check valve na may anti-blocking na disenyo upang maiwasan ang valve ball na makaalis.
Ligtas na inuming tubig: Ang materyal sa katawan ng balbula ay dapat pumasa sa NSF/ANSI 61 at iba pang mga sertipikasyon sa kaligtasan ng inuming tubig.

4. Kapaligiran sa pag-install
Para sa mga sitwasyong limitado sa espasyo (gaya ng mga electronic semiconductor factory service pipeline), dapat piliin ang mga compact flanges o sinulid na istilo ng koneksyon.
Ang mga kinakaing unti-unting kapaligiran (tulad ng mga pipeline ng acid wastewater sa industriya ng photovoltaic) ay nangangailangan ng mga karagdagang pagsusuri sa tolerance ng mga materyales sa sealing (tulad ng EPDM, FPM).

5. Pagpapanatili at habang-buhay
Para sa mga system na madalas na sinimulan at huminto (gaya ng mga pipeline ng paglilinis ng CIP sa industriya ng parmasyutiko), inirerekomendang pumili ng mga balbula na lumalaban sa pagsusuot (gaya ng mga ceramic coating) upang mabawasan ang dalas ng pagpapanatili.
