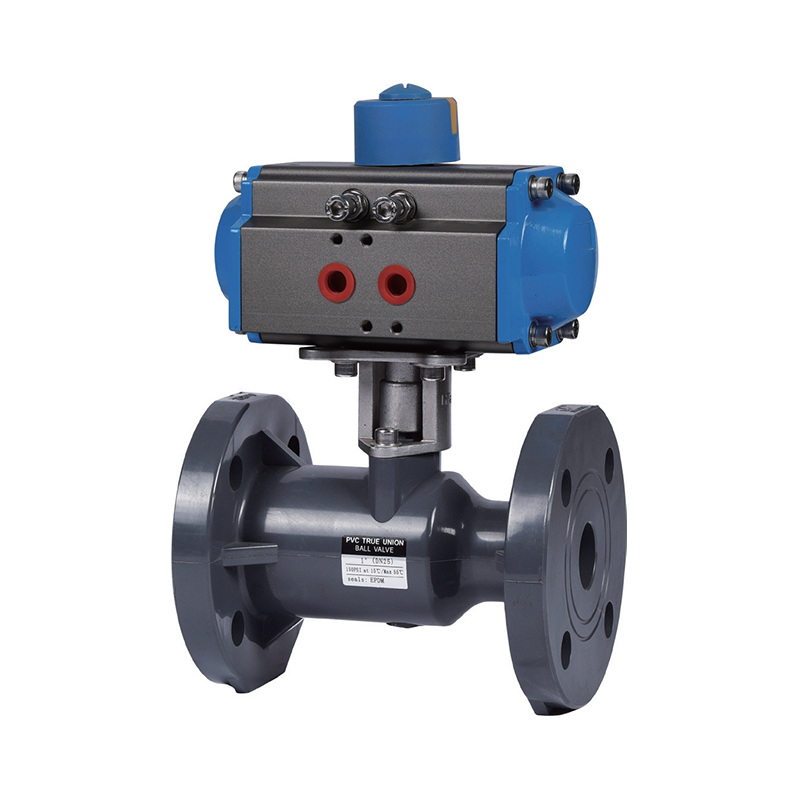

Pneumatic flange ball valve

Kabilang sa lahat ng mga uri ng mga balbula, ang pneumatic flanged ball valve ay may paglaban sa likido. Kahit na ang nabawasan na uri ng uri ay medyo mababa ang paglaban ng likido. Ang balbula ng balbula ng balbula ng pneumatic ball ay nilagyan ng thrust bearings upang mabawasan ang friction torque sa stem, tinitiyak ang makinis at nababaluktot na pangmatagalang operasyon. Ang upuan ng balbula ay nag -aalok ng pagganap ng sealing, na ginawa mula sa mga nababanat na materyales tulad ng PTFE, na nagpapabuti sa kakayahan ng sealing habang tumataas ang medium pressure. Bilang karagdagan, ang sealing ng stem ay maaasahan at lumalaban sa pinsala. Dahil sa mga katangian ng self-lubricating ng mga materyales na ginamit at minimal na pagkawala ng alitan sa bola, ang balbula ng pneumatic ball ay may mahabang buhay ng serbisyo. Ang mga bukal sa pagitan ng bola, stem, at balbula ng katawan ay tumutulong sa paglabas ng static na kuryente na nabuo sa panahon ng paglipat, tinitiyak ang ligtas na paggamit.

Makipag-ugnayan sa Amin

Nakaraang：Electric Flange Ball Valve
Susunod：UPVC/CPVC Electric Driven Valves

parameter aplikasyon Mga Pamantayan sa Teknikal

(1) Materyal: UPVC, CPVC
(2) Sukat: 1 "-4 ", DN25-DN100, DN32-DN110
(3) Pamantayan: Din
(4) Koneksyon: Flange
(5) Presyon ng trabaho: 150psi, 1.0Mpa
(6) Temperatura ng Operating: UPVC (-10 ℃ -60 ℃), CPVC (-10 ℃ -90 ℃)
(7) Minimum na presyon ng hangin: 45psi, 0.4Mpa
(8) Kulay ng Katawan: UPVC (madilim na kulay -abo), CPVC (light grey)

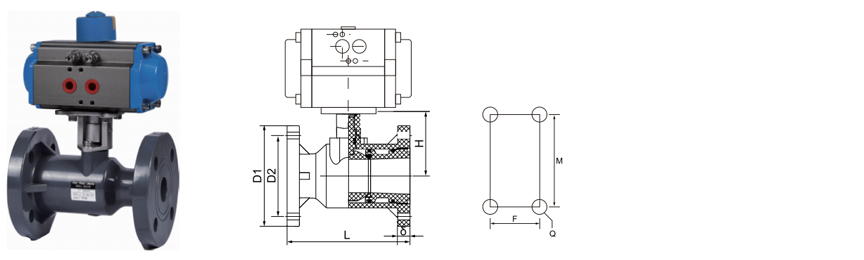

Laki/nom.		DN32	DN40	DN50	DN6E	DN75	DN90	DN110	DN140	DN160
		(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DNB0)	(DN100)	(DN125)	(DN150)
		(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")
D1		115	140	145	165	180	195	220	250	285
D2	Din	85	100	110	125	145	160	180	210	240
	ANSI	79	89	98	121	140	152	191	216	241
	Jis	42.5	48.5	61	73	90	105	132	158	186
N-φ	Din	4-φ14	4-φ18	4-φ18	4-φ18	4-φ18	8-φ18	8-φ18	8-φ18	8-φ18
	ANSI	4-φ16	4-φ16	4-φ16	4-φ19	4-φ19	4-φ19	4-φ19	8-φ22	8-φ22
	Jis	4-φ19	4-φ19	4-φ19	4-φ19	4-φ19	8-φ19	8-φ19	8-φ23	8-φ23
Δ		16	18	18	20	20	25	25	27	29
F		-	-	-	-	45	45	49	49	49
M		40	52	52	70	84	84	121	121	121
Q		2 × M6	2 × m8	2 × m8	2 × m8	4 × m10	4 × m10	4 × m10	4 × m10	4 × m10
Metalikang kuwintas (n · m)		4	6	8	12	18	26	35

Actuator Working Mode Double-acting/single-acting (NC Karaniwang Sarado, Walang Karaniwang Buksan)

Pagtukoy	20	25	32	40	50	63	75	90	110	140	160
Pagtukoy	1/2 "	3/4 "	1 "	11/4 "	11/2 "	2 "	2 1/2 "	3 "	4"	5 "	6 "
Pagkontrol ng stress	4 ~ 8
Namur Standard Air Source Interface	G 1/4 "
Double acting actuator models	TBN032D	TBN032D	TBN032D	TBN052D	TBN052D	TBN63D	TBN75D	TBN83D	TBN92D	TBN105D	TBN125D
Solong mga modelo ng actuator na kumikilos	TBN052SK	TBN052SK	TBN052SK	TBN063SK	TBN063SK	TBN75SK	TBN83SK	TBN92SK	TBN105SK	TBN125SK	TBN140SK $ $

Kumpanya

Zheyi Pipeline (Wuhan) Co, Ltd.

ZHEYI Group oo Tsina Pneumatic flange ball valve Para sa industriya ng pagkain/automotiko/elektronik tagapagtustos at pasadyang ginawa Pneumatic flange ball valve Para sa industriya ng pagkain/automotiko/elektronik pabrika. Kami ay itinatag noong 2007, na nakatuon sa pananaliksik at pagpapaunlad, pagmamanupaktura, pagbebenta at serbisyo ng CPVC at UPVC na mga pang-industriyang tubo. Ang kumpanya ay nakakuha ng ilang mga sertipikasyon, kabilang ang espesyal na lisensya sa produksyon ng kagamitan, ang Zhejiang Province na may kaugnayan sa tubig na lisensya sa kalinisan ng produkto, ang IS09001 na sertipikasyon ng sistema ng pamamahala ng kalidad, ang sertipikasyon ng sistema ng pamamahala sa kapaligiran ng IS014001, at ang sertipikasyon ng sistema ng pamamahala sa kalusugan at kaligtasan ng trabaho sa IS045001. Ang kumpanya ay may higit sa 50 independiyenteng mga karapatan sa intelektwal na ari-arian at self-operated na mga karapatan sa pag-import at pag-export. Upang makapagbigay ng sari-saring produkto at mas mahusay na serbisyo, ipinakilala ng kumpanya ang advanced na teknolohiya, kagamitan sa tooling, at natatanging mga hilaw na materyales at sistema ng pamamahala mula sa Germany at United States. Sa paglipas ng mga taon, ang aming mga produkto ay malawakang ginagamit sa pipeline na transportasyon ng mga acid at alkali na likido, ultrapure na tubig, inuming tubig, electronic grade purong tubig, at pang-industriyang wastewater sa kemikal, metalurhiko, photovoltaic, nuclear power, lithium battery, electronic semiconductor, pagkain, gamot, sasakyan, pang-industriya na paggamot ng tubig at iba pang mga industriya. Sa kasalukuyan, ang ZHEYI Group ay nagtatag ng higit sa 30 mga kumpanya ng pagbebenta sa buong bansa, at lahat ng uri ng mga produkto ay ini-export sa Europa, Amerika, Timog-silangang Asya at iba pang mga bansa at rehiyon, at lubos na pinapaboran ng mga domestic at dayuhang customer.

Sertipiko ng karangalan

Balita

Chemical at Lithium Resistant UPVC/CPVC Valves (DIN/ANSI):...
Jun 26,2025
Sa hinihingi na mundo ng pang -industriya na paghawak ng likido, ang pagpili ng naaangkop na mga balbula ay pinakamahalaga para sa kaligtasan, kahusayan, at kahabaan ng buhay. Kapag nakikitungo sa mga kinakaing unti -...
matuto pa
Ang Ultimate Guide sa UPVC Pipes para sa Chemical & Lithiu...
Jun 19,2025
UPVC (unplasticized polyvinyl chloride) na mga tubo ay malawakang ginagamit sa pagproseso ng kemikal, pagkuha ng lithium, at mataas na presyon ng pang-industriya na aplikasyon dahil sa kanilang paglaban sa kaagn...
matuto pa
Mga mataas na pagganap na mga tubo ng UPVC para sa malupit...
Jun 12,2025
UPVC Pipes ay malawakang ginagamit sa mga industriya na nangangailangan ng pambihirang paglaban sa kemikal at tibay. Ang artikulong ito ay galugarin ang mga pangunahing tampok ng mataas na kemikal na paglaban sa...
matuto pa

Mag-iwan ng mensahe

Mahigpit na kontrol sa kalidad

Ang ZHEYI Group ay sumusunod sa prinsipyo ng "kalidad muna", gumagamit ng internasyonal na advanced na kagamitan at mataas na kalidad na mga hilaw na materyales, mahigpit na kinokontrol ang bawat link ng produksyon, at nakatuon sa pagbibigay ng mga produktong pipeline na may mahusay na pagganap at katangi-tanging hitsura.

Ginagamit ng kumpanya ang pinaka-advanced na kagamitan sa produksyon at mga de-kalidad na materyales, kabilang ang Sekisui ng Japan at Lubrizol ng Estados Unidos. Ang "ZHEYI" ay perpektong pinagsama ang katangi-tanging teknolohiya ng produksyon sa propesyonal na pamamahala, at ang bawat produkto ay sumasailalim sa mahigpit na kontrol sa kalidad - mula sa produksyon, inspeksyon hanggang sa huling paghahatid, na tinitiyak ang perpektong kumbinasyon ng hitsura at paggana.
Pagsubok sa pagganap ng katumpakan

Sa ZHEYI, ang bawat produkto ay meticulously crafted, hindi lamang tumutuon sa katangi-tanging aesthetic disenyo, ngunit din palaging nakatuon sa mahusay na intrinsic na kalidad. Tinitiyak ng mahigpit na pagsubok sa pagganap na mapanatili ng produkto ang katatagan at tibay kahit sa ilalim ng malupit na mga kondisyon.:

● Pagsusuri sa densidad: Sinusukat ang density ng materyal upang matiyak ang pagkakapareho at katatagan ng mga istruktura.
● Pagsusuri ng temperatura ng paglambot ng Vicat: sinusuri ang antas ng paglambot ng mga materyales sa ilalim ng mga kondisyon ng mataas na temperatura upang matiyak ang kakayahan ng produkto na labanan ang pagpapapangit sa iba t ibang kapaligiran.
● Pagsusuri sa oven: ginagaya ang pangmatagalang paglaban sa init at bini-verify ang kakayahan ng produkto na makatiis sa mataas na temperatura sa mahabang panahon.
● Pagsusuri ng hydrostatic: Suriin ang lakas ng mga tubo sa ilalim ng mga kondisyon ng mataas na presyon upang matiyak ang kaligtasan at pagiging maaasahan ng produkto.
● Drop hammer impact test: Subukan ang impact resistance ng produkto sa panahon ng transportasyon, pag-install at pang-araw-araw na paggamit.

Pneumatic flange ball valve Kaalaman sa industriya

Karaniwang diagnosis ng kasalanan at mga kasanayan sa pagpapanatili ng Pneumatic flange ball valves (Mga senaryo ng application ng multi-industriya)

Ang mga balbula ng bola ng pneumatic flange ay malawakang ginagamit sa ligtas na inuming tubig, metalurhiya, photovoltaics, lakas ng nuklear, electronic semiconductors, gamot, paggamot sa pang -industriya, pang -industriya na basura at iba pang mga patlang dahil sa kanilang mabilis na pagbubukas at pagsasara, mahusay na pagbubuklod, at paglaban ng mataas na presyon. Gayunpaman, sa pangmatagalang operasyon, ang mga pagkabigo ay maaaring mangyari dahil sa mga daluyan na katangian, mga kondisyon sa pagtatrabaho o hindi tamang operasyon. Ang mga sumusunod ay karaniwang mga problema at mga mungkahi sa pagpapanatili, na nasuri kasama ang iba't ibang mga sitwasyon sa industriya:

1. Karaniwang diagnosis ng kasalanan at solusyon
Balbula panloob o panlabas na pagtagas
Posibleng mga sanhi: Magsuot ng singsing ng sealing (tulad ng pangmatagalang mataas na temperatura ng pag-iipon ng PTFE), pinsala sa upuan ng balbula, at maluwag na mga bolts ng flange.

Mga Pagkakaiba sa Application ng Industriya:
Medicine/Electronic Semiconductor: Ang high-purity media ay nangangailangan ng zero na pagtagas, at ang materyal na upuan ng balbula ay kailangang suriin nang regular (tulad ng ppl reinforced polytetrafluoroethylene).
Ang lakas ng nuklear/pang-industriya na basura: Ang kinakaing unti-unting media (tulad ng acid at alkali) ay madaling ma-corrode ang katawan ng balbula, at ang Hastelloy o fluorine-lined valves ay dapat gamitin.

Ang mga pneumatic actuators ay mabagal o nabigo
Posibleng mga kadahilanan: Hindi sapat na presyon ng mapagkukunan ng hangin, pagkabigo ng solenoid balbula, akumulasyon ng tubig sa silindro (ang naka -compress na hangin ay hindi tuyo).

Mga Pagkakaiba sa Application ng Industriya:
Photovoltaic/Metallurgy: Ang mataas na temperatura ng kapaligiran ay nagdudulot ng mas maraming condensed na tubig sa pipeline ng mapagkukunan ng hangin, at kailangang mai -install ang isang air dryer.
Ligtas na inuming tubig: Ang kahalumigmigan na kapaligiran ay maaaring maging sanhi ng kaagnasan ng actuator, at inirerekomenda ang antas ng proteksyon ng IP67.

Natigil o hindi lumipat si Valve
Posibleng mga kadahilanan: medium crystallization (tulad ng asin sa pang-industriya wastewater), akumulasyon ng impurity (tulad ng silt sa paggamot ng tubig), pangmatagalang kakulangan ng pagpapanatili.

Mga Pagkakaiba sa Application ng Industriya:
Pang -industriya na Paggamot ng Tubig: Banlawan ang balbula ng balbula nang regular upang maiwasan ang pagharang ng particulate.
Ang mga electronic semiconductors: Ang kontaminasyon ng metal ion ay dapat iwasan sa mga sistema ng tubig ng ultrapure, at inirerekomenda ang ganap na may linya na mga balbula.

2. Mga naka -target na kasanayan sa pagpapanatili
Regular na inspeksyon at paglilinis
Ligtas na Pag -inom ng Tubig/Industriya ng Parmasyutiko: I -disassemble at siyasatin ang mga seal tuwing quarter upang matiyak na walang biofilm o nalalabi sa kemikal.
Photovoltaic/Semiconductor: Gumamit ng mataas na kadalisayan nitrogen upang linisin ang linya ng gas upang maiwasan ang kontaminasyon ng butil.

Pamamahala ng pagpapadulas at sealing
Metallurgy/Nuclear Power: Gumamit ng mataas na temperatura na lumalaban sa grasa (tulad ng grasa na batay sa silicone) sa ilalim ng mga kondisyon na may mataas na temperatura upang maiwasan ang tuyong alitan.
Pang -industriya na Wastewater: Sa mga kinakailangang kapaligiran ng media, inirerekumenda na gumamit ng mga bellows grapayt packing para sa dobleng proteksyon ng mga seal ng balbula.

Pagpapanatili ng Pneumatic System
Karaniwan sa lahat ng mga industriya:
Suriin ang gas source triplex (filter, presyon ng pagbabawas ng balbula, kolektor ng mist ng langis) upang matiyak ang matatag na presyon (karaniwang 0.4 ~ 0.6MPa).
Ang mga solenoid valves at limitasyon ng mga switch ay dapat na alikabok-patunay at kahalumigmigan-patunay, lalo na para sa mga panlabas na kapaligiran ng mga halaman ng photovoltaic.

3. Mga Espesyal na Pag -iingat para sa industriya
Nukleyar na kapangyarihan: Dapat sumunod sa mga pamantayan ng ASME III o RCC-M, at ang materyal na balbula ng katawan ay dapat na lumalaban sa radiation (tulad ng 316L ultra-mababang carbon stainless steel).
Electronic semiconductors: Electrolytic polishing (Ra≤0.4μm) ng ibabaw ng balbula na nakikipag -ugnay sa daluyan upang maiwasan ang pagbagsak ng mga particle.
Gamot: Sa ilalim ng mga kondisyon ng isterilisasyon (SIP/CIP), ang balbula ay dapat makatiis
