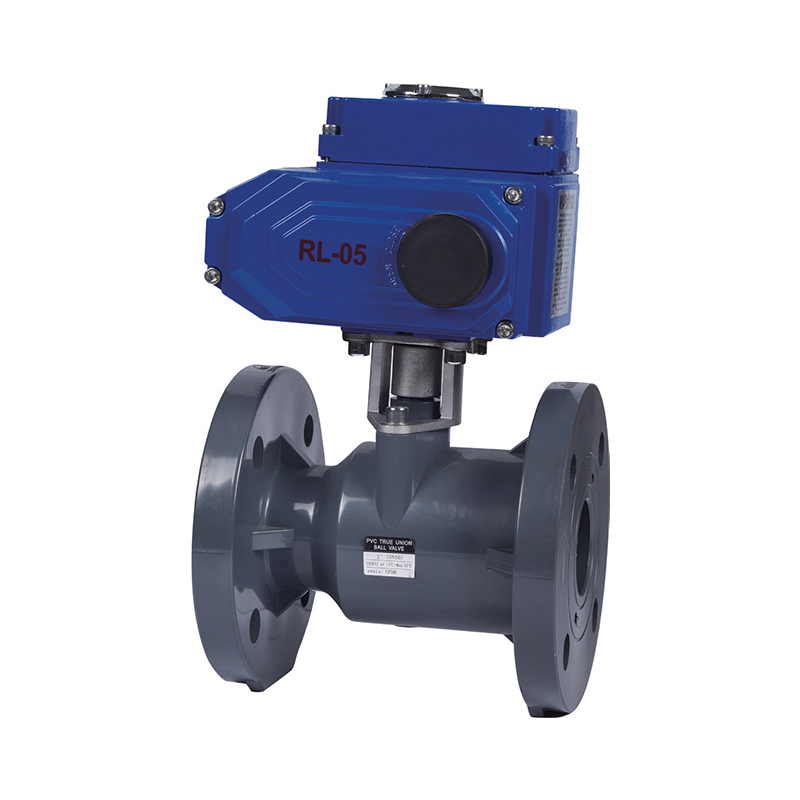

Electric Flange Ball Valve

Ang pagtukoy ng tampok ng balbula ng bola ng electric flange ay ang bahagi ng pagsasara nito (ang bola) ay umiikot sa axis ng stem, karaniwang pagpapagana ng pagbubukas ng balbula o pagsasara sa pamamagitan ng isang pag -ikot ng 90 °. Ipinagmamalaki nito ang pagganap ng sealing, mataas na kapasidad ng daloy, mababang paglaban ng daloy, simpleng istraktura, madaling pagpapanatili, at mahabang buhay ng serbisyo. Ang daanan ng katawan ng balbula ay pareho ng diameter tulad ng konektadong pipeline, na pinapayagan ang daluyan na dumaloy nang halos walang pagkawala. Samakatuwid, madalas itong ginagamit sa mga aplikasyon na nangangailangan ng mahigpit na pagbubuklod, tulad ng pagkontrol ng mga gas, likido, singaw, at media na naglalaman ng mga fibrous impurities. Ang mga balbula ng bola ng electric flange ay malawak na inilalapat sa mga industriya tulad ng petrolyo, kemikal, metalurhiya, magaan na industriya, paggawa ng papel, mga halaman ng kuryente, at pagpapalamig. Lalo na, karaniwang ginagamit sila bilang mga emergency shut-off valves sa mga depot ng langis, mga pasilidad ng kemikal, at mga pipeline ng gas tank. Sa mga emerhensiya, tulad ng mga apoy na dulot ng langis o mapanganib na materyal na tumagas sa mga outage ng kuryente, awtomatikong isasara ang balbula ng bola ng electric flang

Makipag-ugnayan sa Amin

Nakaraang：Pneumatic Butterfly Valve
Susunod：Pneumatic flange ball valve

parameter aplikasyon Mga Pamantayan sa Teknikal

(1) Materyal: UPVC, CPVC
(2) Sukat: 2 "-12", DN50-DN300, DN63-DN315
(3) Mga Pamantayan: Ansi, Din
(4) Koneksyon: Flange
(5) Presyon ng trabaho: 150psi, 1.0Mpa
(6) Temperatura ng Operating: UPVC (-10 ° C-60 ° C), CPVC (-10 ° C-90 ° C)
(7) Kulay ng Katawan: UPVC (madilim na kulay -abo), CPVC (light grey)

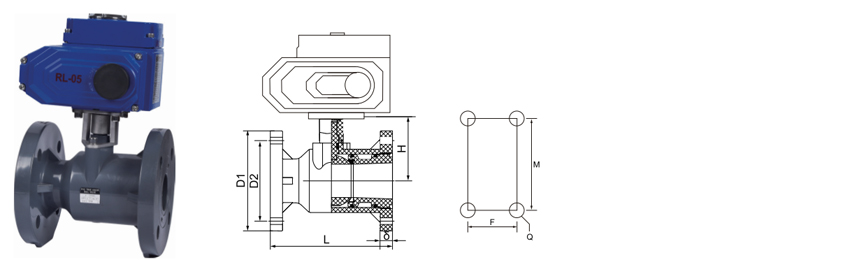

Laki/nom.		DN32	DN40	DN50	DN63	DN75	DN90	DN110	DN140	DN160
		(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)
		(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")
D1		115	140	145	165	180	195	220	250	285
D2	Din	85	100	110	125	145	160	180	210	240
	ANSI	79	89	98	121	140	152	191	216	241
	Jis	42.5	48.5	61	73	90	105	132	158	186
N-φ	Din	4-φ14	4-φ18	4-φ18	4-φ18	4-φ18	8-φ18	8-φ18	8-φ18	8-φ18
	ANSI	4-φ16	4-φ16	4-φ16	4-φ19	4-φ19	4-φ19	4-φ19	8-φ22	8-φ22
	Jis	4-φ19	4-φ19	4-φ19	4-φ19	4-φ19	8-φ19	8-φ19	8-φ23	8-φ23
Δ		16	18	18	20	20	25	25	27	29
F		-	-	-	-	45	45	49	49	49
M		40	52	52	70	84	84	121	121	121
Q		2 × M6	2 × m8	2 × m8	2 × m8	4 × m10	4 × m10	4 × m10	4 × m10	4 × m10
Metalikang kuwintas (n · m)		4	6	8	12	18	26	35

Mga pagtutukoy ng electric actuator

Balbula ng bola	Modelo	Maximum na output metalikang kuwintas	Oras ng Aksyon 90 °		Output shaft	Motor	Na -rate na kasalukuyang
Balbula ng bola	Modelo	N · m	Espesyal	Pamantayan	mm	W	AC 220V/a	AC 380v/a	DC 24v/a
DN20-DN50	RL003	30	5-10	15	11*11	AC20 DC2	0.1	0.05	0.2
DN63-DN75	RL005	50	5-15	30	14*14	15	0.15	0.1	2
DN90	RL010	100	15/30/60	30	17*17	31	0.28	0.19	2.5
DN110	RL015	150	15/30/60	40	17*17	50	0.5	0.22	5
DN140	RL020	200	5/15/90	40	22*22 $ $	71	0.6	0.25	8.5
DN160	RL050	400	5/15/90	40	22*22	118	1	0.5	8.5

Kumpanya

Zheyi Pipeline (Wuhan) Co, Ltd.

ZHEYI Group oo Tsina Electric Flange Ball Valve Para sa industriya ng pagkain/automotiko/elektronik tagapagtustos at pasadyang ginawa Electric Flange Ball Valve Para sa industriya ng pagkain/automotiko/elektronik pabrika. Kami ay itinatag noong 2007, na nakatuon sa pananaliksik at pagpapaunlad, pagmamanupaktura, pagbebenta at serbisyo ng CPVC at UPVC na mga pang-industriyang tubo. Ang kumpanya ay nakakuha ng ilang mga sertipikasyon, kabilang ang espesyal na lisensya sa produksyon ng kagamitan, ang Zhejiang Province na may kaugnayan sa tubig na lisensya sa kalinisan ng produkto, ang IS09001 na sertipikasyon ng sistema ng pamamahala ng kalidad, ang sertipikasyon ng sistema ng pamamahala sa kapaligiran ng IS014001, at ang sertipikasyon ng sistema ng pamamahala sa kalusugan at kaligtasan ng trabaho sa IS045001. Ang kumpanya ay may higit sa 50 independiyenteng mga karapatan sa intelektwal na ari-arian at self-operated na mga karapatan sa pag-import at pag-export. Upang makapagbigay ng sari-saring produkto at mas mahusay na serbisyo, ipinakilala ng kumpanya ang advanced na teknolohiya, kagamitan sa tooling, at natatanging mga hilaw na materyales at sistema ng pamamahala mula sa Germany at United States. Sa paglipas ng mga taon, ang aming mga produkto ay malawakang ginagamit sa pipeline na transportasyon ng mga acid at alkali na likido, ultrapure na tubig, inuming tubig, electronic grade purong tubig, at pang-industriyang wastewater sa kemikal, metalurhiko, photovoltaic, nuclear power, lithium battery, electronic semiconductor, pagkain, gamot, sasakyan, pang-industriya na paggamot ng tubig at iba pang mga industriya. Sa kasalukuyan, ang ZHEYI Group ay nagtatag ng higit sa 30 mga kumpanya ng pagbebenta sa buong bansa, at lahat ng uri ng mga produkto ay ini-export sa Europa, Amerika, Timog-silangang Asya at iba pang mga bansa at rehiyon, at lubos na pinapaboran ng mga domestic at dayuhang customer.

Sertipiko ng karangalan

Balita

Chemical at Lithium Resistant UPVC/CPVC Valves (DIN/ANSI):...
Jun 26,2025
Sa hinihingi na mundo ng pang -industriya na paghawak ng likido, ang pagpili ng naaangkop na mga balbula ay pinakamahalaga para sa kaligtasan, kahusayan, at kahabaan ng buhay. Kapag nakikitungo sa mga kinakaing unti -...
matuto pa
Ang Ultimate Guide sa UPVC Pipes para sa Chemical & Lithiu...
Jun 19,2025
UPVC (unplasticized polyvinyl chloride) na mga tubo ay malawakang ginagamit sa pagproseso ng kemikal, pagkuha ng lithium, at mataas na presyon ng pang-industriya na aplikasyon dahil sa kanilang paglaban sa kaagn...
matuto pa
Mga mataas na pagganap na mga tubo ng UPVC para sa malupit...
Jun 12,2025
UPVC Pipes ay malawakang ginagamit sa mga industriya na nangangailangan ng pambihirang paglaban sa kemikal at tibay. Ang artikulong ito ay galugarin ang mga pangunahing tampok ng mataas na kemikal na paglaban sa...
matuto pa

Mag-iwan ng mensahe

Mahigpit na kontrol sa kalidad

Ang ZHEYI Group ay sumusunod sa prinsipyo ng "kalidad muna", gumagamit ng internasyonal na advanced na kagamitan at mataas na kalidad na mga hilaw na materyales, mahigpit na kinokontrol ang bawat link ng produksyon, at nakatuon sa pagbibigay ng mga produktong pipeline na may mahusay na pagganap at katangi-tanging hitsura.

Ginagamit ng kumpanya ang pinaka-advanced na kagamitan sa produksyon at mga de-kalidad na materyales, kabilang ang Sekisui ng Japan at Lubrizol ng Estados Unidos. Ang "ZHEYI" ay perpektong pinagsama ang katangi-tanging teknolohiya ng produksyon sa propesyonal na pamamahala, at ang bawat produkto ay sumasailalim sa mahigpit na kontrol sa kalidad - mula sa produksyon, inspeksyon hanggang sa huling paghahatid, na tinitiyak ang perpektong kumbinasyon ng hitsura at paggana.
Pagsubok sa pagganap ng katumpakan

Sa ZHEYI, ang bawat produkto ay meticulously crafted, hindi lamang tumutuon sa katangi-tanging aesthetic disenyo, ngunit din palaging nakatuon sa mahusay na intrinsic na kalidad. Tinitiyak ng mahigpit na pagsubok sa pagganap na mapanatili ng produkto ang katatagan at tibay kahit sa ilalim ng malupit na mga kondisyon.:

● Pagsusuri sa densidad: Sinusukat ang density ng materyal upang matiyak ang pagkakapareho at katatagan ng mga istruktura.
● Pagsusuri ng temperatura ng paglambot ng Vicat: sinusuri ang antas ng paglambot ng mga materyales sa ilalim ng mga kondisyon ng mataas na temperatura upang matiyak ang kakayahan ng produkto na labanan ang pagpapapangit sa iba t ibang kapaligiran.
● Pagsusuri sa oven: ginagaya ang pangmatagalang paglaban sa init at bini-verify ang kakayahan ng produkto na makatiis sa mataas na temperatura sa mahabang panahon.
● Pagsusuri ng hydrostatic: Suriin ang lakas ng mga tubo sa ilalim ng mga kondisyon ng mataas na presyon upang matiyak ang kaligtasan at pagiging maaasahan ng produkto.
● Drop hammer impact test: Subukan ang impact resistance ng produkto sa panahon ng transportasyon, pag-install at pang-araw-araw na paggamit.

Electric Flange Ball Valve Kaalaman sa industriya

Mga senaryo ng aplikasyon at pakinabang ng Electric flange ball valves sa mga sistemang pang -industriya

Ang mga balbula ng bola ng electric flange ay may mahalagang papel sa mga sistema ng automation ng industriya dahil sa kanilang mabilis na tugon, mataas na pagbubuklod, remote control at iba pang mga katangian. Ang mga sumusunod ay ang mga tipikal na aplikasyon at pangunahing pakinabang sa maraming pangunahing industriya:

1. Ligtas na inuming tubig
Application: Ginamit sa mga network ng pipe ng supply ng tubig, pump station paglipat at mga sistema ng pagdidisimpekta sa mga halaman ng tubig upang matiyak ang tumpak na kontrol ng daloy ng tubig.
Mga kalamangan: Ang electric drive ay maaaring isama sa sistema ng SCADA upang makamit ang walang pag -aayos at maiwasan ang mga panganib sa polusyon sa tubig.

2. Metallurgy
Application: Ang paglipat at regulasyon ng mga high-temperatura at mga gas na may mataas na presyon (tulad ng pagsabog ng gasolina) at mga sistema ng paglamig ng tubig.
Mga kalamangan: Ang mga materyales na lumalaban sa kaagnasan (tulad ng hindi kinakalawang na asero) ay maaaring makayanan ang malakas na acid at alkalina na media, at ang disenyo ng pagsabog-patunay ng actuator ay umaangkop sa mga malupit na kapaligiran.

3. Photovoltaic
Application: Chemical transportasyon (tulad ng acid, inert gas) sa paggawa ng materyal na silikon, at mga sistema ng pagbawi ng wastewater.
Mga kalamangan: Ang mataas na pagbubuklod ay pumipigil sa nakakapinsalang pagtagas, at ang kontrol ng kuryente ay tumutugma sa ritmo ng mga awtomatikong linya ng produksyon.

4. Nuclear Power
Application: Paghiwalay at paglabas ng Nuclear Island Cooling System at Radioactive Wastewater Treatment Pipeline.
Bentahe: Sumunod sa mga pamantayan sa kaligtasan ng nukleyar (tulad ng sertipikasyon ng ASME III) at maaaring isara sa kaso ng pagkabigo.

5. Electronic Semiconductor
Application: Paghahatid ng katumpakan ng ultrapure water (UPW) at mga espesyal na gas (tulad ng nitrogen at argon).
Bentahe: Polishing paggamot ng panloob na dingding ng balbula ng katawan (Ra≤0.4μm) upang maiwasan ang kontaminasyon ng butil at matiyak ang kalinisan ng proseso.

6. Medicine
Application: purified water, steam isterilisasyon (SIP) at mga sistema ng paglilinis ng CIP sa mga proseso ng parmasyutiko.
Bentahe: Ang disenyo ng istruktura na walang-anggulo ay nakakatugon sa mga kinakailangan ng GMP at maiwasan ang paglaki ng mga microorganism.

7. Paggamot ng Pang -industriya na Tubig
Application: nagpapalipat -lipat na tubig sa paglamig, reverse osmosis (RO) pagpapanggap at kontrol ng dosing ng gamot.
Bentahe: Suportahan ang komunikasyon ng modbus/profibus at link sa PLC upang mapagtanto ang matalinong dosis.

8. Pang -industriya na Wastewater
Application: Ang pag-neutralize ng acid-base, paglipat at paglabas ng mga mabibigat na pipeline ng paggamot ng wastewater.
Mga kalamangan: Ang mga selyo ng PTFE ay lubos na lumalaban sa kaagnasan, at ang mga electric actuators ay maaaring ma-program upang matugunan ang mga pansamantalang pangangailangan ng paglabas.
