SCH8O/DIN UPVC/CPVC Looper Flange

Ang UPVC/CPVC Looper Flange ay ginagamit sa mga pang-industriya at konstruksiyon na aplikasyon. Nag-aalok ito ng corrosion resistance at high-temperature performance, na ginagawa itong angkop para sa pagdadala ng iba't ibang likido at gas.

Ang flange ay idinisenyo para sa madaling pag-install, tinitiyak ang mga secure na koneksyon sa pipe at binabawasan ang mga panganib sa pagtagas. Ang UPVC/CPVC Looper Flange ay perpekto para sa mga industriya tulad ng paggamot sa tubig, mga kemikal, at HVAC, na epektibong nagpapahaba ng habang-buhay ng mga piping system.

Makipag-ugnayan sa Amin

Nakaraang：SCH8O/DIN UPVC/CPVC Blind Flange
Susunod：SCH8O/DIN UPVC/CPVC Pagbabawas Tee

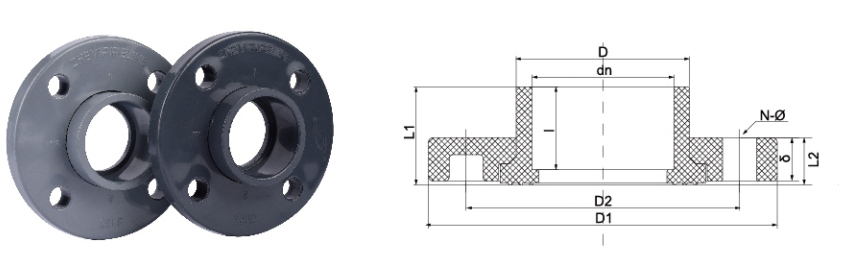

parameter aplikasyon Mga Pamantayan sa Teknikal

LAKAko/NOM.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140	dn160	dn225	dn280	dn315
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
DAkoN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	D	27	32	41	50	62	77	92	107	127	160	182	255	309	344
	D1	95	105	115	140	150	165	185	200	220	250	285	340	395	445
	D2	65	75	85	100	110	125	145	160	180	210	240	295	350	400
	L1	25	28	32	34	39	45	52	60	69	86	96	132	164	184
	L2	14	15	19	19	20	23	25	29	29	31	31	40	47	47
	⁇	12.5	14	16	16.5	18	20	23	26	28	30	30	35	41	43
	Ako	18	23	25	28	31	38	44	51	61	76	86	119	146	165
	N- ⁇	4- ⁇ 14	4- ⁇ 14	4- ⁇ 14	4- ⁇ 18	4- ⁇ 18	4- ⁇ 18	4- ⁇ 18	8- ⁇ 18	8- ⁇ 18	8- ⁇ 18	8- ⁇ 22	8- ⁇ 22	12- ⁇ 22	12- ⁇ 22
ANSI	d1	21.51	26.87	33.62	42.6	48.54	60.65	73.39	89.31	114.8	141.81	168.81	219.8	273.81	324.61
	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.2	141.11	168	218.8	272.67	323.47
	D	29	35	44	54	60.2	74	89.4	1057	127	160	190.8	246	306	360
	D1	89	98	108	117	128	155	178	192	229	254	284	343	406	481
	D2	61	70	79	89	98	121	140	152	191	216	241	298	362	432
	L1	23	31	33	37	40	44	52	62	71	84	90	117	137	165
	L2	11	16	17	17	20	21	27	28.5	31	34.5	36.5	40	46	46
	⁇	14	15	16	16	18.5	19.5	23.5	24.6	27	31	33	33	42	42
	Ako	22.2	25.5	31	35	37	40.5	46	50.5	60	70	79	104	128	153
	N- ⁇	4- ⁇ 16	4- ⁇ 16	4- ⁇ 16	4- ⁇ 16	4- ⁇ 16	4- ⁇ 19	4- ⁇ 19	4- ⁇ 19	4- ⁇ 19	8- ⁇ 22	8- ⁇ 22	8- ⁇ 22	12- ⁇ 24	12- ⁇ 24
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D	95	100	125	135	140	155	175	185	210	250	280	330	400	445
	D1	70	75	90	100	105	120	140	150	175	210	240	290	355	400
	D2	31	35	42.5	48.5	61	73	90	105	132	158	186	238	289	341
	L1	35	40	46	50.5	61.5	71	70	73	93	114	142	161	167	167
	L2	14	15	15	16	16	20	22	22	22	24	26	28	30	30
	⁇	14	15	15	16	16	20	22	22	22	24	26	28	30	30
	Ako	30	35	40	44	55	63	61	64	84	104	132	145	155	155
	N- ⁇	4- ⁇ 15	4- ⁇ 15	4- ⁇ 19	4- ⁇ 19	4- ⁇ 19	4- ⁇ 19	4- ⁇ 19	8- ⁇ 19	8- ⁇ 19	8- ⁇ 23	8- ⁇ 23	12- ⁇ 23	12- ⁇ 25	16- ⁇ 25

SCH80/DIN UPVC/CPVC Looper Flange - Secure at Versatile Piping Connections

Ang SCH80/DIN Looper Flange ay isang engineered component na idinisenyo para sa paglikha ng maaasahan at demountable na mga koneksyon sa PVC at CPVC piping system. Pinapadali nito ang pagsasama ng mga plastik na pipeline na may mga metal na flanges, pump, at valve, na sumusunod sa parehong mga pamantayan ng SCH80 at DIN. Ang produktong ito ay ginawa upang matiyak ang dimensional na pagkakapare-pareho at mekanikal na integridad sa ilalim ng tinukoy na mga kondisyon ng pagpapatakbo, na ginagawa itong angkop para sa isang malawak na hanay ng mga pang-industriyang aplikasyon.

Mga Tampok ng Produkto

Dual Stat sakaard Compatibility: Dinisenyo para magkasya pareho SCH80 and DIN mga pattern ng bolt, na nagbibigay ng maraming nalalaman na solusyon para sa mga system na nangangailangan ng internasyonal na pagkakatugma. Pinapasimple ng feature na ito ang pagkuha para sa mga proyektong dapat sumunod sa maraming pamantayan sa rehiyon.
Paglaban sa Kaagnasan: Gawa mula sa UPVC (Unplasticized Polyvinyl Chloride) o CPVC (Chlorinated Polyvinyl Chloride), ang flange body ay lumalaban sa malawak na spectrum ng mga kemikal, acid, alkalis, at salts. Ang katangiang ito ay kritikal para sa pangmatagalang paggamit sa mga kinakaing unti-unting kapaligiran.
Integridad ng Structural: Ang disenyo ng looper ay nagbibigay-daan sa flange na malayang umikot para sa bolt alignment, na pinapasimple ang pag-install habang ang core hub ay nagpapanatili ng isang matibay na koneksyon sa pipe. Pinipigilan nito ang stress sa mga joints at tinitiyak ang isang secure na selyo.
Mataas na Presyon Rating: Ininhinyero upang mapaglabanan ang mga rating ng presyon na naaayon sa iskedyul ng tubo ng SCH80, na ginagawa itong angkop para sa mga application na nangangailangan ng mas mataas na pagpapaubaya sa presyon kaysa sa mga karaniwang sistema ng PVC.

Teknikal na Pagtutukoy

Materyal	Mga sukat	Pamantayan	Nominal Presyon
UPVC (PVC-U) / CPVC (PVC-C)	Sumangguni sa mga detalye ng SCH80 at DIN	ASTM D1784 / DIN EN ISO 1452	PN10 / Klase 150
Magagamit na Mga Sukat	Uri ng Koneksyon	Kulay	Gasket Compatibility
1/2 pulgada hanggang 12 pulgada (DN15 hanggang DN300)	Solvent Cement Socket	Gray (UPVC), Light Grey/Tan (CPVC)	EPDM, FPM (FKM)

Mga Patlang ng Application

Ang SCH80/DIN Looper Flange ay ginagamit sa mga system na nangangailangan ng secure, chemically resistant, at demountable na koneksyon. Kasama sa mga karaniwang application ang:

Mga pasilidad sa paggamot ng tubig at wastewater
Pagproseso ng kemikal at paghawak ng mga halaman
Pang-industriya na proseso ng piping para sa mga kinakaing unti-unti na likido
Pool at aquatic system na nangangailangan ng matatag, pangmatagalang bahagi
Mga operasyon sa pagmimina at pagpino
Mga pasilidad sa pagbuo ng kuryente

---

Mga Madalas Itanong

1. Paano naiiba ang isang UPVC looper flange mula sa isang tradisyonal na fixed flange sa pag-install at aplikasyon?

Nagtatampok ang looper flange ng free-rotating ring, na nagpapasimple sa pagkakahanay ng mga bolt hole sa panahon ng pag-install, isang makabuluhang kalamangan sa masikip na espasyo o kapag ang mga tubo ay naka-secure na. Ang isang nakapirming flange ay nangangailangan ng tumpak na rotational alignment ng buong seksyon ng pipe, na maaaring maging mas mahirap. Ang umiikot na mekanismo ng looper flange ay nakakatulong din sa pagbabawas ng stress sa piping system, lalo na kapag kumokonekta sa mga nakapirming bahagi ng metal. Para sa mga tiyak na tagubilin sa pag-install at pinakamahuhusay na kagawian, kumonsulta sa aming teknikal na dokumentasyon o makipag-ugnay sa aming koponan ng suporta.

2. Ano ang limitasyon ng temperatura at presyon para sa SCH80/DIN CPVC flange, at paano ito maihahambing sa mga metal flanges sa mga kinakaing unti-unti na kapaligiran?

Ang SCH80/DIN CPVC flange ay ininhinyero para sa mas mataas na mga aplikasyon ng temperatura kaysa sa UPVC, na may pinakamataas na temperatura ng serbisyo na karaniwang hanggang 200°F (93°C) at isang pressure rating na naaayon sa mga pamantayan ng SCH80. Bagama't ang mga metal flanges ay kadalasang may mas mataas na ultimate pressure rating, ang mga ito ay madaling kapitan ng kaagnasan mula sa maraming pang-industriyang kemikal. Sa kabaligtaran, pinapanatili ng CPVC flange ang integridad ng istruktura nito sa corrosive media, na maaaring magpababa ng mga alternatibong metal. Ang desisyon sa pagitan ng CPVC at isang metal flange ay dapat na batay sa isang komprehensibong pagsusuri ng uri ng likido, temperatura ng pagpapatakbo, at kinakailangang presyon. Ang aming koponan sa engineering ay maaaring magbigay ng isang detalyadong pagsusuri sa compatibility ng materyal para sa iyong partikular na aplikasyon.

Kumpanya

Zheyi Pipeline (Wuhan) Co, Ltd.

ZHEYI Group oo Tsina SCH8O/DIN UPVC/CPVC Looper Flange Para sa industriya ng pagkain/automotiko/elektronik tagapagtustos at pasadyang ginawa SCH8O/DIN UPVC/CPVC Looper Flange Para sa industriya ng pagkain/automotiko/elektronik pabrika. Kami ay itinatag noong 2007, na nakatuon sa pananaliksik at pagpapaunlad, pagmamanupaktura, pagbebenta at serbisyo ng CPVC at UPVC na mga pang-industriyang tubo. Ang kumpanya ay nakakuha ng ilang mga sertipikasyon, kabilang ang espesyal na lisensya sa produksyon ng kagamitan, ang Zhejiang Province na may kaugnayan sa tubig na lisensya sa kalinisan ng produkto, ang IS09001 na sertipikasyon ng sistema ng pamamahala ng kalidad, ang sertipikasyon ng sistema ng pamamahala sa kapaligiran ng IS014001, at ang sertipikasyon ng sistema ng pamamahala sa kalusugan at kaligtasan ng trabaho sa IS045001. Ang kumpanya ay may higit sa 50 independiyenteng mga karapatan sa intelektwal na ari-arian at self-operated na mga karapatan sa pag-import at pag-export. Upang makapagbigay ng sari-saring produkto at mas mahusay na serbisyo, ipinakilala ng kumpanya ang advanced na teknolohiya, kagamitan sa tooling, at natatanging mga hilaw na materyales at sistema ng pamamahala mula sa Germany at United States. Sa paglipas ng mga taon, ang aming mga produkto ay malawakang ginagamit sa pipeline na transportasyon ng mga acid at alkali na likido, ultrapure na tubig, inuming tubig, electronic grade purong tubig, at pang-industriyang wastewater sa kemikal, metalurhiko, photovoltaic, nuclear power, lithium battery, electronic semiconductor, pagkain, gamot, sasakyan, pang-industriya na paggamot ng tubig at iba pang mga industriya. Sa kasalukuyan, ang ZHEYI Group ay nagtatag ng higit sa 30 mga kumpanya ng pagbebenta sa buong bansa, at lahat ng uri ng mga produkto ay ini-export sa Europa, Amerika, Timog-silangang Asya at iba pang mga bansa at rehiyon, at lubos na pinapaboran ng mga domestic at dayuhang customer.

Sertipiko ng karangalan

Balita

Pag -unawa sa Chemical at Lithium UPVC/CPVC Valves (DIN/AN...
Sep 11,2025
Panimula sa UPVC at CPVC Valves Ano ang UPVC at CPVC Valves ? Ang UPVC (unplasticized polyvinyl chloride) at CPVC (chlorinated polyvinyl chloride) ay matibay, thermoplastics na lumalaban sa kaagnasan na k...
matuto pa
UPVC/CPVC Pipe Fittings: Ang Ultimate Guide sa Pag -instal...
Sep 04,2025
Panimula: Isang komprehensibong gabay sa UPVC/CPVC pipe fittings Sa modernong konstruksyon, pag -aayos ng bahay, at mga larangan ng industriya, ang mga sistema ng pipeline ay isang kailangang -kailangan na li...
matuto pa
Pagpili ng tamang balbula ng UPVC o CPVC para sa paghawak ...
Aug 25,2025
Ang pagpili ng tamang balbula ay isang kritikal na desisyon sa anumang pagproseso ng kemikal o pasilidad ng paggawa ng baterya ng lithium-ion. Ang maling pagpili ay maaaring humantong sa mga pagtagas, magastos sa down...
matuto pa

Mag-iwan ng mensahe

Mahigpit na kontrol sa kalidad

Ang ZHEYI Group ay sumusunod sa prinsipyo ng "kalidad muna", gumagamit ng internasyonal na advanced na kagamitan at mataas na kalidad na mga hilaw na materyales, mahigpit na kinokontrol ang bawat link ng produksyon, at nakatuon sa pagbibigay ng mga produktong pipeline na may mahusay na pagganap at katangi-tanging hitsura.

Ginagamit ng kumpanya ang pinaka-advanced na kagamitan sa produksyon at mga de-kalidad na materyales, kabilang ang Sekisui ng Japan at Lubrizol ng Estados Unidos. Ang "ZHEYI" ay perpektong pinagsama ang katangi-tanging teknolohiya ng produksyon sa propesyonal na pamamahala, at ang bawat produkto ay sumasailalim sa mahigpit na kontrol sa kalidad - mula sa produksyon, inspeksyon hanggang sa huling paghahatid, na tinitiyak ang perpektong kumbinasyon ng hitsura at paggana.
Pagsubok sa pagganap ng katumpakan

Sa ZHEYI, ang bawat produkto ay meticulously crafted, hindi lamang tumutuon sa katangi-tanging aesthetic disenyo, ngunit din palaging nakatuon sa mahusay na intrinsic na kalidad. Tinitiyak ng mahigpit na pagsubok sa pagganap na mapanatili ng produkto ang katatagan at tibay kahit sa ilalim ng malupit na mga kondisyon.:

● Pagsusuri sa densidad: Sinusukat ang density ng materyal upang matiyak ang pagkakapareho at katatagan ng mga istruktura.
● Pagsusuri ng temperatura ng paglambot ng Vicat: sinusuri ang antas ng paglambot ng mga materyales sa ilalim ng mga kondisyon ng mataas na temperatura upang matiyak ang kakayahan ng produkto na labanan ang pagpapapangit sa iba t ibang kapaligiran.
● Pagsusuri sa oven: ginagaya ang pangmatagalang paglaban sa init at bini-verify ang kakayahan ng produkto na makatiis sa mataas na temperatura sa mahabang panahon.
● Pagsusuri ng hydrostatic: Suriin ang lakas ng mga tubo sa ilalim ng mga kondisyon ng mataas na presyon upang matiyak ang kaligtasan at pagiging maaasahan ng produkto.
● Drop hammer impact test: Subukan ang impact resistance ng produkto sa panahon ng transportasyon, pag-install at pang-araw-araw na paggamit.

SCH8O/DIN UPVC/CPVC Looper Flange Kaalaman sa industriya

Paano pumili ng tama UPVC/CPVC Looper Flange ? Pressure rating at gabay sa pagbagay ng temperatura

Ang UPVC (unplasticized polyvinyl chloride) at CPVC (chlorinated polyvinyl chloride) Looper Flange ay may mahalagang papel sa mga pang-industriyang piping system, lalo na sa mga sitwasyon kung saan kailangang i-buffer ang thermal expansion, vibration o pipe displacement. Ang tamang pagpili ay nangangailangan ng komprehensibong pagsasaalang-alang ng mga katangian ng materyal, rating ng presyon, hanay ng temperatura at mga partikular na kinakailangan sa aplikasyon sa industriya. Ang sumusunod ay isang gabay sa pagpili para sa iba't ibang industriya:

1. Pagpili ng materyal: UPVC vs CPVC
UPVC: Angkop para sa normal na temperatura (0°C~60°C) at mababang presyon ng mga sitwasyon, acid at alkali kaagnasan pagtutol, mababang gastos, karaniwang ginagamit sa inuming tubig (Pag-inom ng Tubig) at pang-industriya na paggamot ng tubig (Industrial Water Treatment).
CPVC: Mas mataas na temperatura pagtutol (-20°C~110°C), mas malakas na presyon pagtutol, na angkop para sa mataas na temperatura media, tulad ng coolant transportasyon sa photovoltaic industriya o kinakaing unti-unti likido sa metalurhiya (Metallurhiya).

2. Pagbagay sa antas ng presyon
Class 150: Angkop para sa mga low-pressure system, tulad ng ligtas na inuming tubig at ultrapure water delivery para sa electronic semiconductors.
Class 200/Class 300: Angkop para sa medium at high-pressure na mga senaryo, tulad ng mga auxiliary pipeline ng nuclear power plant o high-pressure discharge system ng industrial wastewater.

3. Gabay sa pagbagay ng aplikasyon sa industriya
Medisina: Dapat sumunod sa mga pamantayan ng FDA, CPVC (mataas na temperatura isterilisasyon paglaban) ay ginustong, at ang antas ng presyon ay karaniwang Class 150.
Photovoltaic: CPVC ay mas angkop dahil ito ay nagsasangkot ng mataas na temperatura coolant sirkulasyon at nangangailangan ng temperatura at presyon pagtutol (Class 200 ).
Metalurhiya: Malakas na acid/alkali na kapaligiran, UPVC (normal na temperatura) o CPVC (mataas na temperatura), ang antas ng presyon ay kailangang mapili ayon sa pumping pressure (karaniwan ay Class 200~300).
Nuclear Power: Ang mga auxiliary pipe ay maaaring gumamit ng CPVC (radiation-resistant modified version), Class 300 upang matiyak ang safety redundancy.
Electronic Semiconductor: Ultrapure water system inirerekomenda UPVC (mababang precipitate), Class 150 ay sapat na.

4. Mga rekomendasyon sa pag-install at pagpapanatili
Iwasan ang sobrang temperatura at sobrang presyon: Ang UPVC ay madaling lumambot sa >60°C, at ang CPVC ay nangangailangan ng karagdagang suporta sa >110°C.
Pagbagay ng materyal sa sealing: Ang mga EPDM gasket ay angkop para sa inuming tubig, at ang mga PTFE gasket ay mas angkop para sa mga malakas na acid (tulad ng metalurgical wastewater).
Regular na inspeksyon: Ang mga highly corrosive na kapaligiran tulad ng industrial wastewater ay nangangailangan ng pinaikling maintenance cycle.
